Cấu Tạo Máy Photocopy Toshiba Chi Tiết Cho Kỹ Thuật Viên

Hiểu rõ cấu tạo máy photocopy Toshiba là nền tảng để kỹ thuật viên chẩn đoán chính xác và sửa chữa hiệu quả. Bài viết này phân tích từng cụm linh kiện theo góc nhìn thực tế từ xưởng sửa chữa, giúp bạn nắm vững nguyên lý hoạt động và xử lý sự cố nhanh chóng.

Tổng Quan Cấu Tạo Máy Photocopy Toshiba

Sơ Đồ Khối Tổng Thể

Máy photocopy Toshiba được chia thành 6 hệ thống chính: hệ thống quang học, cụm trống tạo ảnh, hệ thống cấp mực, cụm sấy định hình, hệ thống kéo giấy và bo mạch điều khiển. Mỗi hệ thống hoạt động đồng bộ thông qua các tín hiệu từ main board.

Thực tế khi triển khai sửa chữa, nhiều kỹ thuật viên hay mắc lỗi chẩn đoán sai do không nắm được mối liên hệ giữa các cụm. Ví dụ, lỗi bản in mờ có thể do trống, developer hoặc cả hệ thống sạc corona.

Phân Loại Theo Dòng Máy

Toshiba chia thành hai nhóm chính: dòng đen trắng (e-Studio 2508A, 3008A, 5008A) và dòng màu (e-Studio 2010AC, 2510AC). Cấu tạo cơ bản giống nhau, nhưng dòng màu có thêm 4 cụm trống và 4 hộp mực CMYK.

Hệ Thống Quang Học Và Quét Ảnh

Cụm Gương Phản Xạ Và Đèn Quét

Hệ thống quang học gồm đèn halogen hoặc LED array, cụm gương phản xạ và thấu kính hội tụ. Đèn chiếu sáng bản gốc, ánh sáng phản xạ qua hệ thống gương đến cảm biến.

Khi đèn quét yếu hoặc gương bám bụi, bản in sẽ bị tối hoặc có vệt dọc. Cách kiểm tra nhanh: mở nắp scanner, quan sát độ sáng đèn và vệ sinh gương bằng khăn mềm.

Cảm Biến CCD Và CIS

CCD (Charge-Coupled Device) là cảm biến dạng chip, chuyển đổi ánh sáng thành tín hiệu điện. CIS (Contact Image Sensor) là công nghệ mới hơn, gọn nhẹ và tiết kiệm điện.

Dòng e-Studio đời mới chủ yếu dùng CIS. Khi cảm biến hỏng, bản scan bị nhiễu hoặc mất chi tiết. Thay thế cảm biến cần căn chỉnh lại theo hướng dẫn service manual.

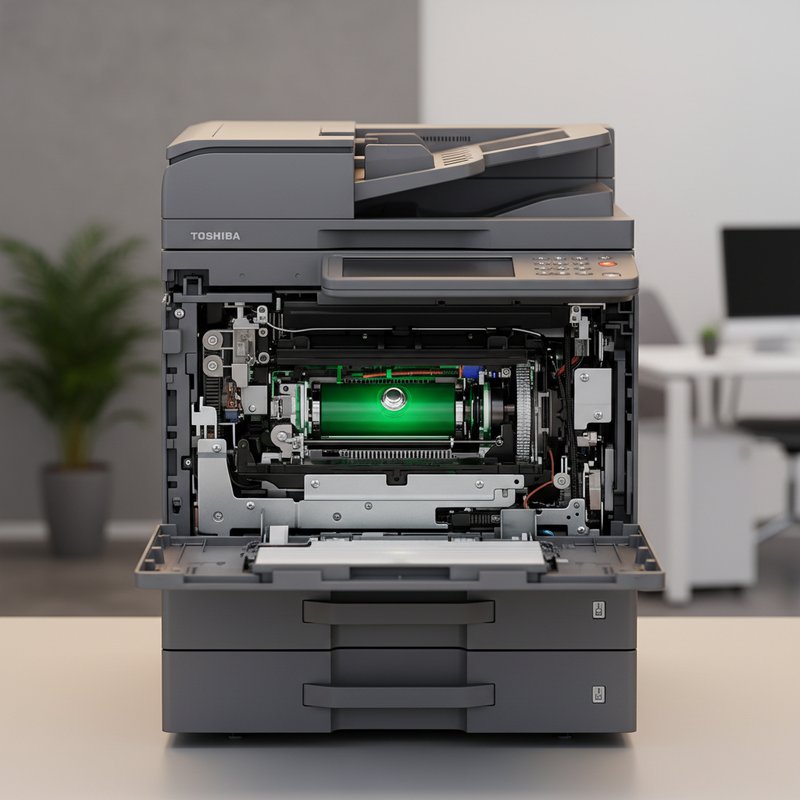

Cụm Trống Và Hệ Thống Tạo Ảnh

Trống Quang Dẫn OPC

OPC drum (Organic Photo Conductor) là linh kiện tạo ảnh chính. Bề mặt trống phủ lớp quang dẫn, khi chiếu laser sẽ thay đổi điện tích tại vùng được chiếu.

Tuổi thọ trống Toshiba khoảng 100.000 – 150.000 bản in tùy dòng máy. Dấu hiệu trống hết: bản in có vệt đen lặp lại theo chu kỳ, hoặc nền xám đều. Khi thay trống mới, reset counter trong service mode.

Blade Gạt Và Corona Sạc

Cleaning blade gạt mực thừa khỏi bề mặt trống sau mỗi vòng quay. Corona sạc (hoặc PCR – Primary Charge Roller) nạp điện tích đều lên trống trước khi phơi sáng.

Blade mòn gây vệt đen dọc theo chiều giấy. Corona bẩn làm nền bản in bị xám hoặc có đốm. Vệ sinh corona bằng cồn isopropyl, không dùng nước.

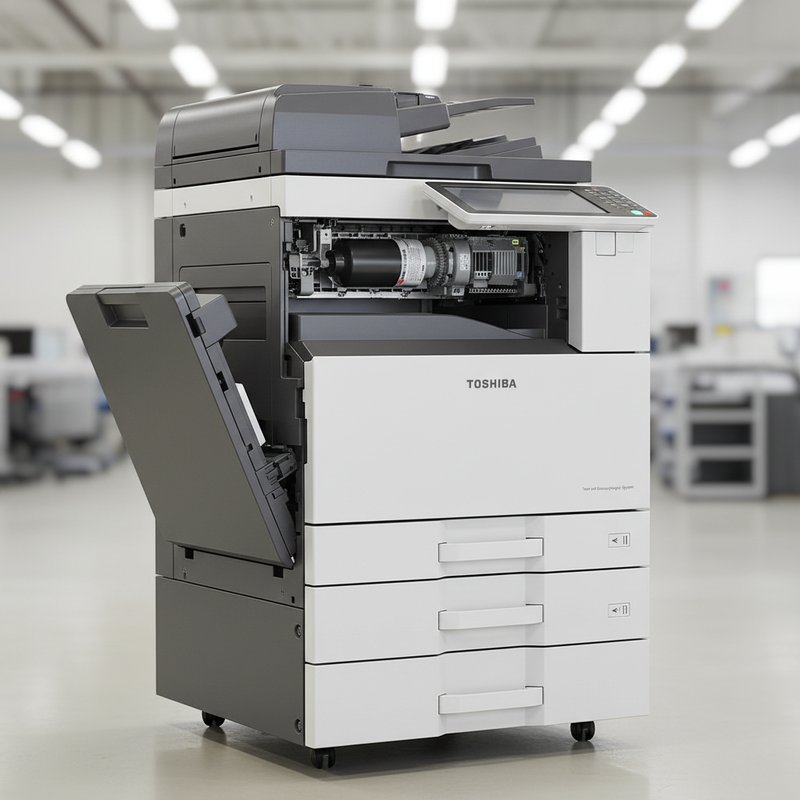

Hệ Thống Cấp Mực Và Developer

Cấu Tạo Hộp Mực Toshiba

Hộp mực Toshiba chứa toner (bột mực) dạng polymer hoặc polyester. Bên trong có cánh khuấy để trộn đều mực và cơ cấu cấp mực xuống developer.

Mã hộp mực phổ biến: T-2508 cho dòng 2508A, T-FC505 cho dòng màu. Sử dụng mực không chính hãng có thể gây hỏng developer và trống.

Cụm Developer Và Trục Từ

Developer unit chứa hỗn hợp toner và carrier (hạt từ tính). Trục từ (mag roller) hút hỗn hợp này và chuyển toner lên trống tại vùng có điện tích.

Developer cần thay sau khoảng 200.000 – 300.000 bản. Dấu hiệu developer hết: mật độ in giảm dù đã thêm mực, hoặc nền bị hạt.

Hệ Thống Sấy Và Định Hình

Cấu Tạo Lô Sấy Trên Và Dưới

Fuser unit gồm lô sấy trên (có đèn halogen bên trong) và lô ép dưới (phủ cao su chịu nhiệt). Nhiệt độ sấy khoảng 180-200°C tùy loại giấy.

Lô sấy trên bị trầy gây vệt đen theo chiều ngang. Lô dưới mòn làm giấy nhăn hoặc mực không bám đều. Thay fuser cần chạy calibration để ổn định nhiệt.

Cảm Biến Nhiệt Và Mạch Điều Khiển

Thermistor đo nhiệt độ lô sấy, gửi tín hiệu về mạch điều khiển để điều chỉnh công suất đèn. Thermostat là cầu chì nhiệt, ngắt điện khi quá nhiệt.

Lỗi thermistor gây báo lỗi nhiệt độ (error code C440, C441 trên Toshiba). Đo điện trở thermistor ở nhiệt độ phòng khoảng 200-300 kΩ.

Hệ Thống Kéo Giấy Và Khay Nạp

Cơ Cấu Tách Giấy Và Con Lăn Kéo

Pickup roller kéo giấy từ khay, separation pad tách từng tờ một. Con lăn mòn hoặc pad trơn gây kéo nhiều tờ hoặc không kéo được giấy.

Thay pickup roller khi bề mặt cao su bóng láng. Pad tách giấy cần thay khi mòn quá 1mm so với ban đầu.

Đường Đi Giấy Và Các Cảm Biến

Giấy đi qua con lăn dẫn hướng, cụm chuyển ảnh, fuser rồi ra khay xuất. Mỗi vị trí có cảm biến quang phát hiện giấy.

Kẹt giấy thường do: con lăn bẩn, cảm biến bám bụi, hoặc giấy ẩm. Kiểm tra từng cảm biến bằng đèn LED test trong service mode.

Các Dòng Máy Toshiba Phổ Biến Và Đặc Điểm Cấu Tạo

Dòng e-Studio 2508A, 3008A, 5008A

Đây là dòng đen trắng tốc độ cao: 2508A (25 trang/phút), 3008A (30 trang/phút), 5008A (50 trang/phút). Cấu tạo tương tự nhau, khác ở motor và tốc độ xử lý.

Đặc điểm: sử dụng developer tích hợp trong drum unit, giảm chi phí thay thế. Fuser dạng belt tiết kiệm điện hơn fuser lô truyền thống.

Dòng e-Studio 2010AC, 2510AC Color

Dòng màu có 4 cụm trống riêng biệt cho Cyan, Magenta, Yellow, Black. Hệ thống belt chuyển ảnh trung gian (ITB) gom 4 màu trước khi chuyển lên giấy.

Belt ITB cần thay sau khoảng 150.000 bản. Căn chỉnh màu (color registration) thực hiện tự động hoặc thủ công trong service mode.

FAQ – Câu Hỏi Thường Gặp

Trống máy Toshiba bao lâu thì cần thay?

Tuổi thọ trống khoảng 100.000 – 150.000 bản in. Tuy nhiên, nếu bản in xuất hiện vệt đen lặp lại hoặc nền xám, cần kiểm tra và thay sớm hơn.

Làm sao phân biệt lỗi do trống hay developer?

Lỗi trống thường có vệt lặp lại theo chu kỳ đường kính trống. Lỗi developer gây mật độ in không đều hoặc nền bị hạt li ti trên toàn bản in.

Fuser báo lỗi nhiệt độ xử lý thế nào?

Kiểm tra thermistor bằng đồng hồ vạn năng, đo điện trở ở nhiệt độ phòng phải trong khoảng 200-300 kΩ. Nếu đứt hoặc lệch giá trị nhiều, thay thermistor mới.

Máy kéo nhiều tờ giấy một lúc do đâu?

Nguyên nhân chính là pickup roller mòn hoặc separation pad trơn. Vệ sinh con lăn bằng cồn, thay pad nếu mòn quá 1mm. Kiểm tra thêm độ ẩm giấy và cách xếp giấy trong khay.
