Mã Bơm Mực Máy Photocopy Sharp Và Cách Xử Lý Từ A Đến Z

Khi máy photocopy Sharp báo lỗi liên quan đến hệ thống bơm mực, việc hiểu rõ mã bơm mực máy photocopy Sharp giúp kỹ thuật viên chẩn đoán nhanh và xử lý chính xác. Thực tế khi triển khai sửa chữa, nhiều kỹ thuật viên hay mắc lỗi nhầm lẫn giữa các nhóm mã F, H với mã số, dẫn đến thay nhầm linh kiện hoặc reset sai quy trình.

Mã Bơm Mực Máy Photocopy Sharp Là Gì

Mã lỗi bơm mực là các ký hiệu do hệ thống tự chẩn đoán đưa ra khi phát hiện sự cố trong quá trình cấp mực từ hộp mực vào developer. Sharp sử dụng hệ thống mã riêng biệt, khác hoàn toàn với Ricoh hay Canon.

Nguyên Lý Hoạt Động Hệ Thống Bơm Mực Sharp

Hệ thống bơm mực Sharp hoạt động theo cơ chế auger screw kết hợp motor DC. Khi developer cần bổ sung mực, sensor báo tín hiệu về mainboard, motor bơm quay đẩy mực từ hộp chứa qua ống dẫn vào khay developer.

Chu trình bơm mực diễn ra theo ngưỡng: khi mật độ mực trong developer giảm xuống dưới 3.5% – 4%, sensor TD (Toner Density) kích hoạt motor bơm. Motor quay trong khoảng 3-5 giây mỗi chu kỳ, lặp lại cho đến khi đạt mật độ yêu cầu.

Phân Biệt Mã Lỗi F, H Và Mã Số

Mã F (Fault): Lỗi nghiêm trọng yêu cầu can thiệp kỹ thuật. Máy dừng hoạt động hoàn toàn.

Mã H (Hardware): Lỗi phần cứng cụ thể, thường liên quan sensor hoặc cơ cấu cơ khí.

Mã L (Lock): Máy khóa chức năng do lỗi lặp lại nhiều lần hoặc vượt ngưỡng counter.

Mỗi mã đi kèm số phụ để xác định vị trí lỗi cụ thể. Ví dụ: H2-00 chỉ lỗi sensor mực chính, H5-01 là sensor phụ vị trí số 1.

Bảng Mã Lỗi Bơm Mực Sharp Thường Gặp

Nhóm Mã F1 Liên Quan Đến Motor Bơm

Nhóm Mã H2 H5 Liên Quan Đến Sensor

Mã Lỗi Theo Dòng Máy MX AR BP

Dòng MX (MX-2310U, MX-3111U, MX-4111N):
– L4-10: Counter bơm mực vượt ngưỡng
– L4-11: Yêu cầu reset chu kỳ bảo dưỡng

Dòng AR (AR-5620, AR-5623):
– F1-10 xuất hiện phổ biến do motor bơm đời cũ
– H2-00 thường do sensor analog nhạy cảm với bụi

Dòng BP (BP-20M22, BP-30M28):
– Sử dụng hệ thống sensor digital, ít lỗi H2
– L4-10 vẫn xuất hiện khi vượt 100 đến 150 chu kỳ bơm

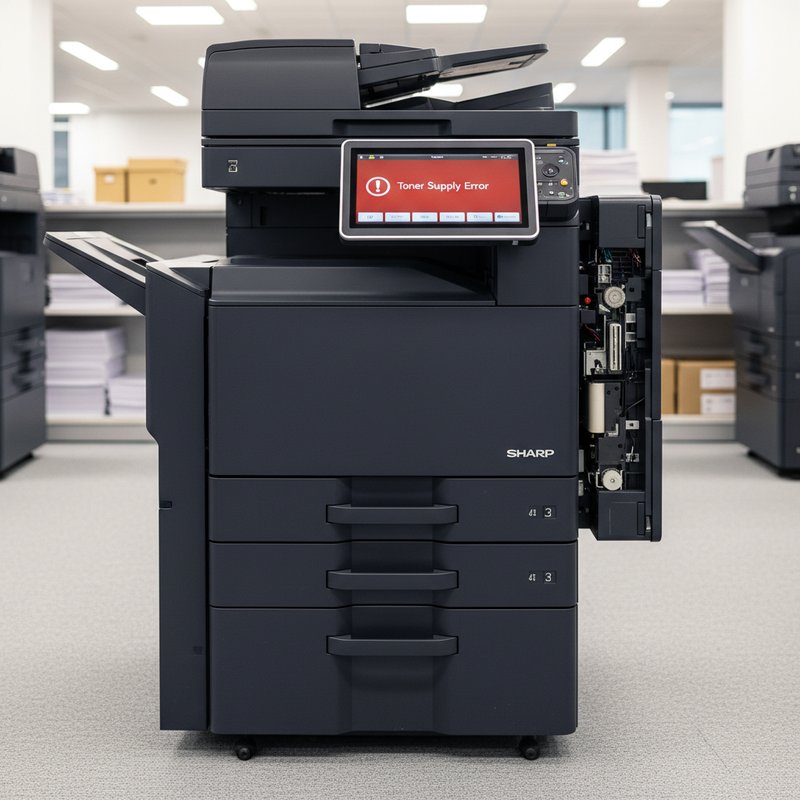

Nguyên Nhân Gây Lỗi Bơm Mực Sharp

Lỗi Cơ Khí Và Mài Mòn Linh Kiện

Trục auger mòn: Sau 150.000 đến 300.000 bản in, trục vít tải mực bị mòn, giảm hiệu suất bơm. Biểu hiện: mực ra ít dù motor vẫn quay bình thường.

Ống dẫn mực tắc: Mực vón cục do độ ẩm cao hoặc mực kém chất lượng. Gây quá tải motor, báo F1-15.

Gear hộp số mòn răng: Tiếng kêu rít khi bơm, motor chạy nhưng auger không quay hoặc quay chậm.

Lỗi Điện Tử Và Board Mạch

Driver motor hỏng: IC điều khiển motor trên board cháy do quá tải kéo dài. Cần thay board hoặc sửa chip.

Đứt dây tín hiệu sensor: Dây đi qua vùng cơ khí bị mài mòn, đứt ngầm. Đo thông mạch để phát hiện.

Mainboard lỗi: Hiếm gặp nhưng nghiêm trọng. Thường kèm theo nhiều mã lỗi khác nhau cùng lúc.

Quy Trình Chẩn Đoán Lỗi Bơm Mực

Kiểm Tra Trực Quan Và Nghe Tiếng Động

Bước 1: Mở nắp máy, quan sát hộp mực và cụm developer. Kiểm tra mực có bị vón cục không.

Bước 2: Bật máy, lắng nghe tiếng motor bơm. Motor tốt phát tiếng “rè rè” đều. Tiếng “khọt khọt” báo hiệu kẹt cơ khí.

Bước 3: Kiểm tra ống dẫn mực có bị gập, tắc hoặc rò rỉ không.

Đo Điện Áp Và Tín Hiệu Sensor

Đo motor: Tháo giắc motor, đo điện áp DC khi máy kích hoạt bơm. Giá trị chuẩn: 24V DC (±2V).

Đo sensor TD: Sensor analog cho điện áp 0.5V-4.5V tùy mật độ mực. Sensor digital cho tín hiệu High/Low.

Kiểm tra mainboard: Đo tín hiệu điều khiển từ mainboard đến driver motor. Không có tín hiệu = lỗi mainboard hoặc firmware.

Hướng Dẫn Reset Mã Lỗi Bơm Mực Sharp

Reset Qua Simulation Mode

Vào Simulation Mode:
1. Tắt máy hoàn toàn
2. Giữ đồng thời phím C + CA (Clear All)
3. Bật nguồn trong khi vẫn giữ 2 phím
4. Màn hình hiện “Sim” hoặc số “00” = đã vào Simulation

Reset mã lỗi:
1. Trong Simulation, nhấn 14 để vào menu Error History
2. Nhấn Start để xem danh sách lỗi
3. Nhấn C để xóa từng lỗi hoặc CA để xóa tất cả
4. Thoát bằng cách tắt nguồn

Reset Bằng Service Code

Dòng MX:
– Vào Simulation Mode
– Nhập 25-01 → nhấn Start → nhập 1 → Start
– Máy tự reset counter bơm mực

Dòng AR:
– Simulation Mode → 24 → Start
– Chọn mục “Toner Counter Reset” → Confirm

Lưu ý: Reset chỉ xóa mã lỗi, không sửa được nguyên nhân gốc. Phải khắc phục lỗi phần cứng trước khi reset.

Cách Thay Thế Và Sửa Chữa Bơm Mực

Tháo Lắp Cụm Bơm Mực Đúng Cách

Bước 1: Tắt nguồn, rút điện. Đợi 5 phút để xả điện tụ.

Bước 2: Tháo hộp mực, khay developer. Chú ý không làm đổ mực.

Bước 3: Tháo vít cố định cụm bơm (thường 2-4 vít Phillips). Rút giắc điện motor.

Bước 4: Lắp cụm mới theo thứ tự ngược lại. Xiết vít vừa tay, không quá chặt.

Vệ Sinh Và Bảo Dưỡng Định Kỳ

Chu kỳ khuyến nghị: Mỗi 10.000 đến 20.000 bản in hoặc 3 tháng.

Vệ sinh sensor: Dùng khăn microfiber thấm cồn IPA, lau nhẹ mắt sensor. Không dùng vật cứng.

Kiểm tra ống dẫn: Tháo ống, thổi khí nén để thông tắc. Thay ống nếu biến dạng.

Bôi trơn trục auger: Dùng mỡ chịu nhiệt, bôi mỏng vào đầu trục. Tránh để mỡ dính vào mực.

Câu Hỏi Thường Gặp Về Mã Bơm Mực Sharp

Máy báo H2-00 nhưng mực vẫn còn, xử lý thế nào?

Sensor TD bẩn hoặc lệch vị trí. Vệ sinh sensor bằng cồn IPA, kiểm tra dây tín hiệu. Nếu vẫn lỗi, thay sensor mới.

Sau khi reset F1-10, máy chạy được vài ngày lại báo lại?

Motor bơm đang hỏng dần. Đo dòng điện motor, nếu vượt 0.5A – 0.6A cần thay motor. Kiểm tra thêm ống dẫn có bị tắc gây quá tải không.

Có thể dùng mực đổ thay mực chính hãng không?

Được, nhưng phải chọn mực tương thích. Mực kém chất lượng gây vón cục, tắc ống, báo lỗi H5-02 giả. Nhiều kỹ thuật viên khuyên dùng mực OEM hoặc mực chất lượng cao.

Làm sao phân biệt lỗi motor và lỗi board điều khiển?

Đo điện áp tại giắc motor khi máy kích hoạt bơm. Có 24V mà motor không quay = hỏng motor. Không có điện áp = lỗi board hoặc dây dẫn.
