Hướng Dẫn Lắp Chống Sét Lan Truyền An Toàn Và Đúng Kỹ Thuật

Xung điện áp cao là “kẻ giết người thầm lặng” đối với các thiết bị điện tử nhạy cảm trong nhà. Nhiều chủ nhà lầm tưởng chỉ cần kim thu sét trên mái là đủ, nhưng thực tế xung điện từ có thể thâm nhập qua đường dây điện lực và phá hủy bo mạch chỉ trong micro giây. Việc lắp chống sét lan truyền (SPD) giúp triệt tiêu dòng dư ngay lập tức, đảm bảo điện áp dư không vượt quá ngưỡng chịu đựng theo tiêu chuẩn IEC 61643-11.

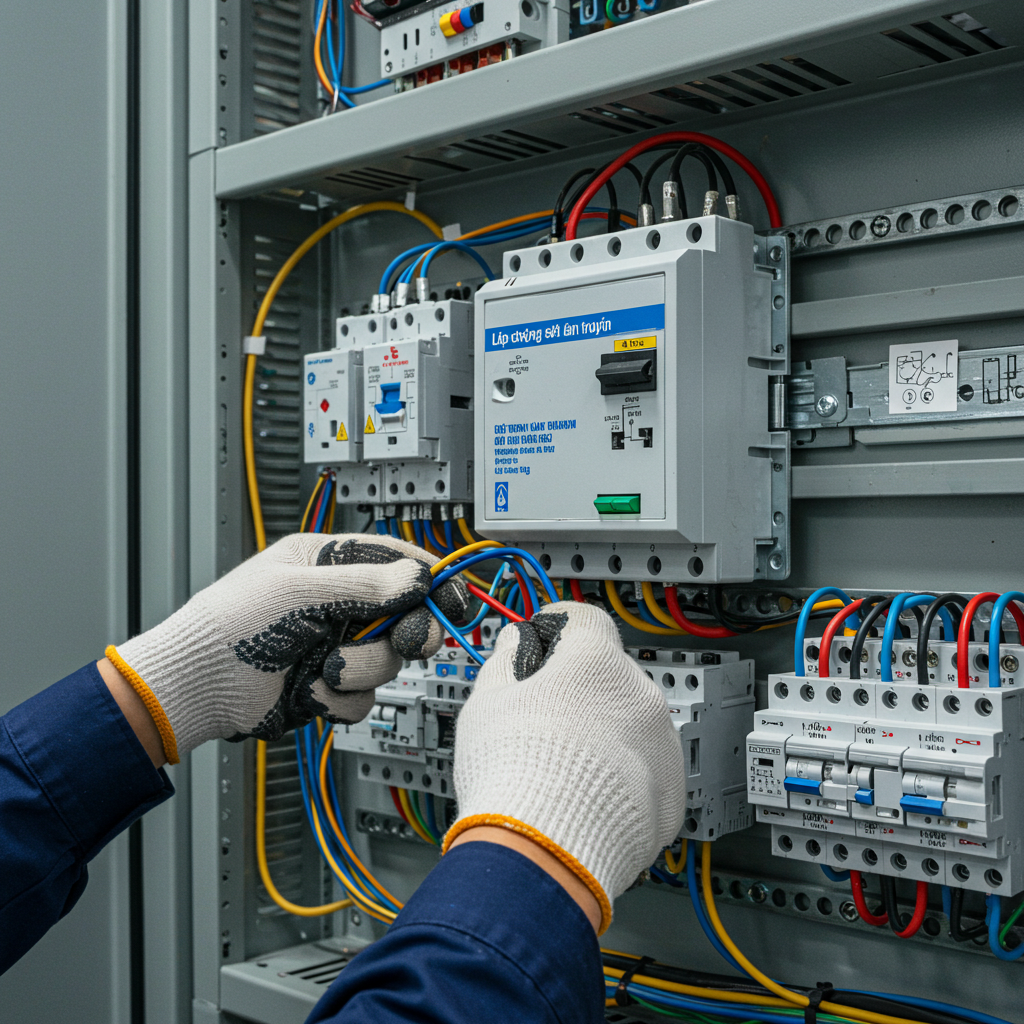

Quy Trình Lắp Chống Sét Lan Truyền Theo Sơ Đồ Tiêu Chuẩn

Trong hơn 10 năm thi công, tôi nhận thấy lỗi phổ biến nhất là khoảng cách đấu nối từ SPD đến dây tiếp địa quá dài. Theo tiêu chuẩn an toàn điện lực, bạn phải sử dụng dây dẫn ngắn dưới 0.5m với tiết diện tối thiểu 6mm2 để dòng sét thoát xuống đất nhanh nhất. Tại các khu công nghiệp, chúng tôi thường ưu tiên dây 16mm2 để đảm bảo khả năng chịu tải dòng sét cực lớn mà không gây nóng chảy lớp vỏ bọc.

Khi thi công, bạn cần giữ dây dẫn thẳng nhất có thể và tuyệt đối tránh tạo các vòng lặp từ tính. Việc uốn cong dây quá gắt sẽ tạo ra trở kháng lớn, làm giảm hiệu quả cắt xung đáng kể. Thực tế tại một căn hộ tại Hà Nội, nhờ bộ SPD lắp đúng vị trí ngay sau MCB tổng mà toàn bộ dàn máy tính cao cấp đã thoát nạn khi sét đánh trúng trạm biến áp gần đó.

Dòng sét lan truyền có biên độ điện áp cực lớn, đủ sức làm cháy nổ mọi bo mạch smarthome nếu không có tầng bảo vệ phân cấp. Trước khi đấu nối, hãy kiểm tra kỹ thông số Imax và Up trên thiết bị để đảm bảo tương thích với lưới điện khu vực. Một hệ thống đạt chuẩn cần có sự phối hợp nhịp nhàng giữa các tầng cắt sét để giảm dần điện áp dư xuống mức an toàn cho thiết bị cuối.

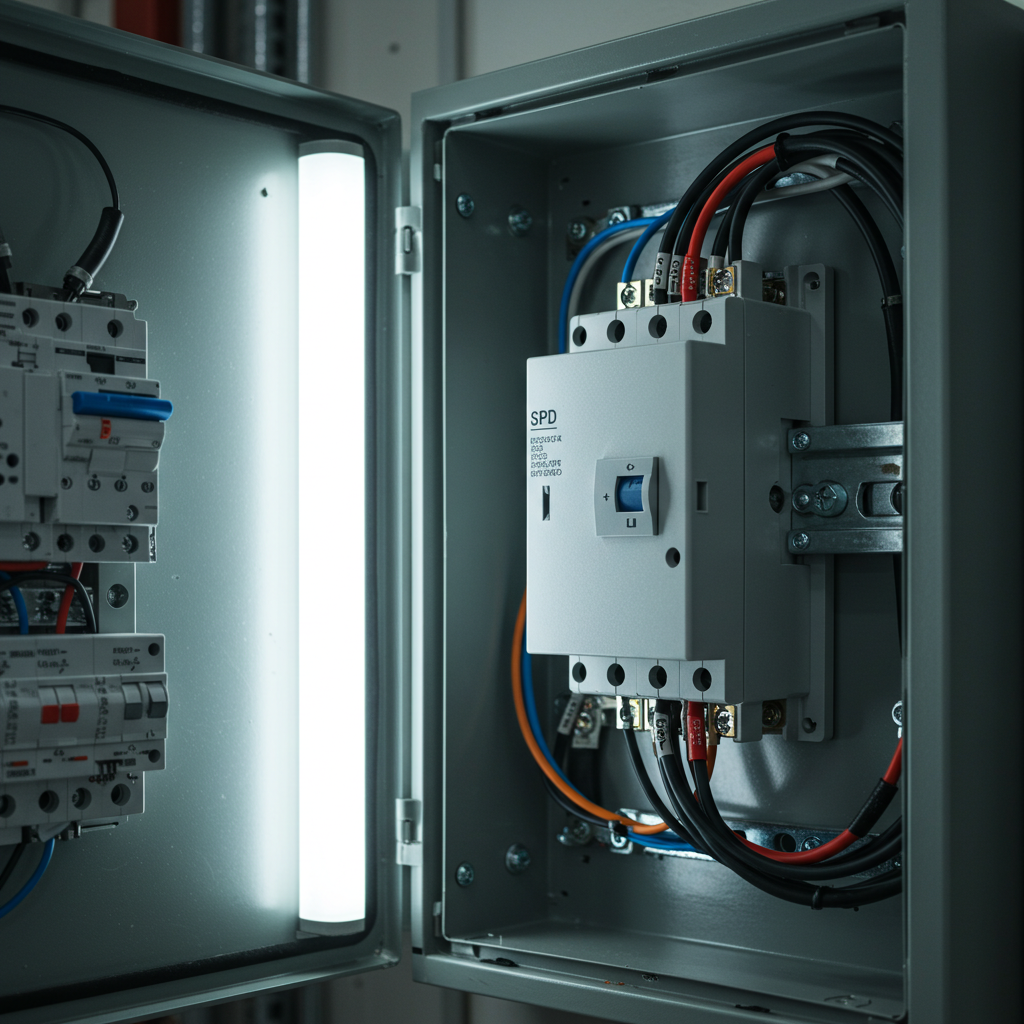

Lắp Đặt Hệ Thống Chống Sét Lan Truyền Bảo Vệ Đồ Điện

Các hệ thống điện hiện đại với nhiều linh kiện điện tử thông minh rất dễ bị lỗi phần mềm hoặc cháy nguồn khi có biến động điện áp. Thực hiện lắp đặt hệ thống chống sét lan truyền không chỉ là bảo vệ tức thời mà còn giúp ổn định điện áp, kéo dài tuổi thọ cho các linh kiện nhạy cảm dựa trên nguyên lý xả dòng qua đất. Hiện nay, hầu hết các gói thi công smarthome đều bắt buộc lắp SPD loại 2 để duy trì kết nối ổn định 24/7.

Đừng nhìn vào chi phí vài triệu đồng cho một bộ SPD mà e ngại, bởi rủi ro thiệt hại tài sản khi không có bảo vệ là rất lớn. Một khách hàng của tôi từng tiết kiệm được hàng chục triệu đồng tiền sửa chữa hệ thống camera quan sát sau một đêm mưa bão nhờ lắp đặt đúng cách. Với tủ điện chính, tôi khuyên bạn nên lựa chọn thiết bị có dòng xả Imax tối thiểu 40kA để đảm bảo an toàn tối đa.

Vì điện áp dư sau khi cắt xung vẫn có khả năng gây hại cho những thiết bị tinh vi, sự phối hợp giữa SPD loại 1 và loại 2 là tiêu chuẩn bắt buộc trong kỹ thuật. Bạn cần thực hiện lắp đặt đúng thứ tự từ ngoài vào trong, đảm bảo khoảng cách giữa hai cấp SPD đủ lớn hoặc sử dụng cuộn cảm phối hợp nếu lắp gần nhau.

Cách Lắp Đặt Chống Sét Lan Truyền Cho Tủ Điện Gia Đình

Việc đấu nối sai cực tính là lỗi sơ đẳng khiến thiết bị mất hoàn toàn chức năng bảo vệ. Bạn cần tuân thủ cách lắp đặt chống sét lan truyền theo đúng sơ đồ nối song song để không làm gián đoạn nguồn cấp khi SPD gặp sự cố. Trong môi trường dân dụng, thợ điện lành nghề thường chọn sơ đồ song song vì tính linh hoạt và dễ thay thế. Hãy luôn ghi nhớ quy tắc an toàn cốt lõi: tắt nguồn điện tổng trước khi thực hiện bất kỳ thao tác đấu nối nào vào thanh ray tủ điện.

Cách Lắp Đặt Thiết Bị Chống Sét Đúng Vị Trí Cấp Bảo Vệ

Lắp thiết bị quá xa tải tiêu thụ sẽ làm suy giảm hiệu quả bảo vệ do hiện tượng phản xạ sóng trên đường dây. Kinh nghiệm thực tế cho thấy cách lắp đặt thiết bị chống sét hiệu quả nhất là đặt SPD cách thiết bị cần bảo vệ dưới 10m. Đối với các thiết bị quan trọng như máy chủ hoặc hệ thống điều khiển trung tâm, bạn nên lắp thêm một tầng bảo vệ ngay tại ổ cắm. Đừng quên lắp thêm MCB bảo vệ riêng cho khối SPD để thuận tiện cho việc cách ly khi bảo trì hoặc thay thế đầu module bị hỏng.

FAQ

Tại sao cần lắp chống sét lan truyền dù đã có kim thu sét?
Kim thu sét chỉ bảo vệ chống sét đánh trực tiếp vào cấu trúc công trình. Xung điện từ vẫn có thể lan truyền qua đường dây điện hoặc cáp viễn thông gây cháy thiết bị bên trong, do đó SPD là lớp lá chắn không thể thiếu.

Cách lắp thiết bị chống sét lan truyền cho camera như thế nào?
Bạn cần thực hiện bảo vệ “kép”: lắp thiết bị chống sét tại hai đầu dây cáp tín hiệu và dây nguồn ngay sát vị trí camera, đồng thời lắp một bộ tại đầu ghi hình để đảm bảo xung không truyền ngược vào hệ thống.

Dây tiếp địa cho bộ chống sét cần lưu ý gì?
Dây tiếp địa phải có tiết diện đủ lớn (tối thiểu 6mm2 cho gia đình) và chiều dài càng ngắn càng tốt. Quan trọng nhất, trị số điện trở nối đất phải đạt dưới 10 Ohm thì dòng sét mới có thể thoát nhanh và an toàn.

Duy Trì Hiệu Quả Bảo Vệ Bền Vững Cho Thiết Bị

Thiết bị SPD không dùng được mãi mãi, chúng có tuổi thọ dựa trên số lần cắt xung sét và sẽ suy giảm chức năng theo thời gian. Bạn cần kiểm tra cửa sổ hiển thị trạng thái trên mặt thiết bị định kỳ; nếu thấy chuyển sang màu đỏ, đó là dấu hiệu module đã “hy sinh” để bảo vệ hệ thống và cần thay thế ngay. Đừng chủ quan khi thấy trong nhà vẫn có điện, vì lúc này khả năng bảo vệ trước các cú sét tiếp theo đã bằng không.

Sự cố cháy nổ SPD thường xảy ra khi dòng sét vượt ngưỡng chịu đựng hoặc chọn sai thông số điện áp định mức Uc. Tôi luôn tư vấn khách hàng chọn thiết bị có Uc lớn hơn 1.1 lần điện áp mạng điện thực tế để tránh hỏng hóc do biến động lưới điện vào giờ cao điểm. Hãy ưu tiên các dòng SPD có tích hợp bộ phận ngắt nhiệt bên trong. Đây là chốt chặn an toàn cuối cùng giúp tách thiết bị ra khỏi lưới điện nếu xảy ra hiện tượng quá nhiệt, ngăn ngừa nguy cơ hỏa hoạn cho tủ điện gia đình.

Hai lưu ý quan trọng nhất để hệ thống luôn sẵn sàng: Một là đo kiểm định kỳ điện trở tiếp địa mỗi năm một lần trước mùa mưa bão. Hai là luôn siết chặt các đầu cốt dây dẫn, vì các điểm tiếp xúc lỏng lẻo sẽ tạo ra hồ quang điện khi có xung sét đi qua, gây hư hỏng thiết bị SPD ngay lập tức.
