Lỗi SC 544 Máy Ricoh Nguyên Nhân Và Cách Khắc Phục

Lỗi SC 544 trên máy photocopy Ricoh là mã lỗi nghiêm trọng liên quan đến bộ phận sấy (fuser unit). Khi xuất hiện mã lỗi này, máy sẽ tự động dừng hoạt động để bảo vệ các linh kiện bên trong khỏi hư hỏng do nhiệt độ quá cao. Việc xử lý kịp thời lỗi SC 544 máy Ricoh giúp tránh cháy nổ và hư hỏng lan rộng.

Mã SC 544 thuộc nhóm lỗi fuser temperature, cho biết nhiệt độ cụm sấy vượt quá ngưỡng an toàn. Nguyên nhân có thể từ cảm biến nhiệt, đèn sấy hoặc board điều khiển. Bài viết này hướng dẫn chi tiết cách chẩn đoán và khắc phục lỗi SC 544 hiệu quả.

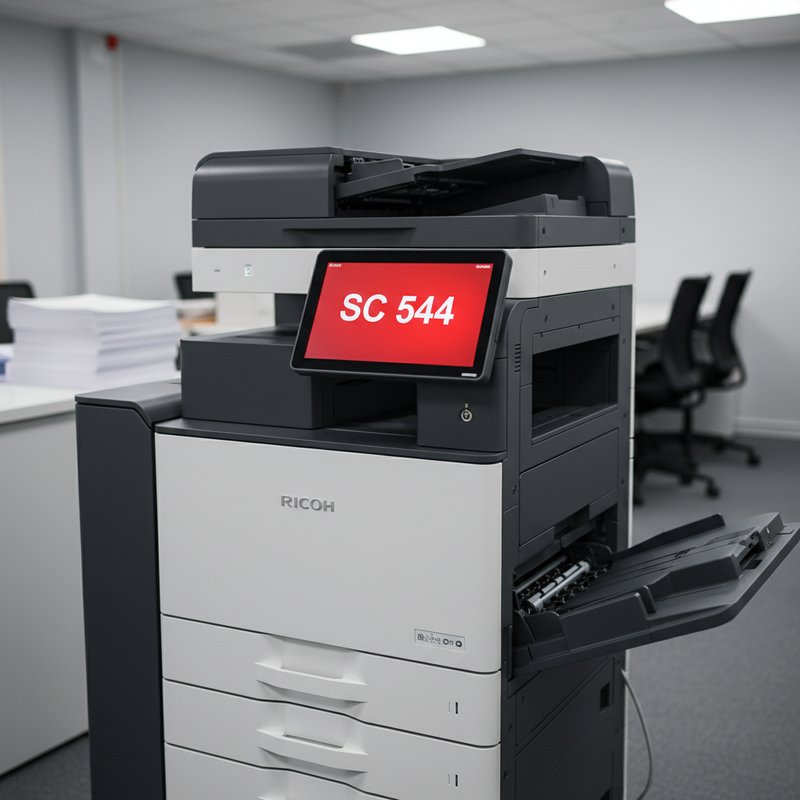

Nguyên Nhân Gây Ra Lỗi SC 544 Máy Ricoh

Lỗi SC 544 xuất phát từ nhiều nguyên nhân liên quan đến hệ thống sấy và kiểm soát nhiệt độ. Xác định đúng nguyên nhân giúp việc sửa chữa nhanh chóng và tiết kiệm chi phí.

Cảm Biến Nhiệt Thermistor Bị Hỏng

Thermistor là cảm biến đo nhiệt độ cụm fuser và gửi tín hiệu về board điều khiển. Khi thermistor bị hỏng hoặc đo sai, máy không kiểm soát được nhiệt độ và báo SC 544. Thermistor có thể bị đứt dây, chập mạch hoặc già hóa sau thời gian sử dụng dài.

Đèn Sấy Halogen Quá Công Suất

Đèn sấy halogen cung cấp nhiệt cho trục fuser. Khi đèn bị chập hoặc công suất vượt định mức, nhiệt độ tăng đột biến gây ra mã lỗi SC 544. Đèn sấy mới thay không đúng công suất cũng gây ra tình trạng tương tự.

Board Điều Khiển Fuser Gặp Sự Cố

Board điều khiển fuser nhận tín hiệu từ thermistor và điều chỉnh công suất đèn sấy. Khi các relay hoặc IC trên board bị hỏng, việc điều khiển nhiệt độ bị mất kiểm soát. Board bị ẩm hoặc có côn trùng chui vào cũng gây chập mạch.

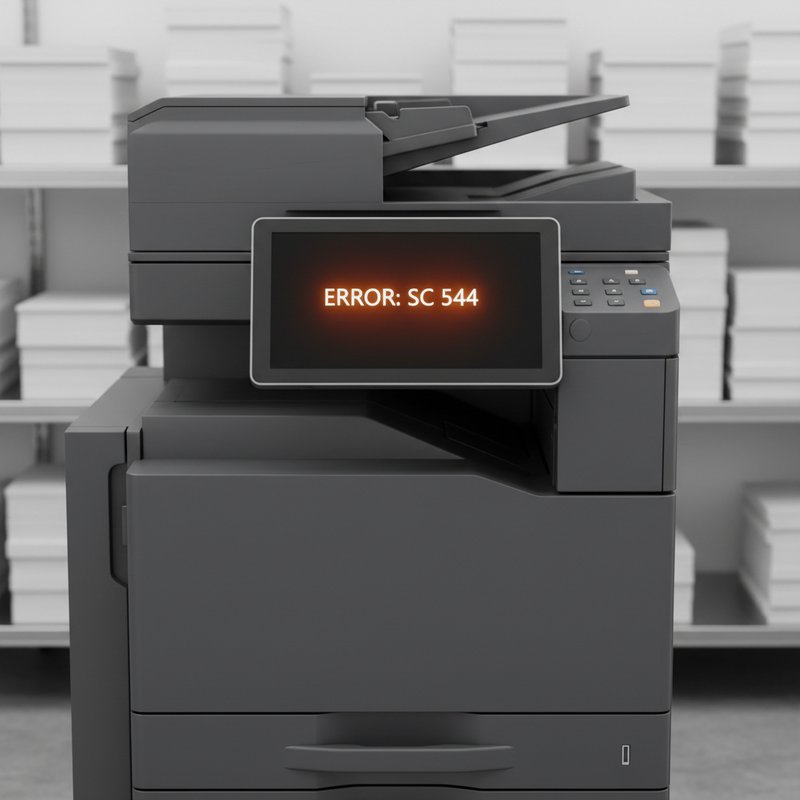

Mã Lỗi SC 544 Và Ý Nghĩa Chi Tiết

Mã SC 544 nằm trong nhóm lỗi 5xx của máy Ricoh, liên quan đến hệ thống fuser và nhiệt độ. Hiểu rõ cấu trúc mã lỗi giúp kỹ thuật viên xử lý chính xác.

Phân Loại Nhóm Mã Lỗi 5xx

Nhóm SC 5xx bao gồm các lỗi về fuser unit. SC 541 báo lỗi nhiệt độ fuser thấp, SC 542 báo lỗi fuser không tăng nhiệt, SC 544 báo lỗi nhiệt độ fuser quá cao. SC 545 liên quan đến lỗi fuser thermistor. Mỗi mã lỗi chỉ ra vấn đề cụ thể của cụm sấy.

Các Biến Thể Của SC 544

Một số model Ricoh hiển thị thêm mã phụ như SC 544-00 hoặc SC 544-01 để phân biệt chi tiết. SC 544-00 thường chỉ lỗi nhiệt độ vượt ngưỡng tại thermistor chính. SC 544-01 có thể chỉ lỗi thermistor phụ hoặc vùng sấy khác. Ghi lại mã đầy đủ để tra cứu tài liệu service.

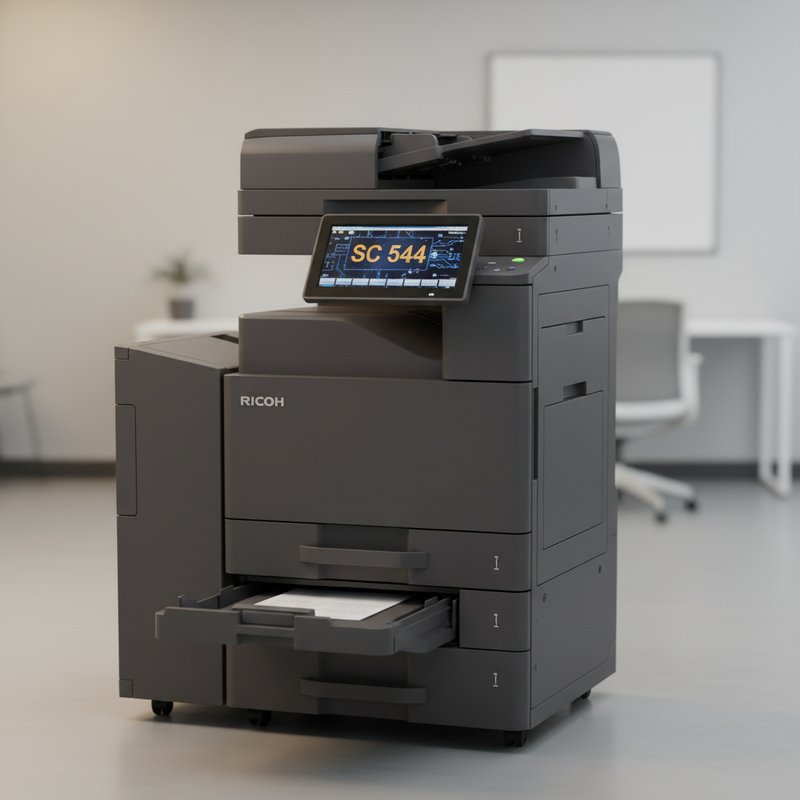

Cách Xử Lý Và Khắc Phục Lỗi SC 544

Việc sửa lỗi SC 544 cần thao tác cẩn thận vì liên quan đến bộ phận có nhiệt độ cao. Thực hiện theo trình tự để đảm bảo an toàn.

Bước 1 Tắt Máy Và Chờ Nguội Hoàn Toàn

Tắt nguồn máy ngay khi xuất hiện lỗi SC 544. Cụm fuser có thể nóng đến 200 độ C, chờ ít nhất 30 phút để nhiệt độ giảm xuống mức an toàn. Không tháo máy khi còn nóng vì nguy cơ bỏng cao.

Bước 2 Kiểm Tra Thermistor

Tháo cụm fuser và kiểm tra thermistor bằng đồng hồ vạn năng. Đo điện trở của thermistor ở nhiệt độ phòng, giá trị bình thường khoảng 10-50 kOhm tùy model. Nếu điện trở quá cao hoặc hở mạch, thermistor cần thay mới.

Bước 3 Kiểm Tra Đèn Sấy

Đo điện trở đèn sấy, giá trị bình thường khoảng 10-30 Ohm tùy công suất. Kiểm tra xem đèn có vết nứt hoặc đen ám không. So sánh công suất ghi trên đèn với thông số kỹ thuật của máy.

Bước 4 Kiểm Tra Board Và Kết Nối

Kiểm tra các connector từ cụm fuser về main board có cắm chặt không. Quan sát board điều khiển xem có linh kiện cháy, tụ phồng hoặc vết oxy hóa. Vệ sinh board bằng dung dịch chuyên dụng nếu có bụi bẩn.

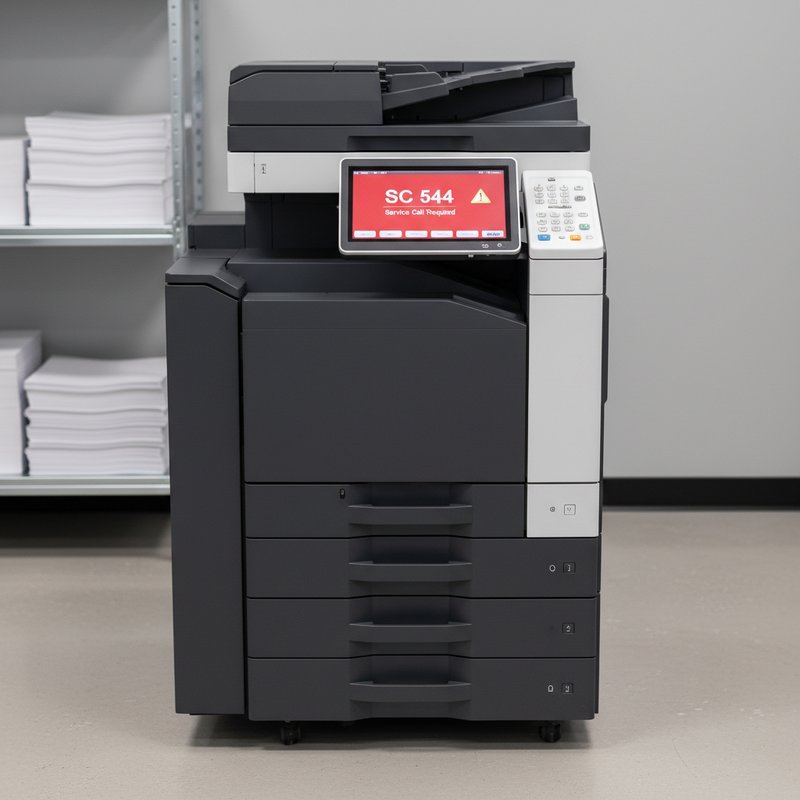

Câu Hỏi Thường Gặp Về Lỗi SC 544

Lỗi SC 544 Có Nguy Hiểm Không?

Lỗi SC 544 thuộc nhóm lỗi cảnh báo nhiệt độ cao, nếu không xử lý kịp thời có thể gây cháy hoặc hư hỏng các linh kiện xung quanh. Khi xuất hiện lỗi này, nên tắt máy ngay và không cố gắng reset để tiếp tục sử dụng.

Chi Phí Sửa Lỗi SC 544 Bao Nhiêu?

Chi phí phụ thuộc vào linh kiện cần thay. Thay thermistor tốn từ 200.000 đến 500.000 đồng. Thay đèn sấy tốn từ 300.000 đến 800.000 đồng. Thay cả cụm fuser có giá từ 2.000.000 đến 5.000.000 đồng tùy model.

Có Thể Reset Lỗi SC 544 Không?

Việc reset lỗi SC 544 chỉ nên thực hiện sau khi đã sửa chữa xong. Reset mà không khắc phục nguyên nhân sẽ khiến lỗi xuất hiện lại ngay hoặc gây hư hỏng nghiêm trọng hơn.

Cách Phòng Tránh Lỗi SC 544 Máy Ricoh

Phòng ngừa giúp kéo dài tuổi thọ cụm fuser và giảm nguy cơ xuất hiện mã lỗi SC 544. Áp dụng các biện pháp sau trong quá trình sử dụng.

Sử Dụng Giấy Đúng Tiêu Chuẩn

Giấy quá ẩm hoặc quá dày làm cụm fuser phải hoạt động ở công suất cao hơn bình thường. Sử dụng giấy có độ ẩm và định lượng phù hợp theo khuyến cáo của nhà sản xuất. Tránh dùng giấy tái chế kém chất lượng.

Vệ Sinh Cụm Fuser Định Kỳ

Bụi giấy và mực thừa tích tụ trên trục fuser làm giảm hiệu suất truyền nhiệt. Vệ sinh cụm fuser mỗi 30.000 đến 50.000 bản in. Dùng khăn mềm lau sạch trục silicon và trục ép.

Đảm Bảo Thông Gió Tốt

Đặt máy ở nơi thoáng mát, không để vật cản che quạt tản nhiệt. Nhiệt độ phòng quá cao kết hợp với thông gió kém làm cụm fuser dễ quá nhiệt.

Lưu Ý Quan Trọng Khi Sửa Lỗi SC 544

Cụm fuser là bộ phận có nhiệt độ hoạt động rất cao, cần đặc biệt chú ý an toàn khi sửa chữa. Không bao giờ tháo cụm fuser khi máy vừa hoạt động vì nguy cơ bỏng nghiêm trọng.

Khi thay thermistor hoặc đèn sấy, phải dùng linh kiện đúng thông số kỹ thuật. Linh kiện không đúng công suất sẽ gây ra lỗi tương tự hoặc làm hỏng các bộ phận khác. Tham khảo service manual để biết mã linh kiện chính xác cho từng model.

Sau khi sửa chữa, chạy chế độ warm-up và kiểm tra nhiệt độ fuser qua service mode. Đảm bảo nhiệt độ ổn định trong khoảng cho phép trước khi đưa máy vào sử dụng bình thường. Theo dõi máy trong vài ngày đầu để phát hiện sớm nếu lỗi tái phát.
