Máy Photocopy Toshiba e720 Bị Kẹt Giấy Nguyên Nhân Và Cách Xử Lý

Máy photocopy Toshiba e720 bị kẹt giấy là một trong những sự cố phổ biến nhất mà kỹ thuật viên và người dùng thường xuyên gặp phải. Dòng máy e720 đã có tuổi đời khá lâu nhưng vẫn được nhiều doanh nghiệp sử dụng nhờ độ bền và chi phí vận hành thấp. Bài viết này sẽ phân tích chi tiết nguyên nhân gây kẹt giấy và hướng dẫn cách khắc phục hiệu quả dựa trên kinh nghiệm hơn 10 năm trong nghề sửa chữa máy văn phòng.

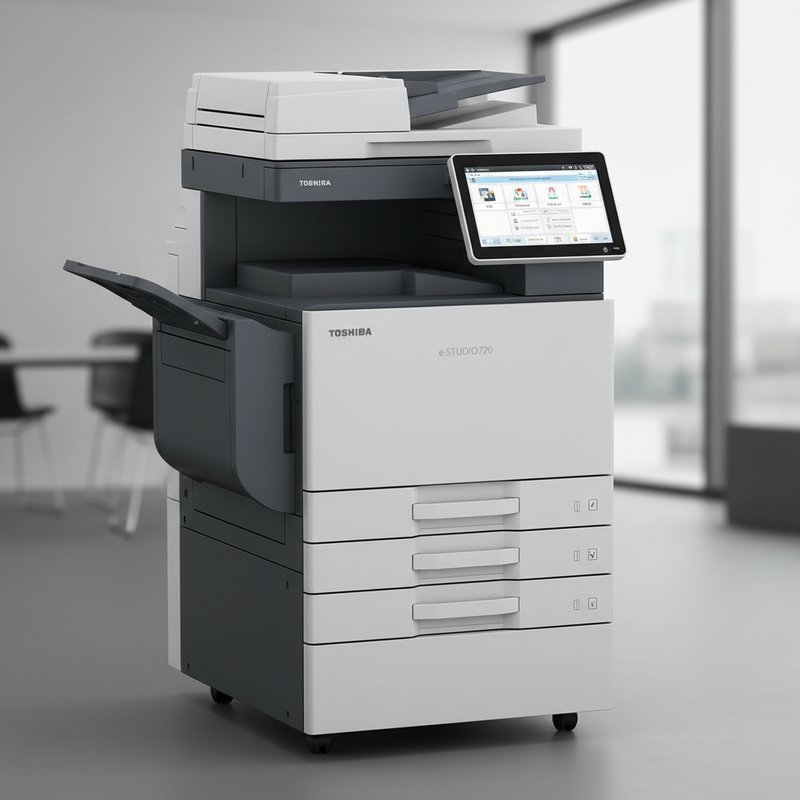

Dấu Hiệu Nhận Biết Máy Photocopy Toshiba e720 Bị Kẹt Giấy

Việc nhận biết sớm các dấu hiệu kẹt giấy giúp xử lý nhanh chóng và tránh hư hỏng nghiêm trọng hơn cho máy.

Mã Lỗi Hiển Thị Trên Màn Hình

Máy Toshiba e720 sử dụng hệ thống mã lỗi để thông báo vị trí kẹt giấy. Các mã lỗi phổ biến bao gồm:

• C41: Kẹt giấy tại khay nạp giấy chính
• C42: Kẹt giấy khu vực đăng ký (Registration)
• C43: Kẹt giấy tại cụm sấy Fuser
• C44: Kẹt giấy khu vực ra giấy Exit
• C45: Kẹt giấy tại bộ đảo mặt Duplex
• C46: Kẹt giấy khay tay Bypass

Khi xuất hiện mã lỗi, màn hình hiển thị hình ảnh minh họa vị trí kẹt giấy. Đèn báo lỗi màu đỏ nhấp nháy liên tục cho đến khi giấy được gỡ bỏ hoàn toàn và các nắp máy được đóng chặt.

Vị Trí Kẹt Giấy Phổ Biến

Theo thống kê từ kinh nghiệm sửa chữa, các vị trí kẹt giấy thường gặp trên Toshiba e720 theo tỷ lệ:

• Khay nạp giấy chính: 35% các trường hợp
• Khu vực đăng ký: 25% các trường hợp
• Cụm sấy Fuser: 20% các trường hợp
• Bộ đảo mặt Duplex: 15% các trường hợp
• Khay tay và khu vực ra giấy: 5% còn lại

Mỗi vị trí có nguyên nhân và cách xử lý riêng biệt, đòi hỏi kỹ thuật viên phải nắm vững cấu tạo đường đi giấy của máy.

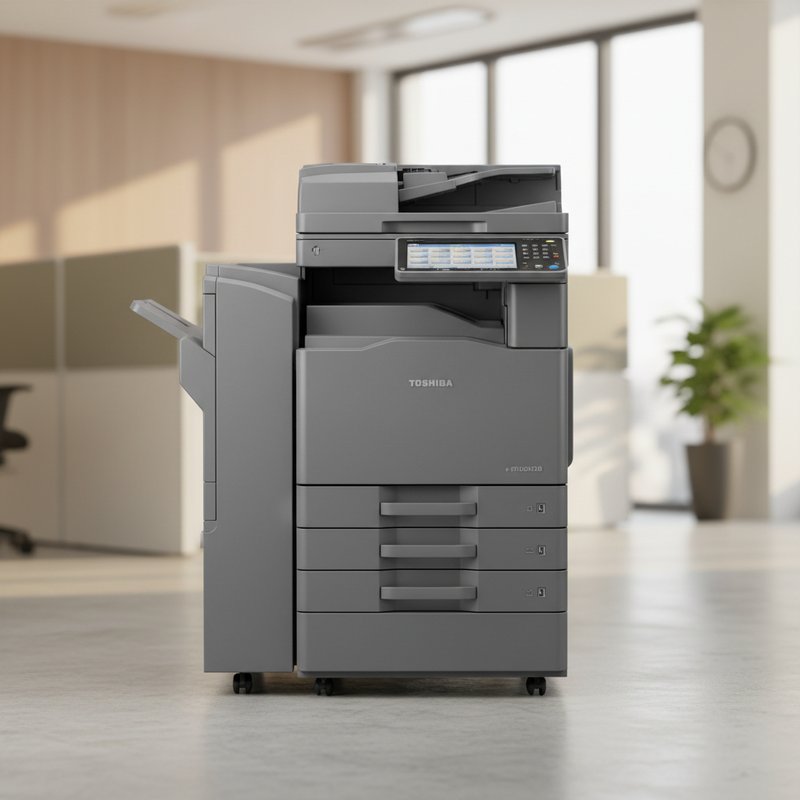

Nguyên Nhân Từ Hệ Thống Lô Kéo Giấy

Hệ thống lô kéo giấy là nguyên nhân hàng đầu gây ra tình trạng máy photocopy Toshiba e720 bị kẹt giấy liên tục.

Lô Đón Giấy Pickup Roller Bị Mòn

Lô đón giấy (Pickup Roller) có nhiệm vụ kéo giấy từ khay vào máy. Sau khoảng 50.000 đến 80.000 bản in, bề mặt cao su của lô bị mòn và cứng hóa, dẫn đến:

• Giấy không được kéo vào hoặc kéo lệch
• Kéo nhiều tờ cùng lúc gây kẹt
• Tiếng kêu trượt khi máy cố gắng lấy giấy

Kiểm tra bằng cách quan sát bề mặt lô: nếu bóng láng, có vết nứt hoặc chai cứng thì cần thay thế. Giá lô đón giấy chính hãng khoảng 150.000 đến 200.000 VNĐ, lô tương thích khoảng 80.000 đến 120.000 VNĐ.

Lô Tách Giấy Separation Roller Hỏng

Lô tách giấy (Separation Roller) hoạt động cùng với Pickup Roller để đảm bảo chỉ một tờ giấy được kéo vào mỗi lần. Khi lô này bị mòn hoặc hỏng:

• Máy kéo 2-3 tờ giấy cùng lúc
• Giấy bị nhăn hoặc gấp ngay từ đầu
• Mã lỗi C41 xuất hiện thường xuyên

Tuổi thọ trung bình của lô tách giấy là 60.000 đến 100.000 bản in. Nên thay cùng lúc với Pickup Roller để đảm bảo hiệu suất tối ưu.

Bánh Răng Truyền Động Bị Vỡ Hoặc Mòn

Hệ thống bánh răng nhựa truyền động cho các lô kéo giấy có thể bị vỡ răng hoặc mòn theo thời gian. Biểu hiện:

• Tiếng kêu răng rắc khi máy kéo giấy
• Lô quay không đều hoặc giật cục
• Giấy bị kẹt ở vị trí cố định

Kiểm tra bằng cách tháo khay giấy, quay thử các lô bằng tay. Nếu cảm thấy có độ rơ hoặc không trơn tru, cần kiểm tra và thay thế bánh răng hỏng. Chi phí thay bánh răng khoảng 50.000 đến 100.000 VNĐ mỗi cái.

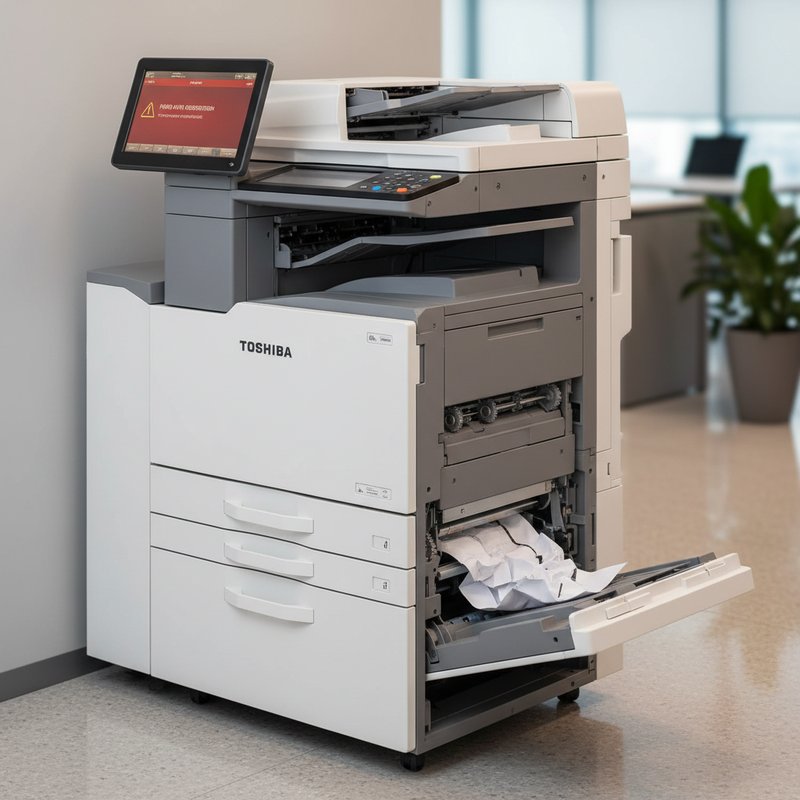

Nguyên Nhân Từ Cảm Biến Và Đường Đi Giấy

Cảm biến và đường đi giấy ảnh hưởng trực tiếp đến việc phát hiện và dẫn hướng giấy trong máy.

Cảm Biến Giấy Bị Bẩn Hoặc Hỏng

Máy Toshiba e720 sử dụng nhiều cảm biến quang học để theo dõi vị trí giấy. Bụi giấy tích tụ lâu ngày làm cảm biến đọc sai, gây ra lỗi kẹt giấy ảo hoặc không phát hiện giấy thật sự bị kẹt.

Các cảm biến quan trọng cần vệ sinh định kỳ:

• Cảm biến nạp giấy (Feed Sensor)
• Cảm biến đăng ký (Registration Sensor)
• Cảm biến ra giấy (Exit Sensor)
• Cảm biến đảo mặt (Duplex Sensor)

Sử dụng bình khí nén hoặc cọ mềm để vệ sinh. Tránh dùng hóa chất mạnh làm hỏng mắt cảm biến. Nếu cảm biến hỏng hoàn toàn, chi phí thay thế khoảng 200.000 đến 400.000 VNĐ tùy loại.

Đường Đi Giấy Bị Vướng Dị Vật

Dị vật như mảnh giấy rách, ghim bấm, kẹp giấy rơi vào đường đi giấy là nguyên nhân phổ biến gây máy photocopy Toshiba e720 bị kẹt giấy. Kiểm tra kỹ các vị trí:

• Khe hở giữa các tấm dẫn giấy
• Góc cua trong đường đi giấy
• Khu vực xung quanh các lô kéo
• Bên trong bộ đảo mặt Duplex

Sử dụng đèn pin soi kỹ và nhíp dài để gắp dị vật. Lưu ý không dùng vật sắc nhọn có thể làm xước bề mặt các bộ phận bên trong.

Tấm Dẫn Giấy Bị Cong Hoặc Lệch

Các tấm dẫn giấy (Paper Guide) bằng kim loại hoặc nhựa có thể bị cong, gãy hoặc lệch vị trí do va đập hoặc gỡ giấy không đúng cách. Hậu quả:

• Giấy bị lệch hướng và kẹt ở góc
• Giấy bị nhăn, gấp khi di chuyển
• Kẹt giấy lặp lại ở cùng vị trí

Kiểm tra bằng mắt và nắn chỉnh lại các tấm dẫn. Nếu bị gãy hoặc biến dạng nghiêm trọng, cần thay thế linh kiện mới.

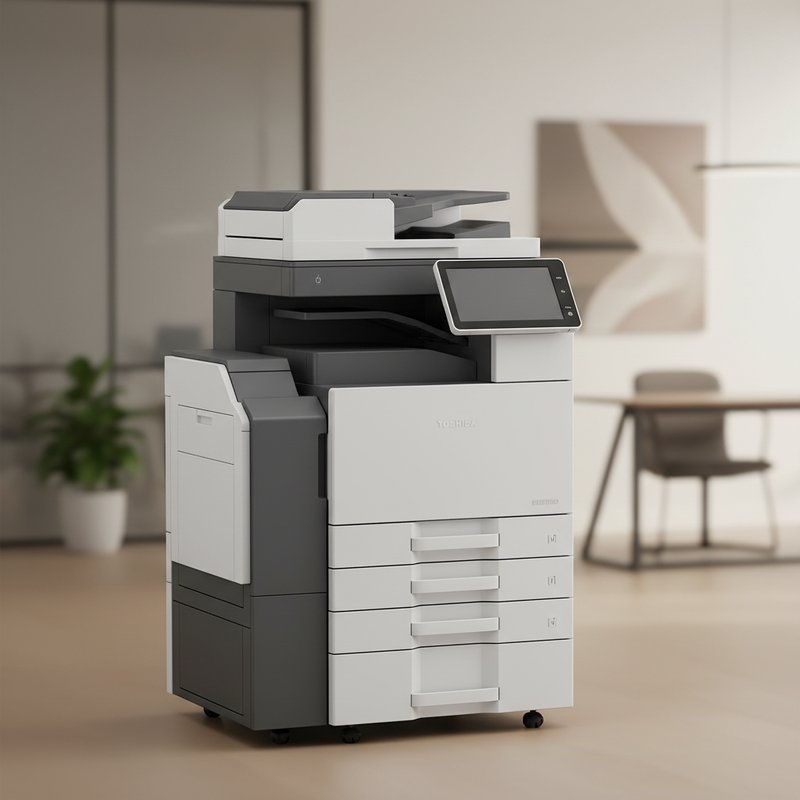

Nguyên Nhân Từ Cụm Sấy Fuser Unit

Cụm sấy là nơi giấy chịu nhiệt độ cao nhất trong quá trình in, dễ xảy ra kẹt nếu có vấn đề.

Lô Sấy Bị Dính Mực Gây Cuốn Giấy

Khi bề mặt lô sấy bị dính mực do:

• Mực không tan chảy hoàn toàn trước khi đến cụm sấy
• Giấy quá mỏng hoặc kém chất lượng
• Lô sấy bị trầy xước tạo điểm bám mực

Mực dính trên lô sấy sẽ bám vào tờ giấy tiếp theo, kéo giấy cuốn theo lô thay vì đi thẳng ra ngoài. Biểu hiện là giấy bị cuốn quanh lô sấy, rất khó gỡ.

Vệ sinh lô sấy bằng vải mềm không xơ tẩm cồn isopropyl. Nếu lô bị trầy xước nghiêm trọng, cần thay thế cụm sấy mới với chi phí khoảng 1.500.000 đến 2.500.000 VNĐ.

Nhiệt Độ Sấy Quá Cao Làm Cong Giấy

Nhiệt độ sấy tiêu chuẩn của Toshiba e720 là 180 đến 200 độ C tùy chế độ. Khi nhiệt độ quá cao do:

• Cảm biến nhiệt (Thermistor) bị hỏng
• Đèn sấy (Fuser Lamp) không tắt đúng chu kỳ
• Bo mạch điều khiển nhiệt bị lỗi

Giấy sẽ bị cong vênh, nhăn nhúm và kẹt tại khu vực ra giấy của cụm sấy. Kiểm tra nhiệt độ thực tế bằng súng đo nhiệt hồng ngoại. Nếu vượt quá 220 độ C cần kiểm tra ngay các linh kiện liên quan.

Quy Trình Khắc Phục Kẹt Giấy Từng Bước

Xử lý máy photocopy Toshiba e720 bị kẹt giấy đúng cách giúp tránh hư hỏng thêm và tiết kiệm chi phí sửa chữa.

Gỡ Giấy Kẹt Đúng Cách Không Làm Rách

Bước 1: Tắt nguồn máy và chờ 30 giây để các bộ phận ngừng quay hoàn toàn.

Bước 2: Mở các nắp máy theo thứ tự từ ngoài vào trong, bắt đầu từ nắp trước, nắp bên phải, sau đó đến các khu vực bên trong.

Bước 3: Xác định vị trí giấy kẹt dựa trên mã lỗi và hình minh họa trên màn hình.

Bước 4: Kéo giấy theo chiều di chuyển bình thường của giấy trong máy, dùng lực đều và nhẹ nhàng. Tuyệt đối không kéo ngược chiều vì sẽ làm rách giấy và để lại mảnh vụn bên trong.

Bước 5: Kiểm tra kỹ không còn mảnh giấy sót lại trước khi đóng các nắp.

Bước 6: Đóng các nắp theo thứ tự ngược lại, đảm bảo nghe tiếng click khóa chặt.

Vệ Sinh Và Thay Thế Lô Kéo Giấy

Quy trình thay lô kéo giấy:

1. Tháo khay giấy ra khỏi máy
2. Mở nắp tiếp cận khu vực lô kéo (thường ở mặt trước dưới khay)
3. Nhấn chốt giữ và trượt lô cũ ra
4. Vệ sinh khu vực gắn lô bằng vải khô
5. Lắp lô mới đúng chiều, đảm bảo chốt khóa vào vị trí
6. Lắp lại khay giấy và test thử

Vệ sinh lô định kỳ mỗi 10.000 bản in bằng vải ẩm, giúp kéo dài tuổi thọ lô kéo.

Kiểm Tra Và Căn Chỉnh Cảm Biến

Cảm biến quang học cần được vệ sinh và kiểm tra định kỳ:

• Dùng tăm bông hoặc cọ mềm lau nhẹ mắt cảm biến
• Kiểm tra dây cáp kết nối cảm biến không bị đứt hoặc lỏng
• Đảm bảo cờ cảm biến (Sensor Flag) di chuyển tự do không bị kẹt

Test cảm biến bằng cách đưa tờ giấy qua từ từ và quan sát phản hồi của máy. Nếu máy không nhận biết giấy đúng vị trí, cảm biến cần được thay thế.

Chẩn Đoán Nâng Cao Qua Service Mode

Service Mode cung cấp công cụ chẩn đoán chuyên sâu cho kỹ thuật viên xử lý máy photocopy Toshiba e720 bị kẹt giấy phức tạp.

Truy Cập Chế Độ Service Mode Toshiba e720

Để vào Service Mode:

1. Tắt nguồn máy
2. Nhấn giữ đồng thời phím 0 và 8 trên bàn phím số
3. Bật nguồn máy trong khi vẫn giữ hai phím
4. Chờ đến khi màn hình hiển thị menu Service
5. Nhập mật khẩu mặc định: 1012 hoặc 5678 (tùy phiên bản firmware)

Lưu ý: Chỉ kỹ thuật viên có kinh nghiệm mới nên thao tác trong Service Mode vì thay đổi sai thông số có thể gây hỏng máy.

Kiểm Tra Mã Lỗi Và Lịch Sử Kẹt Giấy

Trong Service Mode, truy cập menu Error Log để xem:

• Danh sách các mã lỗi đã xảy ra
• Số lần kẹt giấy tại từng vị trí
• Thời điểm xảy ra lỗi (counter số bản in)
• Lịch sử thay thế linh kiện

Phân tích dữ liệu này giúp xác định pattern lỗi và dự đoán linh kiện cần thay thế. Ví dụ, nếu lỗi C41 xuất hiện tần suất cao sau mỗi 500 bản in, khả năng cao lô kéo giấy đã mòn nghiêm trọng.

Điều Chỉnh Thông Số Timing Và Áp Lực Lô

Service Mode cho phép điều chỉnh các thông số:

• Feed Timing: Thời điểm bắt đầu kéo giấy (đơn vị ms)
• Registration Timing: Đồng bộ giấy với hình ảnh in
• Pickup Torque: Mô-men xoắn của lô kéo
• Separation Pressure: Áp lực giữa các lô tách giấy

Giá trị mặc định thường phù hợp với hầu hết các loại giấy. Chỉ điều chỉnh khi sử dụng giấy đặc biệt hoặc sau khi thay linh kiện mới cần hiệu chuẩn. Ghi lại giá trị gốc trước khi thay đổi để có thể khôi phục nếu cần.

Câu Hỏi Thường Gặp

Máy Toshiba e720 Báo Lỗi Kẹt Giấy Nhưng Không Có Giấy Bên Trong?

Đây là hiện tượng kẹt giấy ảo do cảm biến bị bẩn hoặc hỏng. Vệ sinh tất cả cảm biến giấy bằng vải mềm và khí nén. Kiểm tra cờ cảm biến không bị gãy hoặc kẹt ở vị trí sai. Nếu vẫn lỗi sau khi vệ sinh, cần thay thế cảm biến tương ứng với mã lỗi hiển thị.

Thay Lô Kéo Giấy Rồi Nhưng Vẫn Bị Kẹt Giấy Liên Tục?

Khi thay lô mới mà vẫn kẹt, cần kiểm tra thêm lô tách giấy và bánh răng truyền động. Hai bộ phận này hoạt động cùng nhau nên nếu chỉ thay một thành phần sẽ không giải quyết triệt để. Đồng thời kiểm tra đường đi giấy có dị vật hoặc tấm dẫn giấy bị lệch không.

Kẹt Giấy Tại Cụm Sấy Có Nguy Hiểm Không?

Cụm sấy có nhiệt độ rất cao nên cần cẩn thận khi gỡ giấy kẹt ở vị trí này. Tắt nguồn và chờ ít nhất 5 phút cho máy nguội trước khi thao tác. Dùng găng tay bảo hộ nếu cần gỡ giấy ngay sau khi máy dừng. Giấy kẹt trong cụm sấy lâu có thể bị cháy xém gây mùi khét.

Nên Bảo Dưỡng Máy Toshiba e720 Bao Lâu Một Lần?

Với lượng in trung bình 3.000 đến 5.000 bản mỗi tháng, nên bảo dưỡng định kỳ mỗi 3 tháng. Bảo dưỡng bao gồm vệ sinh lô kéo, cảm biến, đường đi giấy và kiểm tra các linh kiện hao mòn. Với lượng in cao hơn, rút ngắn chu kỳ bảo dưỡng xuống còn 1 đến 2 tháng.

Chi Phí Sửa Lỗi Kẹt Giấy Toshiba e720 Khoảng Bao Nhiêu?

Chi phí tùy thuộc vào nguyên nhân và linh kiện cần thay. Thay bộ lô kéo giấy khoảng 300.000 đến 500.000 VNĐ bao gồm công thợ. Thay cảm biến khoảng 400.000 đến 600.000 VNĐ. Thay cụm sấy khoảng 2.000.000 đến 3.500.000 VNĐ. Bảo dưỡng định kỳ giúp phát hiện sớm vấn đề và tiết kiệm chi phí sửa chữa lớn.
