Cách Lắp Tủ Điện Đúng Kỹ Thuật Đảm Bảo An Toàn

Nhiều người lầm tưởng cách lắp tủ điện chỉ đơn giản là gom các thiết bị vào một chiếc vỏ kim loại rồi đấu nối dây dẫn cho máy móc chạy được. Tuy nhiên, sau hơn 10 năm trực tiếp thi công tại các nhà máy, tôi khẳng định rằng một chiếc tủ điện “chạy được” và một chiếc tủ điện “đúng kỹ thuật” là hai khái niệm hoàn toàn khác nhau. Sự khác biệt nằm ở khả năng chịu tải lâu dài, độ an toàn khi xảy ra sự cố và sự thuận tiện trong quá trình bảo trì sau này.

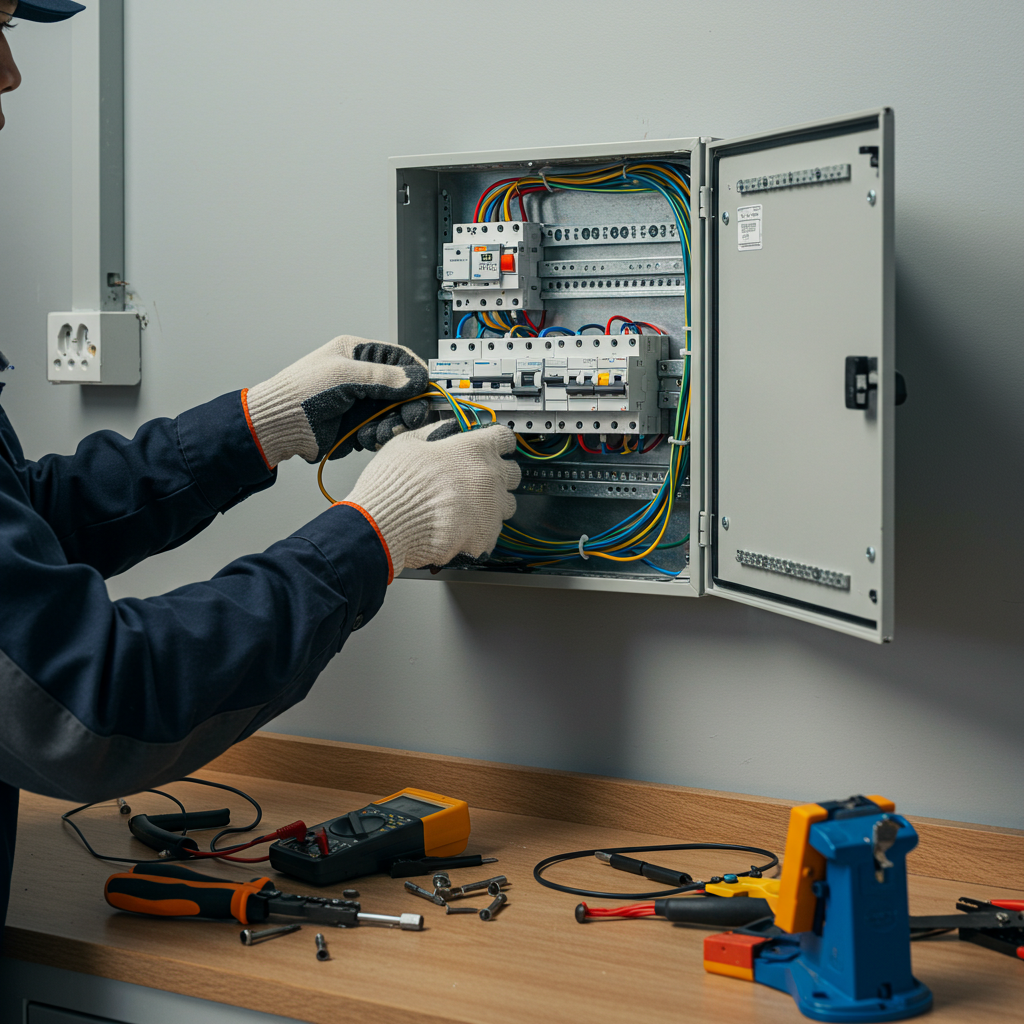

Quy Trình Cách Lắp Tủ Điện Chuẩn Kỹ Thuật

Việc sắp xếp thiết bị lộn xộn không chỉ gây mất thẩm mỹ mà còn tạo ra những “điểm nóng” cục bộ bên trong tủ. Theo tiêu chuẩn TCVN, khoảng cách giữa các khí cụ điện phải đạt tối thiểu 10mm để đảm bảo luồng không khí lưu thông ổn định. Khi lắp đặt MCB và Contactor, bạn cần để ra các khe hở tản nhiệt nhằm tránh tình trạng nhảy át vô cớ do quá tải nhiệt. Trước khi khoan lỗ cố định, hãy vẽ nháp sơ đồ bố trí lên bảng điện để tối ưu không gian và tránh sai sót gây hỏng vỏ tủ.

Lựa chọn dây dẫn không đúng tiết diện là sai lầm cực kỳ nguy hiểm, dẫn đến sụt áp và sinh nhiệt trên đường dây. Thực tế triển khai, tôi luôn chọn dây có tiết diện lớn hơn 1.2 lần dòng tải tối đa để dự phòng cho các trường hợp khởi động nặng. Bạn tuyệt đối không được tuốt dây rồi quấn trực tiếp vào vít. Hãy sử dụng đầu cốt (terminal), bấm chặt bằng kìm chuyên dụng trước khi siết vít để đảm bảo điểm tiếp xúc không bị lỏng lẻo gây phóng điện hồ quang.

Việc tuân thủ đúng hướng dẫn lắp tủ điện từ khâu thiết kế sơ đồ đến thi công giúp bạn tiết kiệm đáng kể vật tư dư thừa. Một sơ đồ vị trí rõ ràng giúp thợ điện kiểm soát được luồng đi của dây, tránh chồng chéo gây nhiễu điện từ giữa mạch động lực và mạch điều khiển.

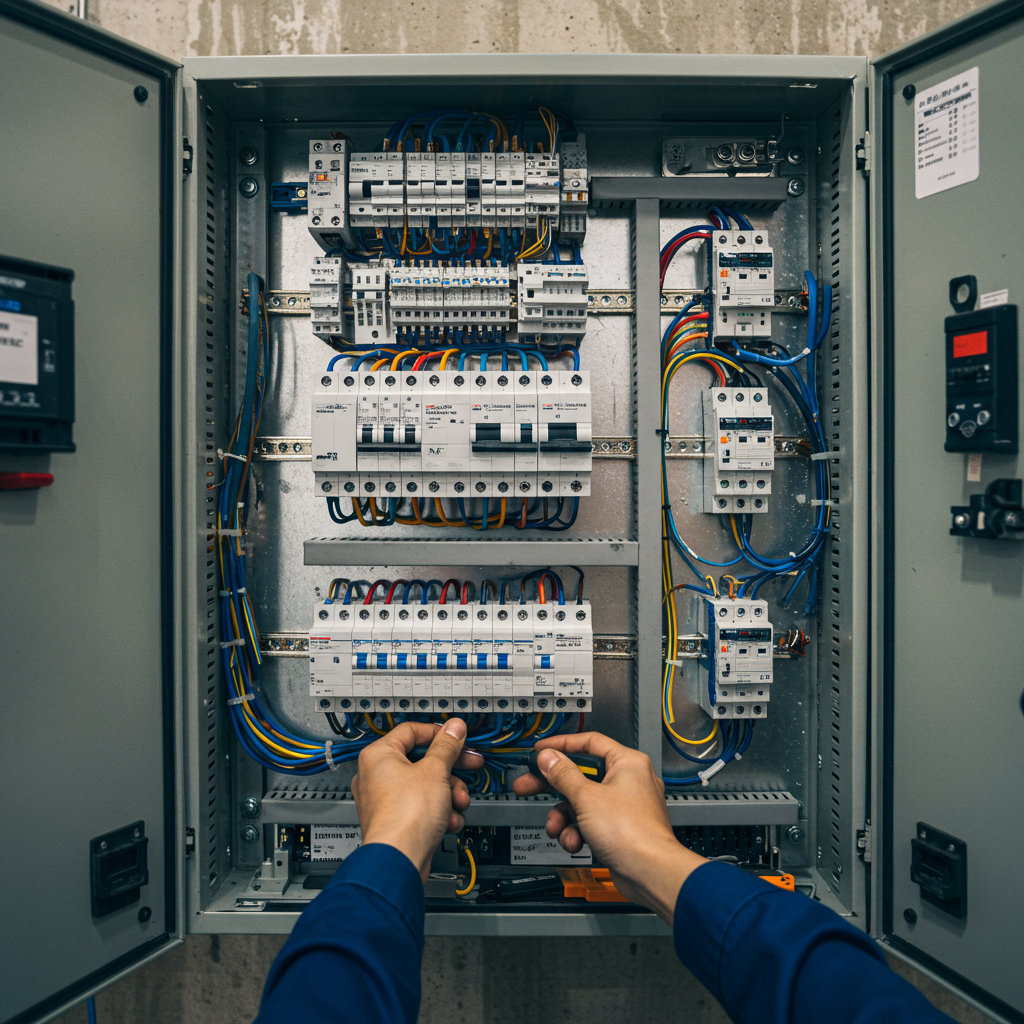

Hướng Dẫn Lắp Tủ Điện 3 Pha Chi Tiết

Đối với hệ thống công nghiệp, hiện tượng mất cân bằng pha là nguyên nhân hàng đầu khiến động cơ nóng nhanh và cháy cuộn dây. Quy chuẩn kỹ thuật điện yêu cầu độ lệch dòng điện giữa các pha không được vượt quá 15%. Khi thực hiện cách lắp tủ điện 3 pha, bạn cần tính toán chia tải cho các thiết bị một pha sao cho tổng công suất trên các nhánh R-S-T tương đương nhau. Sau khi đóng điện, hãy dùng ampe kìm đo dòng thực tế trên từng pha để điều chỉnh ngay nếu có sự chênh lệch lớn.

Hệ thống tiếp địa thường bị nhiều thợ bỏ qua hoặc làm đối phó, nhưng đây là bộ phận bảo vệ tính mạng con người khi có sự cố rò điện ra vỏ tủ. Mọi hướng dẫn lắp tủ điện 3 pha chuẩn đều yêu cầu điện trở tiếp đất phải đạt dưới 4 Ohm. Bạn nên sử dụng cọc đồng đóng sâu xuống lòng đất và kết nối vững chắc với thanh cái tiếp địa bên trong tủ. Trước khi bàn giao, hãy dùng đồng hồ vạn năng kiểm tra độ thông mạch giữa vỏ tủ kim loại và hệ thống đất để đảm bảo dòng rò sẽ được triệt tiêu hoàn toàn.

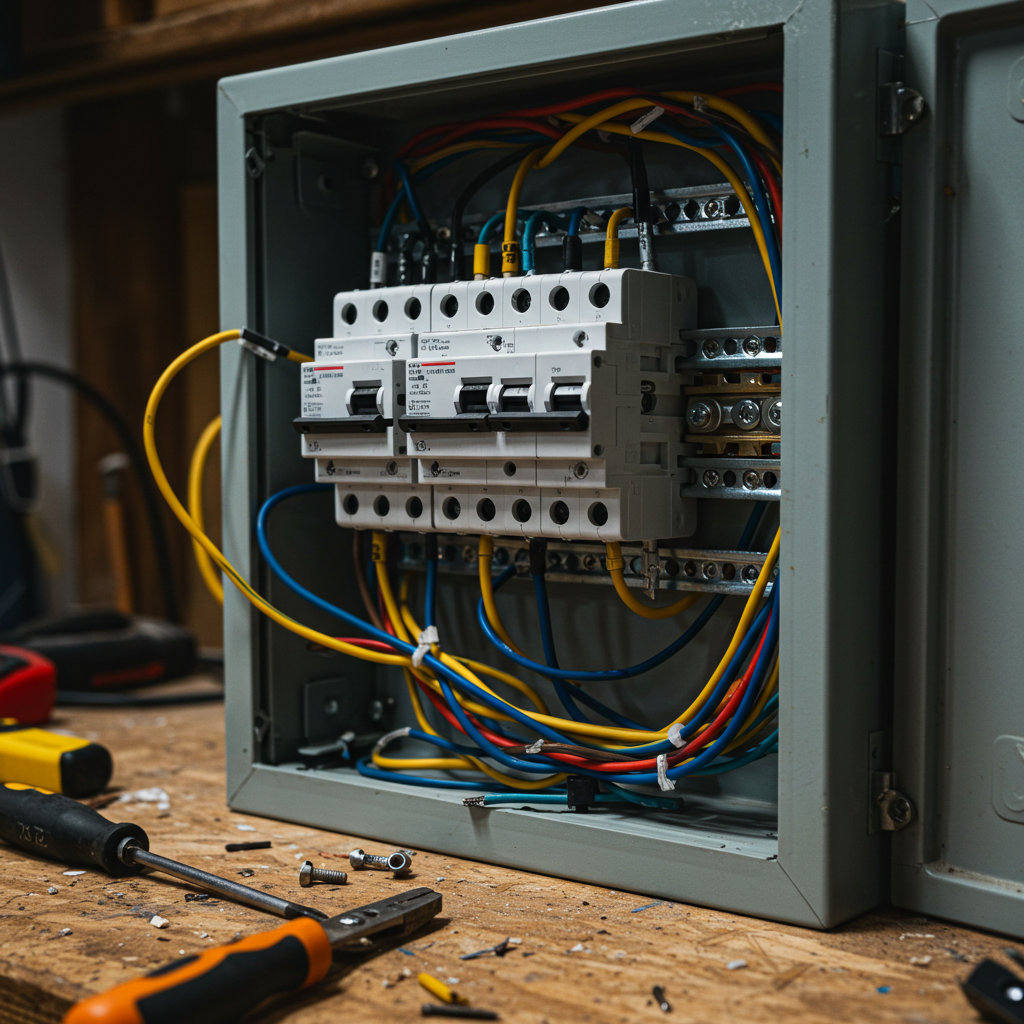

Những Sai Lầm Thường Gặp Khi Thực Hiện Cách Lắp Tủ Điện 3 Pha

Sai lầm phổ biến nhất là chọn Aptomat có dòng cắt (Icu) quá thấp so với công suất nguồn. Nếu dòng cắt không đủ lớn, Aptomat có thể bị dính tiếp điểm hoặc nổ tung khi xảy ra ngắn mạch thay vì ngắt điện bảo vệ. Với các tủ điện tổng, tôi khuyến nghị chọn thiết bị có dòng cắt từ 10kA trở lên. Hãy kiểm tra kỹ thông số Icu in trên thân thiết bị thay vì chỉ nhìn vào dòng định mức (In).

Việc đi dây chằng chịt, không nhãn mác khiến việc sửa chữa sau này trở thành cơn ác mộng. Bạn nên tuân thủ quy tắc màu dây: Đỏ – Vàng – Xanh cho các pha và Đen cho dây trung tính. Sử dụng máy in nhãn hoặc ống số lồng vào hai đầu dây để quản lý mạch điện một cách khoa học. Cách làm này không chỉ chuyên nghiệp hóa công việc mà còn giúp bất kỳ thợ bảo trì nào cũng có thể xử lý sự cố nhanh chóng mà không cần dò lại từng sợi dây.

FAQ

Lắp tủ điện cần chuẩn bị những dụng cụ gì?
Bạn cần chuẩn bị kìm tuốt dây, bộ tua vít đa năng, đồng hồ vạn năng, máy khoan cầm tay và các đầu cốt. Trang bị đầy đủ dụng cụ giúp thao tác chính xác, hạn chế tối đa rủi ro tiếp xúc kém gây chập cháy.

Làm sao để tính toán chọn Aptomat phù hợp?
Hãy tính tổng công suất sử dụng thực tế, chia cho điện áp để ra dòng điện định mức, sau đó chọn Aptomat có trị số lớn hơn khoảng 20% đến 30%. Khoảng dự phòng này giúp hệ thống hoạt động ổn định khi các máy móc khởi động đột ngột.

Có cần sử dụng máng dây bên trong tủ điện không?
Sử dụng máng dây (trunking) là bắt buộc trong lắp đặt chuyên nghiệp. Máng dây giúp bảo vệ dây dẫn khỏi tác động vật lý, ngăn nhiễu và giúp việc truy vết sự cố diễn ra nhanh hơn gấp nhiều lần so với việc bó dây bằng dây rút.

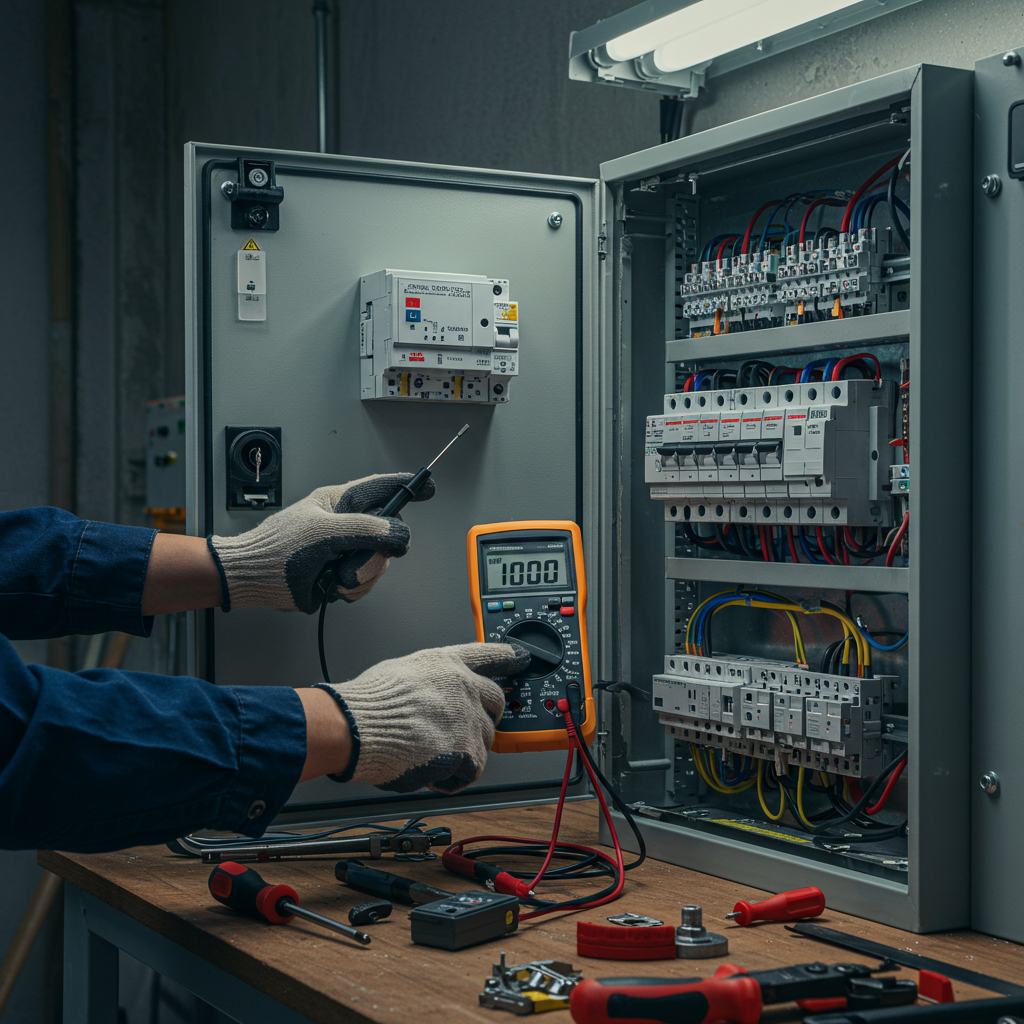

Kiểm Tra Hệ Thống Sau Khi Hoàn Tất Lắp Đặt

Nhiều thợ điện chủ quan bỏ qua bước “kiểm tra nguội” mà đóng điện ngay, dẫn đến những sự cố đáng tiếc. Việc đo thông mạch và kiểm tra điện trở cách điện chỉ chiếm 5% thời gian thi công nhưng lại quyết định hoàn toàn độ tin cậy của hệ thống. Hãy siết lại toàn bộ các đầu vít một lần cuối vì trong quá trình vận chuyển, các mối nối có thể bị lỏng ra do rung lắc.

Tóm lại, để lắp đặt một tủ điện an toàn, bạn cần chú trọng vào ba yếu tố: chọn đúng thiết bị bảo vệ, đấu nối chuẩn đầu cốt và cân bằng tải giữa các pha. Đừng tiết kiệm thời gian ở khâu đánh dấu dây dẫn vì sự ngăn nắp hôm nay sẽ cứu vãn hệ thống của bạn khi gặp sự cố trong tương lai.
