Máy Photocopy Toshiba E720 Bị Đen Một Đầu Nguyên Nhân

Khi máy photocopy Toshiba e720 bị đen một đầu, vùng đen thường xuất hiện cố định ở cạnh trái hoặc phải của bản in, không phải do mực kém mà do drum OPC mòn không đều, corona wire đứt một bên, hoặc lô sấy phân bố nhiệt lệch. Bài này mình chia sẻ quy trình chẩn đoán từng bước và cách xử lý đúng kỹ thuật dựa trên kinh nghiệm thực tế với dòng e720.

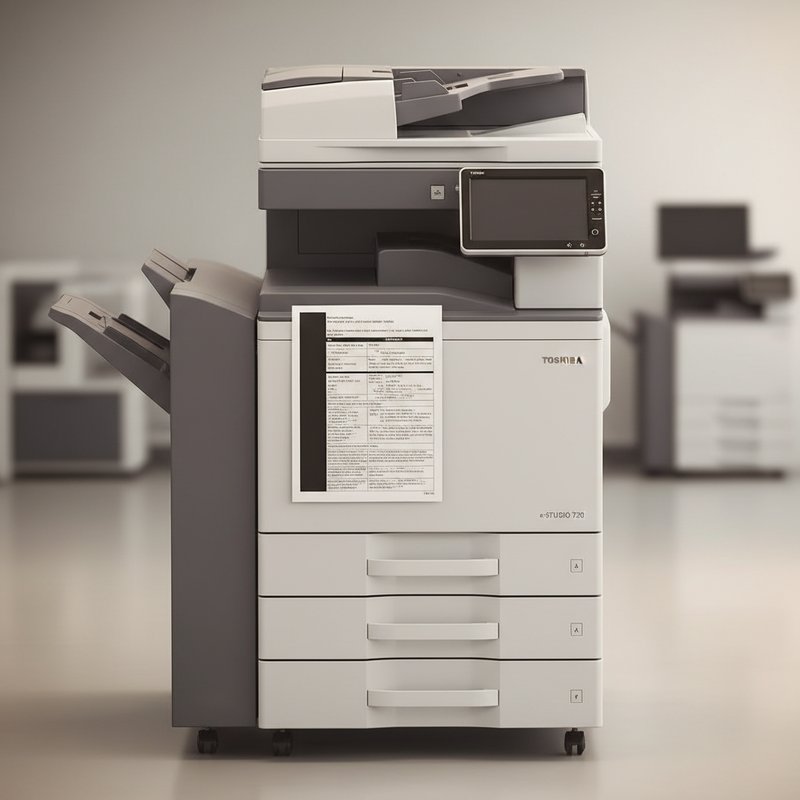

Nguyên Nhân Chính Gây Đen Một Đầu Trên Toshiba E720

Lỗi đen một đầu trên Toshiba e720 thường xuất phát từ ba nguyên nhân kỹ thuật trực tiếp: drum OPC bị mài mòn hoặc trầy xước ở một đầu làm vùng đó giữ điện tích kém, thu hút quá nhiều mực gây đen bản in; corona wire sạc điện bị đứt hoặc bẩn một bên làm điện tích phân bố không đồng đều; và lô sấy phân bố nhiệt không đều khiến mực không khô kịp ở một cạnh giấy. Mỗi nguyên nhân có dấu hiệu riêng, cần kiểm tra theo thứ tự để tránh thay nhầm linh kiện.

Drum OPC Mòn Không Đều

Drum OPC bị mài mòn hoặc trầy xước ở một đầu làm vùng đó giữ điện tích kém, thu hút quá nhiều mực gây đen bản in. Kiểm tra bằng cách in test pattern và quan sát vùng đen có trùng với vị trí cố định trên drum không. Nếu đúng thì cần thay drum OPC (chi phí 800.000-1.200.000 VNĐ cho Toshiba e720). Dấu hiệu đặc trưng: vùng đen luôn xuất hiện ở cùng một vị trí trên giấy, chu kỳ lặp lại bằng chu vi drum (94mm). Nếu đo khoảng cách giữa hai vùng đen liên tiếp bằng 94mm thì chắc chắn là drum.

Corona Wire Bị Đứt Hoặc Bẩn Một Bên

Corona wire sạc điện sơ cấp hoặc chuyển ảnh bị đứt một đầu hoặc bị bẩn làm điện tích phân bố không đồng đều, gây đen một bên. Mở nắp cartridge, dùng đèn pin soi vào corona wire (dây mảnh chạy dọc drum). Nếu thấy một đầu bị đứt, gãy, hoặc bẩn cặn mực thì đây là nguyên nhân. Cách phân biệt với drum: vùng đen do corona không theo chu kỳ 94mm, mà lan đều từ đầu đến cuối tờ giấy. Thay corona wire tốn khoảng 300.000-500.000 VNĐ, hoặc vệ sinh bằng cồn 99% và bông gòn nếu chỉ bẩn.

Lô Sấy Phân Bố Nhiệt Không Đồng Đều

Lô sấy (fuser unit) phân bố nhiệt không đồng đều do thermistor lỗi hoặc đèn sấy yếu một đầu khiến mực không khô kịp ở một cạnh giấy, tạo vết đen hoặc lem. Dấu hiệu: vùng đen kèm mực chưa khô, chạm vào bị dính tay. Nhiệt độ lô sấy chuẩn của e720 là 170-190°C; nếu một đầu dưới 160°C thì cần thay thermistor (150.000-250.000 VNĐ) hoặc đèn sấy (600.000-900.000 VNĐ). Kiểm tra bằng súng nhiệt hồng ngoại, quét từ trái sang phải lô sấy khi máy vừa in xong.

Các Dấu Hiệu Nhận Biết Cụ Thể

Phân biệt chính xác giữa các nguyên nhân giúp tiết kiệm thời gian và chi phí sửa chữa. Mỗi loại lỗi có pattern riêng trên bản in.

Vùng Đen Theo Chu Kỳ Cố Định

Nếu vùng đen lặp lại đều đặn cứ 94mm một lần (chu vi drum OPC của e720), chắc chắn là drum bị mòn hoặc trầy. In 5-10 tờ test liên tục, dùng thước đo khoảng cách giữa các vùng đen. Nếu đúng 94mm thì thay drum ngay, không cần kiểm tra thêm. Trường hợp vùng đen xuất hiện cứ 2-3 tờ một lần thì có thể là developer bị vón cục, nhưng lỗi này hiếm gặp trên e720.

Vùng Đen Một Bên Không Theo Chu Kỳ

Vùng đen chạy dọc suốt chiều dài giấy, không lặp lại theo chu kỳ 94mm, thường do corona wire đứt hoặc bẩn một bên. Mở cartridge, dùng đèn pin soi corona wire (dây mảnh song song với drum). Nếu thấy một đầu corona bị gãy, đứt, hoặc có cặn mực bám dày thì đây là nguyên nhân. Lưu ý: corona wire rất mỏng (đường kính 0.05-0.08mm), chỉ cần chạm nhẹ cũng đứt, nên kiểm tra bằng mắt trước, không được dùng tay sờ.

Vùng Đen Kèm Mực Chưa Khô

Nếu vùng đen ở một đầu giấy kèm mực chưa khô, chạm vào dính tay, thì lỗi nằm ở lô sấy. Thermistor lỗi hoặc đèn sấy yếu một đầu làm nhiệt độ không đều. Kiểm tra bằng súng nhiệt hồng ngoại: quét từ trái sang phải lô sấy ngay sau khi in xong, nhiệt độ chuẩn 170-190°C. Nếu một đầu dưới 160°C thì cần thay thermistor (150.000-250.000 VNĐ) hoặc đèn sấy (600.000-900.000 VNĐ). Trường hợp nhiệt độ đều nhưng vẫn lem thì kiểm tra áp lực lô ép có lệch không.

Quy Trình Chẩn Đoán Từng Bước

Chẩn đoán đúng ngay từ đầu giúp tiết kiệm thời gian và tránh thay nhầm linh kiện. Làm theo thứ tự này để xác định chính xác nguyên nhân.

Kiểm Tra Bằng Test Pattern

In test pattern (vào Service Mode: nhấn giữ nút Clear + Stop, bật máy, chọn Test Print) để tạo bản in đều màu xám hoặc đen. Quan sát vị trí vùng đen: nếu lặp lại đều đặn cứ 94mm một lần thì drum OPC lỗi; nếu chạy dọc suốt chiều dài giấy không theo chu kỳ thì corona wire lỗi; nếu kèm mực chưa khô thì lô sấy lỗi. Mẹo: in 5-10 tờ liên tục, đánh số thứ tự từng tờ, so sánh vị trí vùng đen để xác nhận chu kỳ.

Kiểm Tra Drum OPC Trực Quan

Mở cartridge, rút drum OPC ra (tháo chốt nhựa hai bên, kéo nhẹ về phía mình). Soi đèn pin dọc theo bề mặt drum, quan sát có vết trầy, xước, hoặc mòn không đều không. Cách nhận biết drum mòn: vùng mòn có màu xám nhạt hơn, mất lớp phủ xanh đặc trưng. Nếu thấy vết trầy sâu hoặc mòn rõ ở một đầu thì thay drum ngay (800.000-1.200.000 VNĐ). Lưu ý: không được chạm tay trực tiếp vào bề mặt drum, dùng găng tay hoặc khăn mềm.

Kiểm Tra Nhiệt Độ Lô Sấy

Dùng súng nhiệt hồng ngoại (infrared thermometer) quét từ trái sang phải lô sấy ngay sau khi in xong một tờ. Nhiệt độ chuẩn 170-190°C, chênh lệch giữa hai đầu không quá 10°C. Nếu một đầu dưới 160°C thì thermistor lỗi hoặc đèn sấy yếu. Nếu không có súng nhiệt: đặt tay cách lô sấy 5cm, cảm nhận nhiệt độ có đều không. Nhưng cách này chỉ mang tính tham khảo, không chính xác bằng súng nhiệt.

Giải Pháp Sửa Chữa Chi Tiết

Sau khi xác định đúng nguyên nhân, làm theo hướng dẫn dưới đây để sửa chữa đúng kỹ thuật.

Cách Thay Drum OPC Đúng Kỹ Thuật

Tắt máy, mở nắp trước, rút cartridge ra. Tháo chốt nhựa hai bên drum, kéo drum cũ ra về phía mình. Lắp drum mới: đặt drum vào rãnh, ấn chốt nhựa hai bên cho chặt, kiểm tra drum quay trơn tru không kẹt. Lưu ý quan trọng: không được chạm tay vào bề mặt drum mới, dùng găng tay hoặc giấy A4 lót dưới khi cầm. Sau khi lắp xong, in 5-10 tờ thử để drum “chạy rà” hết lớp bảo vệ. Chi phí drum OPC chính hãng 1.000.000-1.200.000 VNĐ, drum tương thích 800.000-900.000 VNĐ.

Quy Trình Vệ Sinh Corona Wire

Tắt máy, mở nắp cartridge, xác định vị trí corona wire (dây mảnh chạy song song drum, thường có màu vàng kim). Nhúng bông gòn vào cồn 99%, vắt ráo, lau nhẹ dọc theo corona wire từ đầu này sang đầu kia. Không được ấn mạnh vì corona wire rất mỏng (0.05-0.08mm), chỉ cần chạm nhẹ cũng đứt. Nếu corona wire đã đứt thì không vệ sinh được, phải thay cả cụm cartridge hoặc mua corona wire rời (300.000-500.000 VNĐ) và hàn lại (cần kỹ năng hàn tinh vi).

Thay Thermistor Và Đèn Sấy

Tắt máy, rút nguồn, đợi lô sấy nguội hoàn toàn (15-20 phút). Mở nắp sau, tháo cụm lô sấy (mỗi máy khác nhau, xem service manual của e720). Thermistor gắn ở giữa lô sấy, hình viên thuốc nhỏ với dây nối. Tháo thermistor cũ, lắp thermistor mới (150.000-250.000 VNĐ), vặn chặt ốc cố định. Đèn sấy (halogen lamp) nằm trong lô sấy, thay bằng cách rút đèn cũ ra, cắm đèn mới vào đúng rãnh (600.000-900.000 VNĐ). Lưu ý: không chạm tay vào bóng đèn halogen mới, dùng khăn mềm hoặc găng tay để tránh dầu tay làm đèn nổ khi nóng.

Biện Pháp Phòng Ngừa

Duy trì quy trình bảo dưỡng định kỳ giúp giảm 60-70% khả năng xảy ra lỗi đen một đầu trên Toshiba e720.

Vệ Sinh Corona Wire Định Kỳ

Vệ sinh corona wire mỗi 3-6 tháng hoặc sau 10.000-15.000 bản in để tránh cặn mực bám dày gây đứt hoặc phân bố điện tích không đều. Dùng bông gòn nhúng cồn 99%, vắt ráo, lau nhẹ dọc theo corona wire từ đầu này sang đầu kia. Nếu thấy cặn mực dày cứng thì dùng bàn chải lông mềm (như bàn chải đánh răng trẻ em) chải nhẹ, sau đó lau cồn. Không dùng nước vì nước dẫn điện kém, để lâu gỉ corona wire.

Kiểm Tra Nhiệt Độ Lô Sấy Định Kỳ

Dùng súng nhiệt hồng ngoại kiểm tra nhiệt độ lô sấy mỗi 2-3 tháng. Nhiệt độ chuẩn 170-190°C, chênh lệch giữa hai đầu không quá 10°C. Nếu phát hiện một đầu giảm nhiệt (dưới 160°C) thì thay thermistor hoặc đèn sấy ngay để tránh mực không khô kịp gây lem. Thermistor thường bị lỗi sau 50.000-80.000 bản in, đèn sấy sau 100.000-150.000 bản in.

Sử Dụng Giấy Đúng Tiêu Chuẩn

Dùng giấy A4 định lượng 70-80gsm, độ ẩm 4-6%, không bị ẩm mốc hoặc quá khô. Giấy ẩm làm tăng tải lô sấy, giấy quá khô tạo tĩnh điện cao gây hút mực không đều. Bảo quản giấy trong bao kín, tránh nơi ẩm ướt. Nếu giấy bị ẩm thì phơi nắng 1-2 giờ hoặc sấy khô trước khi sử dụng. Không dùng giấy tái chế kém chất lượng vì thường có sợi giấy dài, dễ rơi vào drum và corona wire gây lỗi.

Câu Hỏi Thường Gặp

1. Thay drum OPC có khắc phục được lỗi đen một đầu không nếu nguyên nhân là corona wire?
Không. Nếu lỗi do corona wire đứt hoặc bẩn mà thay drum thì tốn tiền mà không giải quyết được vấn đề. Phải chẩn đoán đúng nguyên nhân bằng cách kiểm tra chu kỳ vùng đen (94mm = drum, không theo chu kỳ = corona) trước khi thay linh kiện.

2. Chi phí sửa chữa lỗi đen một đầu trên Toshiba e720 khoảng bao nhiêu?
Tùy nguyên nhân: vệ sinh corona wire 100.000-200.000 VNĐ, thay corona wire 300.000-500.000 VNĐ, thay drum OPC 800.000-1.200.000 VNĐ, thay thermistor 150.000-250.000 VNĐ, thay đèn sấy 600.000-900.000 VNĐ. Nếu chưa rõ nguyên nhân thì kiểm tra trước, đừng thay nhiều linh kiện cùng lúc.

3. Có thể tự vệ sinh corona wire tại nhà không?
Có, nhưng cần cẩn thận vì corona wire rất mỏng (0.05-0.08mm), chạm nhẹ cũng đứt. Dùng bông gòn nhúng cồn 99%, vắt ráo, lau nhẹ dọc theo dây. Không được ấn mạnh, không dùng nước, không dùng khăn giấy vì sợi giấy dễ bám vào corona wire.

4. Làm sao phân biệt lỗi do drum OPC hay corona wire?
In test pattern, đo khoảng cách giữa các vùng đen: nếu đúng 94mm (chu vi drum e720) thì lỗi drum OPC; nếu vùng đen chạy dọc suốt giấy không theo chu kỳ thì lỗi corona wire. Hoặc mở cartridge, soi đèn pin: drum có vết trầy rõ thì lỗi drum, corona wire đứt hoặc bẩn thì lỗi corona.

5. Lô sấy có thể gây đen một đầu không?
Có, nếu thermistor lỗi hoặc đèn sấy yếu một đầu làm nhiệt độ không đều, mực không khô kịp ở một cạnh giấy sẽ tạo vết đen hoặc lem. Dấu hiệu: vùng đen kèm mực chưa khô, chạm vào dính tay. Kiểm tra bằng súng nhiệt hồng ngoại, nhiệt độ chuẩn 170-190°C.

Lưu Ý Khi Thay Linh Kiện Cho Toshiba E720

Khi thay drum OPC, corona wire, hoặc cụm lô sấy cho Toshiba e720, một số kỹ thuật viên thường dùng linh kiện tương thích (compatible) thay vì chính hãng để giảm chi phí. Drum tương thích giá 800.000-900.000 VNĐ so với chính hãng 1.000.000-1.200.000 VNĐ, nhưng tuổi thọ thường chỉ đạt 70-80% (20.000-25.000 bản in thay vì 30.000-35.000). Nếu máy in khối lượng lớn (trên 1.000 tờ/ngày), nên dùng linh kiện chính hãng để đảm bảo ổn định lâu dài. Ngược lại, nếu in ít (dưới 500 tờ/ngày), linh kiện tương thích chất lượng tốt vẫn đáp ứng được. Khi nhận máy sửa, hỏi rõ khách hàng về khối lượng in hàng ngày và mục đích sử dụng để tư vấn chọn linh kiện phù hợp, tránh tình trạng thay xong vài tháng lại hỏng gây mất uy tín.
