Máy Photo Ricoh Báo Lỗi Khay Giấy Và Cách Xử Lý Nhanh

Lỗi khay giấy là một trong những sự cố phổ biến nhất trên máy photocopy Ricoh, khiến máy từ chối in hoặc hiển thị cảnh báo liên tục. Khi máy photo Ricoh báo lỗi khay giấy, nguyên nhân có thể đến từ cảm biến bị lỗi, khay không đúng vị trí, hoặc giấy bị kẹt bên trong. Bài viết này sẽ hướng dẫn chi tiết cách nhận biết các loại lỗi khay giấy, phân tích nguyên nhân cụ thể, và các bước xử lý hiệu quả để máy hoạt động trở lại bình thường.

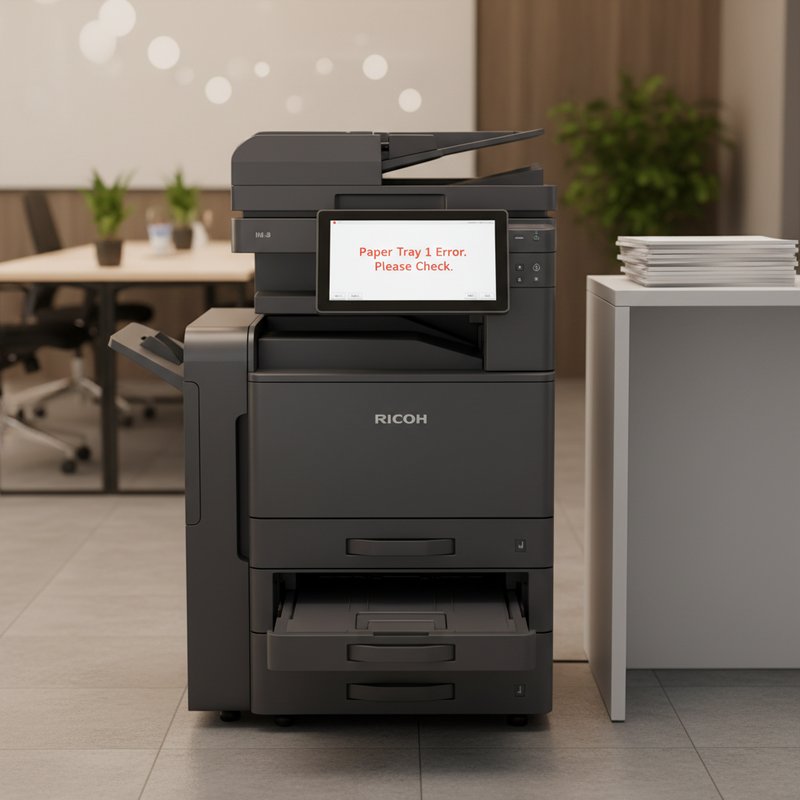

Nguyên Nhân Máy Ricoh Báo Lỗi Khay Giấy

Cảm Biến Khay Giấy Bị Lỗi

Cảm biến khay giấy là linh kiện điện tử giúp máy phát hiện sự hiện diện và trạng thái của khay giấy. Trên máy Ricoh, mỗi khay có ít nhất 2-3 cảm biến: cảm biến phát hiện khay (tray present sensor), cảm biến giấy (paper sensor), và cảm biến kích thước giấy (size sensor). Khi một trong các cảm biến này bị bẩn, bị lệch vị trí, hoặc hỏng hóc, máy sẽ không nhận diện được khay hoặc báo lỗi sai. Cảm biến có thể bị bụi bẩn che phủ sau thời gian dài sử dụng, hoặc bị hư hỏng do va chạm khi tháo lắp khay không cẩn thận. Việc vệ sinh hoặc thay thế cảm biến cần được thực hiện bởi kỹ thuật viên chuyên môn.

Khay Giấy Không Đúng Vị Trí

Khay giấy Ricoh phải được lắp chính xác vào rãnh định vị thì máy mới nhận diện. Nếu khay bị lệch sang trái/phải, không đẩy hết vào trong, hoặc có dị vật cản trở, cảm biến sẽ không tiếp xúc được và máy báo lỗi. Một số model Ricoh có cơ chế khóa khay bằng lẫy nhựa, nếu lẫy này bị gãy hoặc mòn, khay sẽ không cố định chắc chắn. Trường hợp khác là khay giấy bị biến dạng do rơi vỡ hoặc sử dụng lâu ngày, làm cho kích thước khay không khớp với khe lắp. Người dùng cần kiểm tra kỹ rãnh định vị và đảm bảo khay được đẩy sâu vào trong cho đến khi nghe tiếng “click” khóa.

Giấy Bị Kẹt Trong Khay

Giấy kẹt trong khay là nguyên nhân phổ biến khiến máy Ricoh báo lỗi khay giấy. Điều này xảy ra khi giấy bị cuộn góc, dính vào nhau, hoặc có vật lạ (kẹp giấy, băng keo) lẫn vào khay. Cơ cấu kéo giấy (pickup roller) có thể bị mòn hoặc trơn nhựa, không kéo được giấy ra khỏi khay. Trong một số trường hợp, thanh ngăn giấy (separation pad) bị hao mòn khiến nhiều tờ giấy được kéo cùng lúc và gây kẹt. Nếu giấy quá mỏng hoặc quá dày so với khuyến nghị của nhà sản xuất, cũng dễ dẫn đến kẹt giấy. Cần kiểm tra toàn bộ đường đi của giấy từ khay đến bộ phận định hình.

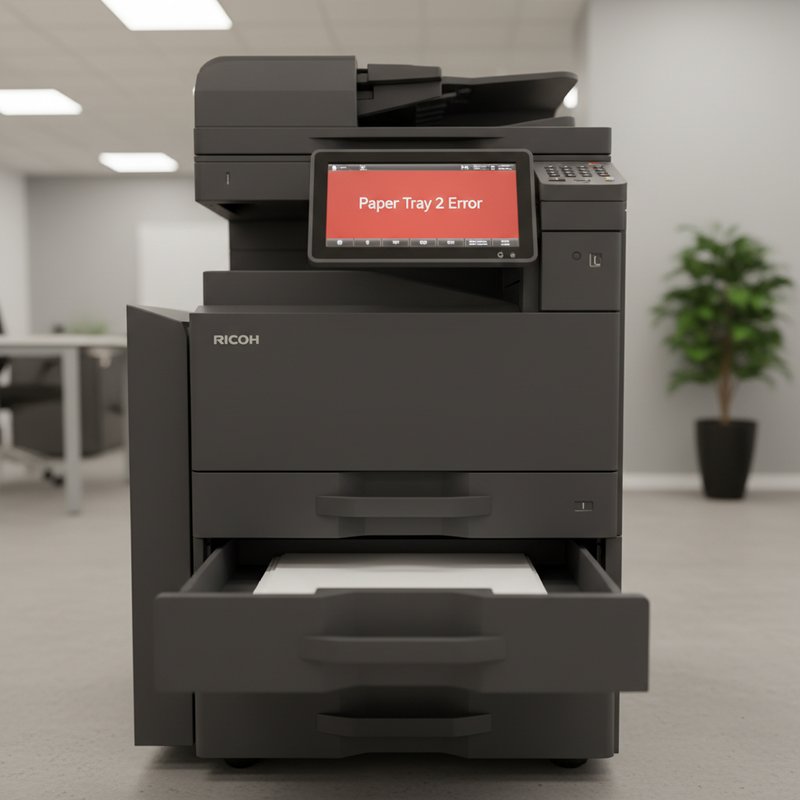

Nhận Biết Các Loại Lỗi Khay Giấy

Lỗi Tray Not Detected Trên Màn Hình

Thông báo “Tray Not Detected” hoặc “Tray 1/2/3 Not Found” xuất hiện khi máy không phát hiện được khay giấy dù khay đã được lắp vào. Màn hình điều khiển sẽ hiển thị biểu tượng khay với dấu X màu đỏ hoặc dấu chấm hỏi. Một số model Ricoh còn hiển thị mã lỗi cụ thể như SC320, SC321 tương ứng với từng khay (Tray 1, Tray 2). Lỗi này thường do cảm biến phát hiện khay bị lỗi hoặc khay không lắp đúng vị trí. Máy sẽ từ chối in từ khay bị lỗi nhưng vẫn có thể in từ các khay khác nếu chúng hoạt động bình thường.

Lỗi Empty Tray Khi Khay Còn Giấy

Lỗi “Empty Tray” hoặc “Load Paper” xuất hiện mặc dù khay vẫn còn đầy giấy là dấu hiệu cảm biến giấy (paper level sensor) bị lỗi. Cảm biến này thường là một cánh tay nhựa nằm dưới đáy khay, nâng lên khi có giấy và hạ xuống khi hết giấy. Nếu cánh tay này bị bẩn, kẹt, hoặc gãy, máy sẽ luôn báo hết giấy. Một nguyên nhân khác là giấy không được đặt đủ cao để chạm vào cảm biến, hoặc loại giấy quá mỏng khiến trọng lượng không đủ kích hoạt cảm biến. Trong trường hợp này, cần vệ sinh hoặc kiểm tra lại cơ chế cảm biến mức giấy.

Lỗi Tray Mismatch Size

Thông báo “Tray Mismatch” hoặc “Paper Size Mismatch” xuất hiện khi kích thước giấy thực tế trong khay không khớp với cài đặt trong hệ thống máy. Ví dụ, hệ thống được cài đặt khay 1 chứa giấy A4, nhưng thực tế người dùng đặt giấy A3 hoặc Letter. Cơ chế phát hiện kích thước giấy trên Ricoh sử dụng các thanh trượt định vị và cảm biến vị trí. Nếu thanh trượt không được điều chỉnh khớp với giấy, hoặc cảm biến đọc sai, máy sẽ báo lỗi. Lỗi này cũng xảy ra khi người dùng thay đổi kích thước giấy mà quên cập nhật cài đặt qua menu máy. Cần đảm bảo thanh trượt khớp chặt với mép giấy và cài đặt kích thước giấy chính xác trong menu System Settings.

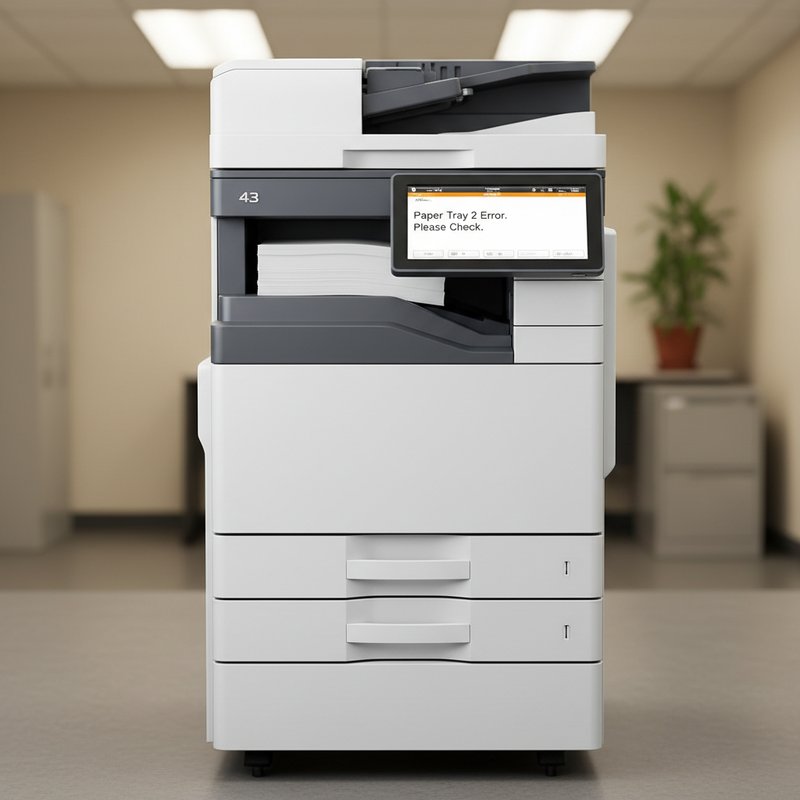

Các Bước Xử Lý Lỗi Khay Giấy Ricoh

Bước 1 Kiểm Tra Và Lắp Lại Khay Giấy

Đầu tiên, mở hoàn toàn khay giấy ra khỏi máy bằng cách kéo nhẹ nhàng và đều tay. Kiểm tra trực quan xem khay có bị biến dạng, nứt vỡ, hoặc mất các chi tiết nhựa không. Kiểm tra rãnh định vị của khay và khe lắp bên trong máy xem có dị vật hoặc vết bẩn cản trở không. Lau sạch các tiếp điểm kim loại trên khay (nếu có) bằng vải mềm khô. Sau đó, lắp khay trở lại máy bằng cách đẩy thẳng và đều vào trong cho đến khi nghe tiếng khóa. Đảm bảo khay nằm thẳng, không bị nghiêng một bên. Thử đóng mở khay vài lần để chắc chắn cơ chế hoạt động trơn tru. Nếu sau khi lắp lại mà máy vẫn báo lỗi, có thể cảm biến bên trong máy bị vấn đề.

Bước 2 Vệ Sinh Cảm Biến Khay

Các cảm biến khay giấy thường nằm ở hai bên khe lắp khay, có dạng nhỏ màu đen hoặc trong suốt. Sử dụng đèn pin chiếu vào khe lắp để xác định vị trí cảm biến. Dùng bông gòn hoặc vải mềm khô, hoặc có thể dùng bông tăm, lau nhẹ nhàng bề mặt cảm biến để loại bỏ bụi bẩn. Không dùng dung dịch tẩy rửa mạnh hoặc cồn nồng độ cao vì có thể làm hỏng cảm biến quang học. Đối với cảm biến mức giấy (cánh tay nhựa dưới đáy khay), kiểm tra xem nó có di chuyển tự do không, nếu bị kẹt thì nhẹ nhàng giải phóng. Sau khi vệ sinh, lắp lại khay và kiểm tra xem máy đã nhận diện đúng chưa. Nếu vệ sinh không hiệu quả, cảm biến có thể đã hỏng và cần thay thế.

Bước 3 Cấu Hình Lại Kích Thước Giấy

Truy cập vào menu máy bằng cách nhấn nút Settings hoặc System Settings trên bảng điều khiển. Tìm mục “Paper Settings” hoặc “Tray Settings”. Chọn khay cần cấu hình (Tray 1, 2, 3, hoặc Bypass Tray). Xác nhận kích thước giấy hiện tại trong menu và so sánh với giấy thực tế trong khay. Nếu không khớp, chọn kích thước đúng từ danh sách (A4, A3, Letter, Legal, v.v.). Một số model Ricoh cho phép chọn “Auto Detect” để máy tự động phát hiện kích thước. Sau khi cài đặt xong, chọn “Apply” hoặc “OK” để lưu. Kiểm tra lại bằng cách in thử một trang test. Nếu máy vẫn báo lỗi mismatch, cần kiểm tra xem thanh trượt điều chỉnh giấy trong khay có khớp chặt với mép giấy không.

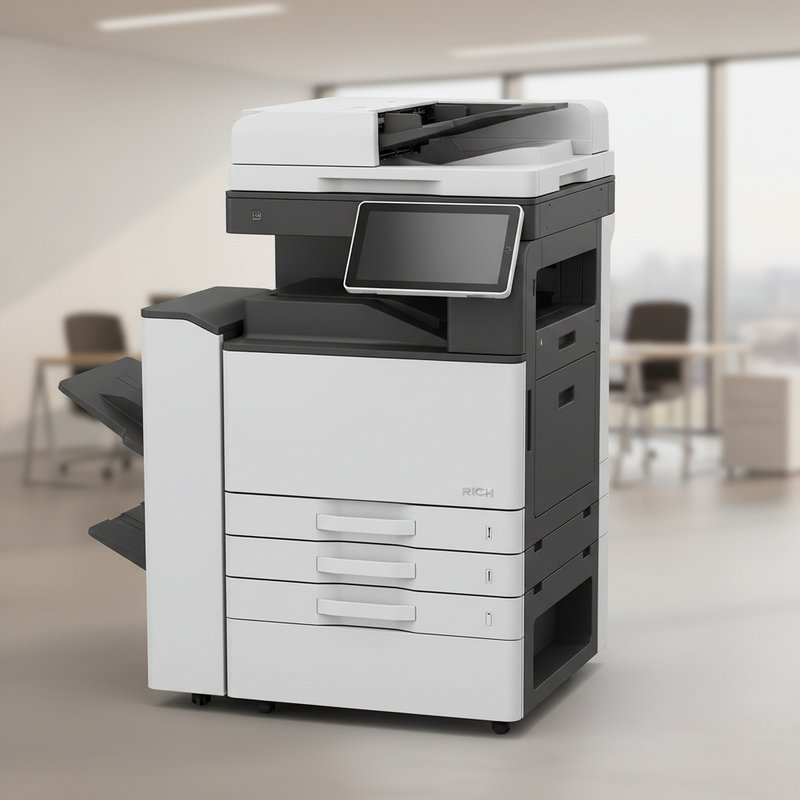

Câu Hỏi Thường Gặp Về Lỗi Khay Giấy

Tại Sao Máy Không Nhận Khay Giấy

Máy không nhận khay giấy thường do một trong ba nguyên nhân chính. Thứ nhất, cảm biến phát hiện khay (tray present sensor) bị bẩn, lệch vị trí, hoặc hỏng hóc. Cảm biến này thường là một công tắc nhỏ hoặc cảm biến quang học nằm ở hai bên khe lắp khay. Khi khay được đẩy vào, nó sẽ ấn vào công tắc hoặc che chắn tia sáng để báo hiệu máy. Nếu cảm biến không hoạt động, máy sẽ không biết khay đã được lắp. Thứ hai, khay giấy bị biến dạng hoặc các chi tiết nhựa định vị bị gãy, khiến khay không khớp đúng vị trí. Thứ ba, firmware của máy có thể bị lỗi, dẫn đến việc không nhận diện khay ngay cả khi phần cứng hoàn toàn bình thường. Trong trường hợp này, thử reset máy hoặc cập nhật firmware.

Có Thể Tự Sửa Lỗi Khay Giấy Không

Nhiều trường hợp lỗi khay giấy có thể tự xử lý được nếu nguyên nhân chỉ là vấn đề đơn giản như khay không lắp đúng, cảm biến bị bẩn, hoặc cấu hình kích thước giấy sai. Người dùng có thể tự kiểm tra và lắp lại khay, vệ sinh cảm biến bằng bông gòn khô, hoặc điều chỉnh cài đặt qua menu máy. Tuy nhiên, nếu nguyên nhân là cảm biến hỏng, bo mạch điều khiển khay bị lỗi, hoặc cơ cấu cơ khí bên trong bị gãy, cần liên hệ kỹ thuật viên chuyên môn. Việc tự ý tháo rời các bộ phận bên trong máy có thể làm mất bảo hành và gây hỏng hóc thêm. Nếu sau khi thử các bước cơ bản mà lỗi vẫn tiếp diễn, nên gọi dịch vụ kỹ thuật để được hỗ trợ chuyên sâu.

Chi Phí Sửa Lỗi Khay Giấy Khoảng Bao Nhiêu

Chi phí sửa lỗi khay giấy Ricoh phụ thuộc vào nguyên nhân cụ thể và linh kiện cần thay thế. Nếu chỉ cần vệ sinh cảm biến hoặc điều chỉnh cấu hình, chi phí có thể chỉ từ 200.000 – 500.000 VNĐ cho dịch vụ kiểm tra và bảo trì cơ bản. Trường hợp cần thay cảm biến khay hoặc cảm biến giấy, chi phí linh kiện khoảng 300.000 – 800.000 VNĐ tuỳ model máy, cộng thêm phí công thay thế. Nếu phải thay toàn bộ khay giấy do biến dạng hoặc gãy, chi phí có thể lên đến 1.500.000 – 3.000.000 VNĐ cho khay chính hãng Ricoh. Khay tương thích có giá rẻ hơn nhưng cần chọn nhà cung cấp uy tín. Chi phí sửa chữa bo mạch điều khiển khay (nếu cần) có thể từ 1.000.000 – 2.500.000 VNĐ. Để tiết kiệm, nên bảo dưỡng định kỳ và xử lý sớm các lỗi nhỏ trước khi chúng trở nên nghiêm trọng.

Cách Phòng Tránh Lỗi Khay Giấy Hiệu Quả

Lắp Khay Giấy Đúng Cách

Khi lắp khay giấy vào máy Ricoh, cần thao tác nhẹ nhàng và chính xác. Đầu tiên, giữ khay bằng hai tay, đảm bảo khay nằm ngang và thẳng với khe lắp. Đẩy khay vào với lực đều, không xiên một bên. Đẩy cho đến khi nghe tiếng “click” hoặc cảm nhận khay đã khóa chặt. Không đẩy quá mạnh vì có thể làm lệch cơ cấu định vị bên trong. Sau khi lắp, thử kéo nhẹ khay để kiểm tra xem nó đã cố định chưa. Nếu khay có thể kéo ra dễ dàng mà không cần nhấn nút mở, có nghĩa là khay chưa khóa đúng. Tránh va chạm mạnh vào khay khi đang mở hoặc đóng. Hướng dẫn nhân viên văn phòng về cách lắp khay đúng để hạn chế lỗi do sử dụng sai.

Sử Dụng Giấy Đúng Kích Thước

Mỗi khay giấy Ricoh được thiết kế cho các kích thước giấy cụ thể. Trước khi đặt giấy vào khay, cần kiểm tra xem kích thước giấy có khớp với cài đặt của khay trong menu máy không. Các kích thước phổ biến là A4 (210 x 297mm), A3 (297 x 420mm), Letter (216 x 279mm), và Legal (216 x 356mm). Không nên đặt giấy có kích thước lệch quá nhiều so với chuẩn vì sẽ không kích hoạt cảm biến đúng cách. Khi thay đổi kích thước giấy, cần điều chỉnh thanh trượt định vị trong khay sao cho khớp chặt (không quá chặt gây cong giấy, không quá rộng gây lệch giấy) với mép giấy. Sau đó, cập nhật cài đặt kích thước giấy trong menu System Settings tương ứng với khay đó.

Vệ Sinh Khay Giấy Định Kỳ

Nên vệ sinh khay giấy ít nhất mỗi tháng một lần, hoặc thường xuyên hơn nếu môi trường làm việc nhiều bụi. Lấy khay ra khỏi máy và dùng khăn mềm khô hoặc hơi ẩm lau sạch toàn bộ bề mặt khay, đặc biệt là các rãnh định vị và góc cạnh dễ tích tụ bụi. Vệ sinh cơ cấu kéo giấy (pickup roller) bằng cách lau bằng khăn ẩm rồi để khô tự nhiên, hoặc dùng dung dịch vệ sinh cao su chuyên dụng. Kiểm tra thanh ngăn giấy (separation pad) xem có bị mòn không, nếu bề mặt nhẵn bóng thì cần thay mới. Vệ sinh các cảm biến trong khe lắp khay bằng bông gòn khô. Không để giấy ẩm, bẩn, hoặc có ghim kẹp trong khay vì chúng có thể làm hỏng cảm biến và cơ cấu kéo giấy.

Lưu Ý Quan Trọng Khi Xử Lý Khay Giấy

An Toàn Khi Thao Tác Với Khay Giấy

Khi tháo lắp khay giấy, cần đảm bảo máy đã tắt nguồn hoặc ở chế độ chờ để tránh nguy cơ máy bắt đầu in đột ngột gây kẹt tay. Khay giấy có thể khá nặng khi chứa đầy giấy (đặc biệt các khay dung lượng cao 500-1000 tờ), do đó cần dùng hai tay và giữ thăng bằng khi kéo ra. Không nên để khay rơi vì có thể làm vỡ các chi tiết nhựa hoặc gây biến dạng khung khay. Khi vệ sinh cảm biến bên trong máy, cần cẩn thận không chạm vào các bộ phận điện hoặc cơ khí khác. Nếu cần dùng đèn pin để soi vào trong máy, không để đèn quá gần các cảm biến quang học vì có thể ảnh hưởng đến hoạt động của chúng.

Chọn Loại Giấy Phù Hợp Với Khay

Mỗi khay giấy Ricoh có giới hạn về định lượng giấy (gramage) mà nó có thể xử lý. Thông thường, khay tiêu chuẩn hỗ trợ giấy từ 60 đến 105 g/m², trong khi Bypass Tray (khay đa năng) có thể xử lý giấy dày hơn từ 60 đến 300 g/m². Sử dụng giấy quá mỏng (dưới 60 g/m²) có thể gây kẹt giấy do giấy bị cuộn hoặc không kích hoạt được cảm biến. Giấy quá dày sẽ làm mòn nhanh pickup roller và có thể làm hỏng cơ cấu kéo giấy. Giấy nên được bảo quản nơi khô ráo, tránh ẩm vì giấy ẩm dễ dính vào nhau và gây lỗi. Trước khi đặt giấy vào khay, nên xòe nhẹ chồng giấy để tách các tờ ra và đảm bảo không có tờ nào bị dính.

Kiểm Tra Cảm Biến Trước Khi Thay Khay Mới

Nếu quyết định thay khay giấy mới do khay cũ bị hỏng, trước tiên cần kiểm tra xem các cảm biến bên trong máy có hoạt động bình thường không. Lắp khay mới vào và quan sát màn hình máy xem có nhận diện được không. Nếu khay mới vẫn không được nhận diện, có thể cảm biến hoặc bo mạch điều khiển khay bên trong máy bị lỗi. Trong trường hợp này, việc thay khay sẽ không giải quyết được vấn đề. Cần gọi kỹ thuật viên để kiểm tra toàn bộ hệ thống khay giấy. Khi mua khay mới, nên chọn khay chính hãng Ricoh hoặc khay tương thích có chất lượng đã được kiểm chứng. Khay giá rẻ không rõ nguồn gốc có thể không khớp chính xác với khe lắp hoặc làm hỏng cảm biến do kích thước sai lệch.
