Máy Photo Ricoh Bị Lem Mực: Nguyên Nhân Và Cách Khắc Phục

Máy photo Ricoh bị lem mực là vấn đề phổ biến khiến bản in xuất hiện vết đen, vết loang hoặc mực bám vào tay khi chạm. Tình trạng này không chỉ ảnh hưởng đến chất lượng bản in mà còn có thể gây hư hỏng các linh kiện quan trọng nếu không xử lý kịp thời. Bài viết này phân tích chi tiết các nguyên nhân kỹ thuật và hướng dẫn khắc phục hiệu quả cho các dòng máy Ricoh MP, IM và Aficio.

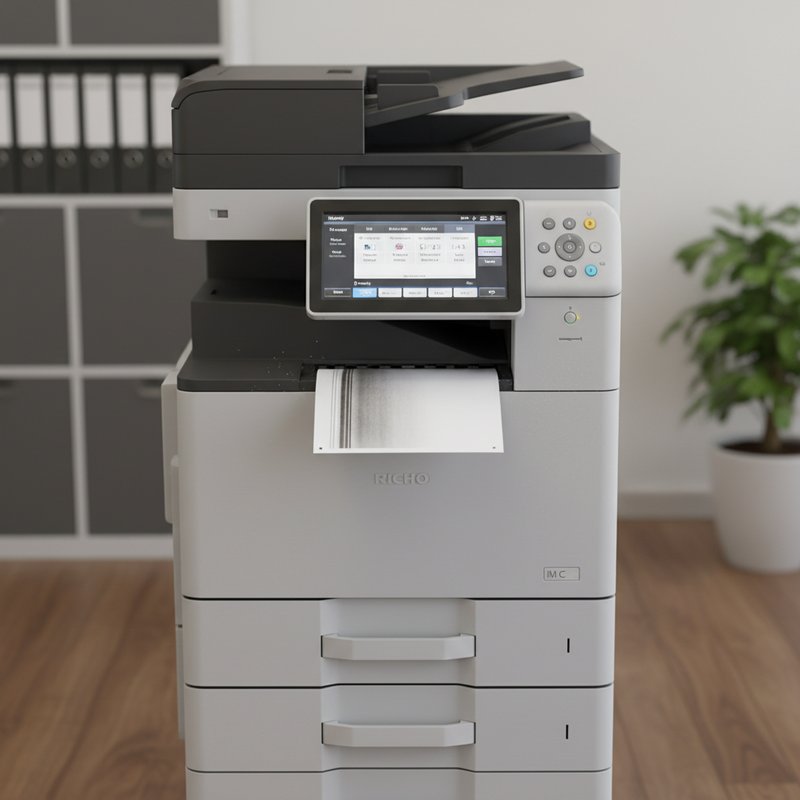

Dấu Hiệu Nhận Biết Máy Photo Ricoh Bị Lem Mực

Các Biểu Hiện Trên Bản In

Vết lem mực trên máy photo Ricoh thường xuất hiện dưới dạng vệt đen dài theo chiều di chuyển của giấy, đặc biệt rõ ràng trên vùng có mật độ in cao. Khi chạm vào bản in, mực chưa khô sẽ bám vào tay hoặc bị lem ra. Trên các dòng MP 2554, MP 3054 và MP 4054, hiện tượng này thường đi kèm với nhiệt độ sấy không đủ hoặc lô sấy bị mòn. Một số trường hợp vết lem có dạng điểm nhỏ phân tán đều trên bản in, báo hiệu trống OPC hoặc blade gạt đang có vấn đề.

Vị Trí Xuất Hiện Vết Lem

Vết lem thường tập trung ở mép giấy hoặc vùng có hình ảnh đậm màu, đặc biệt khi in liên tục khối lượng lớn. Trên các dòng Aficio MP 4002 và MP 5002, vết lem dọc theo chiều giấy chạy thường do lô sấy bám bẩn hoặc bị mòn. Nếu vết lem xuất hiện theo chu kỳ cố định (ví dụ cứ 9.4cm trên MP series), đây là dấu hiệu trống OPC có vấn đề vì chu vi trống OPC tiêu chuẩn Ricoh là 94mm. Vết lem ngẫu nhiên không theo quy luật thường liên quan đến mực toner kém chất lượng hoặc developer hết từ tính.

Phân Biệt Lem Mực Với Các Lỗi In Khác

Lem mực khác với lỗi in mờ ở chỗ mực đã xuất hiện trên giấy nhưng chưa được định hình hoàn toàn. Lỗi in mờ do thiếu mực hoặc trống OPC yếu sẽ cho hình ảnh nhạt, trong khi lem mực cho hình ảnh đậm nhưng dễ bị lem khi chạm. Lỗi đen nền tạo màu xám đồng đều trên toàn bộ trang, còn lem mực chỉ ảnh hưởng vùng có hình ảnh. Kinh nghiệm thực tế cho thấy nhiều kỹ thuật viên hay nhầm lẫn lem mực với lỗi trống OPC bẩn – cách phân biệt nhanh là dùng giấy ẩm lau nhẹ vết in: nếu mực dễ lem ra thì đó là lỗi sấy, nếu không lem được là lỗi trống.

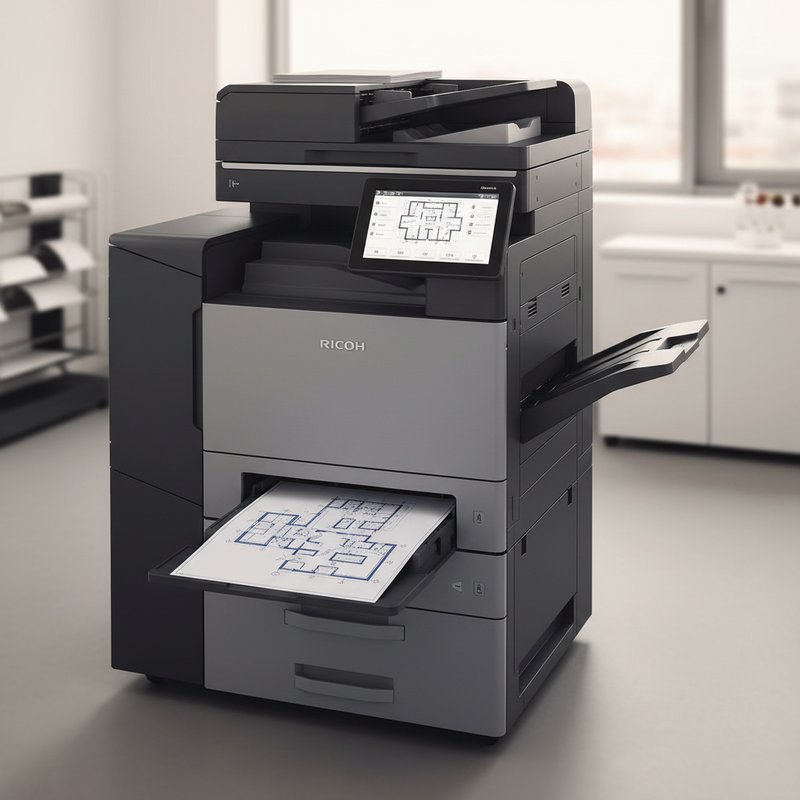

Nguyên Nhân Từ Cụm Sấy (Fuser Unit) Ricoh

Lô Sấy Bị Mòn Hoặc Bẩn

Cụm sấy (fuser unit) chịu trách nhiệm nung nóng và ép mực lên giấy. Lô sấy trên các dòng MP 2554, MP 3054, MP 4054 có tuổi thọ khoảng 150,000-200,000 trang. Khi bề mặt lô sấy bị mòn hoặc bám bẩn, nhiệt truyền không đều dẫn đến mực không được định hình hoàn toàn. Dấu hiệu nhận biết lô sấy mòn là bề mặt mất độ bóng, xuất hiện vết xước hoặc lớp coating bị bong tróc. Thực tế triển khai cho thấy việc vệ sinh lô sấy định kỳ bằng cồn IPA có thể kéo dài tuổi thọ thêm 20,000-30,000 trang.

Nhiệt Độ Sấy Không Đạt Chuẩn

Nhiệt độ sấy tiêu chuẩn cho các dòng Ricoh MP là 170-190°C tùy loại giấy. Khi thermistor (cảm biến nhiệt) hoặc heating element (bóng đèn sấy) gặp vấn đề, nhiệt độ không đạt ngưỡng cần thiết để mực bám chắc. Trên Ricoh IM 2702, IM 3502, IM 4502, người dùng có thể kiểm tra nhiệt độ sấy thực tế qua Service Mode SP5-803 (Fuser Test Mode). Nếu nhiệt độ hiển thị dưới 160°C khi máy đã warm-up, cần kiểm tra thermistor hoặc heating element. Chi phí thay bóng đèn sấy cho MP series dao động 800,000-1,200,000 VNĐ tùy model.

Lỗi Thermistor Và Mã SC 541-545

Thermistor là cảm biến nhiệt báo về nhiệt độ thực tế của lô sấy cho bo mạch điều khiển. Khi thermistor bị lỗi, máy sẽ báo mã SC 541 (Thermistor error), SC 542 (Low temperature), SC 543 (High temperature), SC 544 (Fuser motor error), hoặc SC 545 (Fuser lamp error). Trên các dòng Aficio MP 4002 và MP 5002, SC 542 thường xuất hiện khi nhiệt độ không lên được do bóng đèn sấy yếu hoặc nguồn cấp điện cho fuser có vấn đề. Reset mã lỗi qua SP5-320 (Counter Reset) chỉ tạm thời, cần thay thermistor hoặc cụm sấy hoàn chỉnh để xử lý triệt để. Giá cụm sấy chính hãng cho MP 3054 khoảng 4,500,000-6,000,000 VNĐ.

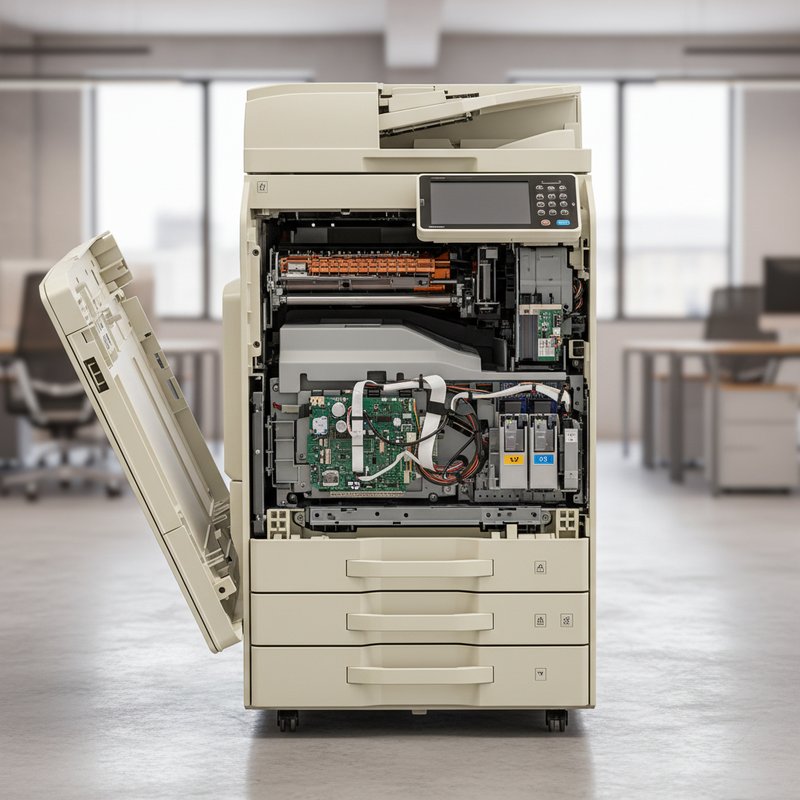

Nguyên Nhân Từ Trống Quang Và Blade Gạt

Trống OPC Bị Trầy Xước Hoặc Hết Tuổi Thọ

Trống OPC (Organic Photoconductor) là bộ phận cảm quang tạo ảnh tiềm trong quá trình in. Tuổi thọ trống OPC tiêu chuẩn Ricoh là 60,000-100,000 trang tùy model. Khi trống bị trầy xước, bề mặt bị hư hại sẽ không giữ mực đúng cách, dẫn đến mực tràn ra ngoài vùng hình ảnh. Kiểm tra trống OPC bằng cách tháo hộp mực ra và soi đèn led – nếu thấy vệt dọc hoặc điểm sáng bất thường trên bề mặt xanh lá cây của trống, đó là dấu hiệu hư hỏng. Trên MP 2554 và MP 3054, trống OPC và blade gạt thường đi kèm trong một cụm (drum unit), giá thay thế khoảng 2,000,000-3,000,000 VNĐ.

Blade Gạt Bị Mòn Hoặc Bám Bẩn

Blade gạt (cleaning blade) có nhiệm vụ loại bỏ mực dư trên trống OPC sau mỗi lần in. Khi blade mòn hoặc bị bẩn, mực dư không được loại bỏ sạch và sẽ bám lại vào vùng in tiếp theo gây lem. Dấu hiệu blade gạt hỏng là vết lem xuất hiện theo chu kỳ 94mm (chu vi trống OPC). Thực tế khi triển khai, nhiều kỹ thuật viên hay mắc lỗi chỉ thay trống OPC mà không thay blade, dẫn đến trống mới nhanh hỏng vì blade cũ trầy xước trống. Với các dòng IM series, Ricoh khuyến cáo thay trống và blade đồng thời để đảm bảo hiệu suất tối ưu.

Lỗi Corona Sạc Âm Trên MP Series

Corona sạc âm (primary corona hoặc charging corona) tạo điện tích âm đồng đều trên trống OPC trước khi laser chiếu. Nếu dây corona bị bẩn hoặc đứt, trống không được sạc đều, mực sẽ bám không đúng vị trí. Trên MP 3054 và MP 4054, kiểm tra corona bằng cách mở nắp máy và quan sát dây corona (dây vonfram mỏng) – nếu thấy bụi toner bám dày hoặc dây bị đứt, cần vệ sinh hoặc thay mới. Vệ sinh corona bằng que cotton tẩm cồn IPA, chú ý không dùng lực mạnh vì dây rất mỏng (đường kính ~0.1mm). Chi phí thay corona đơn lẻ khoảng 300,000-500,000 VNĐ nếu không thay cả drum unit.

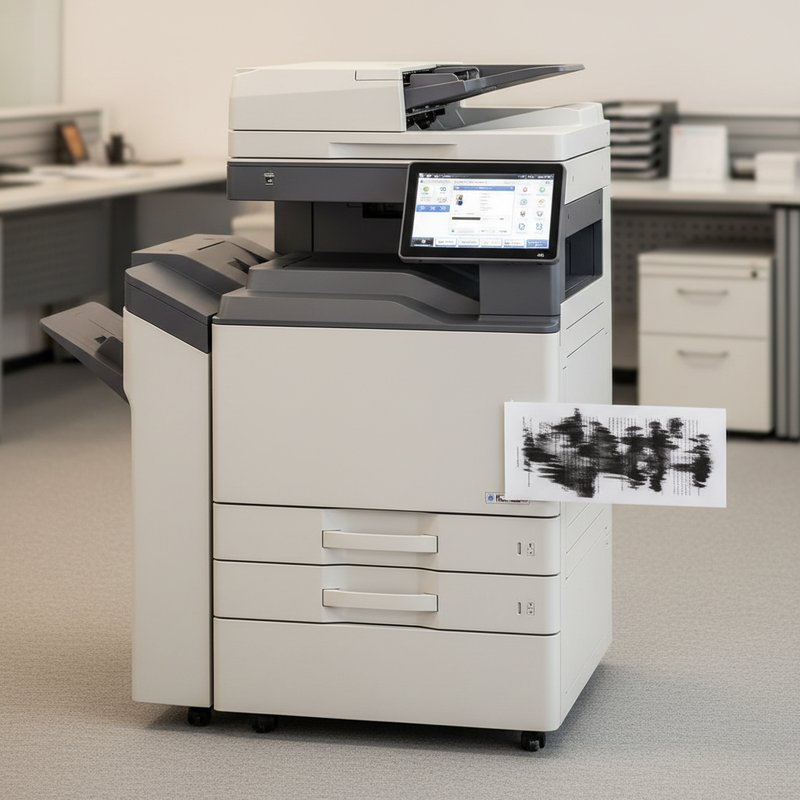

Nguyên Nhân Từ Mực Toner Và Developer

Mực Toner Kém Chất Lượng Hoặc Hết Hạn

Mực toner chính hãng Ricoh có kích thước hạt đều (5-10 micron) và điểm nóng chảy ổn định (150-170°C). Mực toner kém chất lượng hoặc hết hạn có kích thước hạt không đều, điểm nóng chảy thấp hơn hoặc thiếu chất phủ bề mặt (coating agent), dẫn đến mực không bám chắc trên giấy. Trên MP 2554, MP 3054, MP 4054, việc sử dụng mực không chính hãng còn có thể làm hỏng developer và trống OPC sớm hơn. Dấu hiệu mực kém là vết lem xuất hiện ngay cả khi cụm sấy hoạt động bình thường. Giá mực chính hãng MP 3054 khoảng 450,000-600,000 VNĐ/hộp, trong khi mực tương thích chỉ 250,000-350,000 VNĐ nhưng tuổi thọ thường ngắn hơn 30-40%.

Developer Bị Hư Hoặc Mất Từ Tính

Developer (bột từ) có nhiệm vụ mang mực toner lên trống OPC theo hình ảnh điện tích. Developer tiêu chuẩn Ricoh có tuổi thọ 200,000-300,000 trang. Khi developer mất từ tính hoặc bị oxy hóa, khả năng mang mực giảm, dẫn đến mực bám không đều và lem ra ngoài vùng hình ảnh. Kiểm tra developer bằng nam châm: developer tốt sẽ bám chặt vào nam châm, developer hỏng bám yếu hoặc không bám. Trên Aficio MP 4002 và MP 5002, developer thường đi kèm trong cụm drum hoặc bán riêng, giá khoảng 1,500,000-2,000,000 VNĐ. Thực tế triển khai cho thấy việc thay developer kịp thời giúp giảm 60-70% tình trạng lem mực.

Tỷ Lệ Mực/Developer Không Cân Đối

Tỷ lệ mực/developer tiêu chuẩn Ricoh là 8-10% toner trong hỗn hợp. Khi tỷ lệ này mất cân đối (quá nhiều hoặc quá ít toner), mực sẽ không được phân phối đều lên trống. Trên MP 3054, MP 4054, máy tự động điều chỉnh tỷ lệ này qua cảm biến toner density (ATR sensor). Nếu sensor bị lỗi hoặc bẩn, máy sẽ cấp mực không đúng, dẫn đến lem mực hoặc in mờ. Kiểm tra và điều chỉnh toner density qua Service Mode SP5-310 (Toner Density Adjustment). Nếu máy hiển thị toner density ngoài khoảng 1.3-1.5Vdc, cần vệ sinh ATR sensor hoặc thay developer.

Quy Trình Chẩn Đoán Máy Photo Ricoh Bị Lem Mực

Kiểm Tra Trực Quan Ban Đầu

Bước đầu tiên là kiểm tra trực quan các bộ phận dễ tiếp cận. Mở nắp trước máy, tháo hộp mực ra và kiểm tra: bề mặt trống OPC có trầy xước không, blade gạt có mòn hoặc cong không, corona có bẩn không. Kiểm tra lô sấy qua cửa sau máy – nếu thấy bề mặt lô sấy bám mực hoặc mất độ bóng, đây là nguyên nhân chính. Trên MP 2554, MP 3054, MP 4054, nếu lem mực chỉ xuất hiện khi in đậm (coverage cao), vấn đề thường do cụm sấy yếu. Nếu lem xuất hiện cả khi in nhẹ, vấn đề thường do trống hoặc blade.

Chạy Test Print Và Phân Tích Mẫu

Chạy test print để xác định chính xác nguyên nhân. In một trang có vùng đen đặc 100% và vùng trắng. Nếu vết lem xuất hiện theo chu kỳ 94mm (chu vi trống OPC), vấn đề do trống hoặc blade. Nếu vết lem không theo chu kỳ hoặc chỉ xuất hiện ở vùng đậm, vấn đề do cụm sấy hoặc mực. Trên IM 2702, IM 3502, IM 4502, máy có chức năng in test pattern tự động qua menu Diagnostic – sử dụng chức năng này để phân tích nhanh. Phân tích vị trí vết lem cũng quan trọng: vết lem ở mép giấy thường do seal trống OPC hở, vết lem ở giữa trang thường do lô sấy.

Sử Dụng Service Mode Để Kiểm Tra (SP5-803)

Service Mode của Ricoh cung cấp các công cụ chẩn đoán chuyên sâu. Truy cập Service Mode bằng cách nhấn Clear/Stop + Interrupt + Clear/Stop trong 3 giây ở màn hình chính. Các SP code hữu ích:
– SP5-803 (Fuser Test): Kiểm tra nhiệt độ lô sấy thực tế – nếu dưới 160°C khi warm-up hoàn tất, cụm sấy có vấn đề
– SP5-801-001 (Print Counter): Xem số trang đã in để ước tính tuổi thọ trống/developer
– SP5-310 (Toner Density Adjustment): Kiểm tra và điều chỉnh tỷ lệ mực/developer
– SP5-320 (Counter Reset): Reset bộ đếm sau khi thay linh kiện

Thực tế triển khai cho thấy 80% trường hợp lem mực do cụm sấy, 15% do trống/blade, 5% do mực kém chất lượng.

Hướng Dẫn Khắc Phục Từng Nguyên Nhân

Vệ Sinh Và Thay Thế Cụm Sấy

Nếu lô sấy chỉ bẩn chưa mòn, vệ sinh bằng cồn IPA và vải mềm. Tắt máy, chờ lô sấy nguội hoàn toàn (khoảng 30 phút), mở nắp sau và lau nhẹ bề mặt lô sấy theo chiều dọc. Tránh dùng lực mạnh vì có thể làm trầy bề mặt. Nếu lô sấy đã mòn (mất độ bóng, coating bong tróc), cần thay mới. Quy trình thay cụm sấy trên MP 3054:
1. Tắt máy, rút nguồn, chờ nguội
2. Mở nắp sau, tháo 4 ốc cố định cụm sấy
3. Rút nhẹ cụm sấy ra, ngắt kết nối điện
4. Lắp cụm sấy mới theo thứ tự ngược lại
5. Vào SP5-320 reset bộ đếm fuser
Chi phí cụm sấy chính hãng: MP 2554 (3,500,000 VNĐ), MP 3054 (4,500,000 VNĐ), MP 4054 (6,000,000 VNĐ).

Thay Trống OPC Và Blade Gạt Đúng Kỹ Thuật

Thay trống OPC và blade gạt đồng thời để tránh trống mới bị trầy sớm. Trên MP series, trống và blade thường đi kèm trong một drum unit. Quy trình thay:
1. Tắt máy, tháo hộp mực cũ
2. Tháo drum unit cũ (thường có 2 chốt cố định hai bên)
3. Lắp drum unit mới, chú ý không để ánh sáng chiếu trực tiếp vào trống OPC
4. Lắp lại hộp mực
5. Vào SP5-801-007 reset bộ đếm drum
6. In test print kiểm tra

Lưu ý kỹ thuật: khi lắp drum mới, tránh chạm tay vào bề mặt trống OPC (màu xanh lá cây) vì dầu mỡ tay sẽ làm hỏng trống. Sử dụng găng tay sạch hoặc chỉ cầm vào các vị trí nhựa. Giá drum unit: MP 2554 (2,000,000 VNĐ), Aficio MP 5002 (3,500,000 VNĐ).

Reset Mã Lỗi Và Điều Chỉnh Nhiệt Độ

Sau khi thay linh kiện, cần reset các bộ đếm và mã lỗi. Các SP code cần thiết:
– SP5-320-001: Reset Fuser counter sau khi thay cụm sấy
– SP5-320-002: Reset Drum counter sau khi thay trống
– SP5-320-003: Reset Developer counter sau khi thay developer

Nếu nhiệt độ sấy cần điều chỉnh (ví dụ khi sử dụng giấy dày), vào SP5-807 (Fuser Temperature Adjustment). Tăng nhiệt độ theo bước 5°C mỗi lần, không tăng quá 200°C để tránh làm hỏng giấy. Thực tế triển khai cho thấy với giấy 80gsm (giấy văn phòng thông thường), nhiệt độ 170-175°C là tối ưu. Giấy dày 120-160gsm cần 185-190°C. Sau khi điều chỉnh, in 10-20 trang thử để kiểm tra.

Biện Pháp Phòng Ngừa Lỗi Lem Mực

Chu Kỳ Bảo Dưỡng Định Kỳ Cho MP/IM Series

Ricoh khuyến cáo bảo dưỡng định kỳ theo số trang in:
– Mỗi 10,000 trang: Vệ sinh corona, vệ sinh đường giấy
– Mỗi 30,000 trang: Vệ sinh lô sấy, kiểm tra blade gạt
– Mỗi 60,000 trang: Thay trống OPC và blade gạt
– Mỗi 150,000 trang: Thay cụm sấy hoàn chỉnh

Trên các dòng IM 2702, IM 3502, IM 4502, máy sẽ tự động nhắc bảo dưỡng khi đến hạn. Không bỏ qua các thông báo này vì bảo dưỡng kịp thời giúp giảm 70-80% các sự cố lem mực. Chi phí bảo dưỡng định kỳ (vật tư + công) cho MP 3054 khoảng 1,500,000-2,000,000 VNĐ/lần.

Lựa Chọn Mực Và Phụ Tùng Chính Hãng

Sử dụng mực và phụ tùng chính hãng Ricoh để đảm bảo chất lượng in và tuổi thọ máy. Mực chính hãng có kích thước hạt đều, điểm nóng chảy ổn định, không gây hại cho trống và developer. Phụ tùng chính hãng (trống, blade, fuser) được thiết kế tối ưu cho từng model, đảm bảo tương thích hoàn toàn. Tuy giá mực chính hãng cao hơn mực tương thích 30-40%, nhưng tuổi thọ dài hơn và giảm nguy cơ hỏng máy. Chi phí sửa chữa một lần do mực kém chất lượng thường cao hơn nhiều so với tiết kiệm được từ việc dùng mực rẻ.

Thiết Lập Môi Trường Hoạt Động Phù Hợp

Máy photo Ricoh hoạt động tốt nhất trong môi trường:
– Nhiệt độ: 18-28°C
– Độ ẩm: 40-70%
– Thông gió: Tốt, tránh bụi nhiều

Môi trường quá lạnh (dưới 15°C) khiến mực khó nóng chảy, dễ lem. Môi trường quá nóng (trên 30°C) khiến mực dễ bị oxy hóa. Độ ẩm quá thấp (dưới 30%) tạo tĩnh điện, mực bám không đều. Độ ẩm quá cao (trên 80%) khiến giấy ẩm, mực khó bám. Trên MP 4054 và IM 4502, máy có cảm biến môi trường và sẽ báo lỗi nếu điều kiện không phù hợp. Đặt máy cách tường ít nhất 20cm để đảm bảo thông gió tốt cho cụm sấy.

Câu Hỏi Thường Gặp

Chi Phí Sửa Chữa Máy Photo Ricoh Bị Lem Mực?

Chi phí sửa chữa lem mực phụ thuộc nguyên nhân cụ thể. Nếu chỉ cần vệ sinh lô sấy và corona, chi phí khoảng 200,000-400,000 VNĐ (công + vật tư vệ sinh). Thay trống OPC và blade gạt cho MP 2554 khoảng 2,000,000-2,500,000 VNĐ (drum unit + công thay). Thay cụm sấy cho MP 3054 khoảng 5,000,000-6,500,000 VNĐ (cụm sấy chính hãng + công thay + reset). Nếu cần thay đồng thời nhiều linh kiện (trống + sấy + developer), chi phí có thể lên đến 8,000,000-10,000,000 VNĐ. Giá công thay linh kiện thường 300,000-500,000 VNĐ/lần.

Tự Sửa Lem Mực Ricoh Có Khó Không?

Đối với các thao tác đơn giản như vệ sinh corona, vệ sinh lô sấy, người dùng có kinh nghiệm kỹ thuật cơ bản có thể tự làm theo hướng dẫn. Tuy nhiên, thay cụm sấy hoặc thay trống OPC đòi hỏi kỹ năng chuyên môn và công cụ phù hợp. Sai sót khi thay linh kiện (ví dụ lắp không chính xác, không reset bộ đếm) có thể gây hư hỏng thêm. Các model mới như IM series có nhiều bộ phận điện tử nhạy cảm, không nên tự mở máy nếu không có kinh nghiệm. Đối với doanh nghiệp, nên thuê dịch vụ bảo trì định kỳ để đảm bảo máy luôn hoạt động ổn định.

Lem Mực Có Làm Hỏng Máy Lâu Dài Không?

Nếu không xử lý kịp thời, lem mực có thể gây hư hỏng lâu dài. Mực lem tích tụ trên lô sấy lâu ngày sẽ cháy dính vào bề mặt, khó vệ sinh và làm giảm hiệu suất truyền nhiệt. Mực tràn vào các bộ phận khác như corona, sensor, bo mạch có thể gây chập điện hoặc đọc sai tín hiệu. Trống OPC tiếp xúc với mực dư lâu ngày sẽ bị oxy hóa, giảm tuổi thọ từ 100,000 xuống còn 50,000-60,000 trang. Developer bị ô nhiễm bởi mực kém chất lượng sẽ mất từ tính sớm. Chi phí sửa chữa khi đã hỏng nhiều linh kiện có thể bằng 40-50% giá máy mới.

Ricoh Model Nào Hay Bị Lem Mực Nhất?

Theo thống kê thực tế từ các trung tâm bảo hành, các model Ricoh sử dụng cụm sấy film (như Aficio MP 4002, MP 5002) thường gặp vấn đề lem mực nhiều hơn các model sử dụng cụm sấy roller (như MP 2554, MP 3054). Nguyên nhân do cụm sấy film có bề mặt mỏng hơn, dễ bị mòn khi in khối lượng lớn liên tục. Các dòng IM series mới (IM 2702, IM 3502, IM 4502) đã cải thiện thiết kế cụm sấy, tỷ lệ lỗi lem mực giảm khoảng 40% so với dòng MP cũ. Tuy nhiên, nếu sử dụng mực không chính hãng, tất cả các model đều có nguy cơ lem mực cao như nhau.
