Máy Photo Ricoh Bị Kêu – Nguyên Nhân Và Cách Xử Lý

Khi máy photo Ricoh bị kêu bất thường trong quá trình vận hành, đây là dấu hiệu cảnh báo sớm về các vấn đề cơ khí, điện tử hoặc vật tư tiêu hao đang xuống cấp. Tiếng kêu không chỉ gây khó chịu cho môi trường làm việc mà còn có thể dẫn đến hỏng hóc nghiêm trọng nếu không được xử lý kịp thời. Bài viết này phân tích chi tiết các loại tiếng kêu phổ biến, nguyên nhân gốc rễ và phương pháp khắc phục hiệu quả.

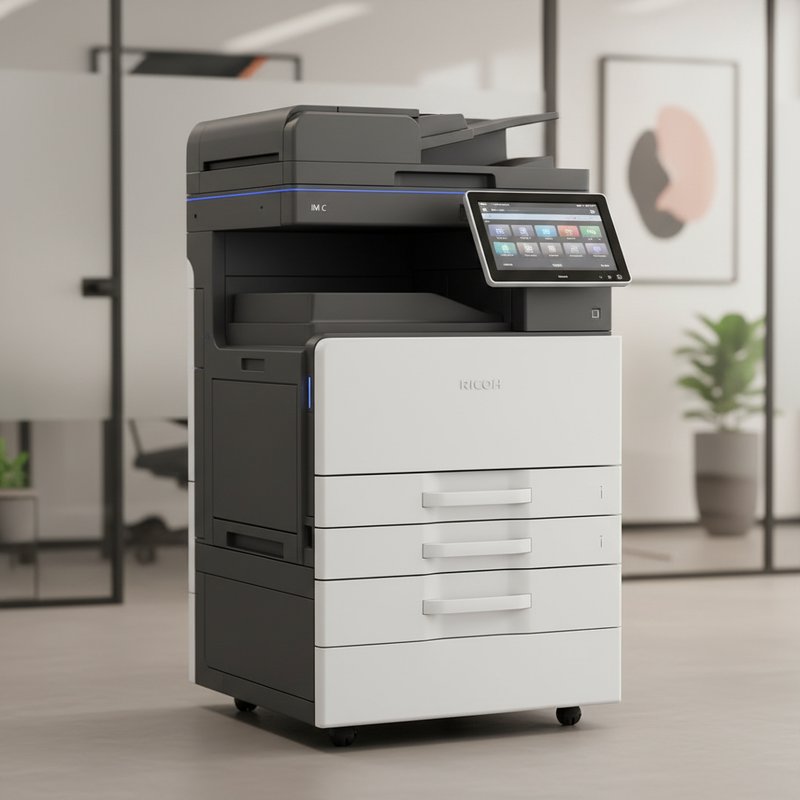

Các Loại Tiếng Kêu Thường Gặp Trên Máy Photo Ricoh

Tiếng Kêu Cọt Kẹt Từ Cụm Trống

Tiếng cọt kẹt hoặc cọ xát kim loại thường phát ra từ khu vực cụm trống OPC khi máy đang in ấn. Âm thanh này xuất hiện đều đặn theo chu kỳ quay của trống, đặc biệt rõ nét khi in liên tục khối lượng lớn. Nguyên nhân chính là trục trống bị cong vênh hoặc ổ đỡ hai đầu trống bị mòn, tạo ma sát bất thường với vỏ hộp mực. Trên các dòng máy Ricoh MP 2554/3054/4054, hiện tượng này còn xuất hiện khi blade gạt trống bị rách hoặc lắp không chính xác, gây va chạm với bề mặt drum. Nếu kéo dài, tiếng kêu này sẽ gây mòn trống nhanh chóng và xuất hiện vệt dọc trên bản in.

Tiếng Kêu Rít Từ Motor

Âm thanh rít cao tần hoặc vo vo phát ra từ các motor chính thường báo hiệu sự cố về bearing hoặc chổi than. Motor polygon (động cơ gương đa diện quét laser) khi bị lỗi sẽ phát ra tiếng rít liên tục cường độ cao, đặc biệt rõ trong quá trình khởi động máy. Motor chính (main motor) khi chổi than mòn sẽ kêu lạch cạch kết hợp với mùi cháy nhẹ. Trên Ricoh IM 2702/3502/4502, motor cụm sấy khi ổ bi bị kẹt sẽ tạo âm thanh rung giật và nhiệt độ tăng cao bất thường. Lỗi này nếu không xử lý ngay có thể làm cháy motor và hư hỏng bo mạch nguồn, chi phí sửa chữa có thể lên đến 3-5 triệu VNĐ cho việc thay motor chính hãng.

Tiếng Kêu Lạch Cạch Từ Bánh Răng

Tiếng lạch cạch hoặc rè rè đều đặn xuất hiện khi hệ thống bánh răng truyền động gặp vấn đề về ăn khớp. Bánh răng nhựa trong cụm kéo giấy hoặc cụm trống khi bị sứt mẻ hoặc mòn răng sẽ tạo tiếng kêu theo chu kỳ. Hiện tượng này đặc biệt phổ biến trên các máy đã vận hành trên 100.000 trang mà chưa được bảo dưỡng định kỳ. Khi mở nắp máy và quan sát trực tiếp, có thể thấy một số bánh răng bị mất răng hoặc các răng bị mài mòn không đều. Ngoài ra, thiếu mỡ bôi trơn cũng là nguyên nhân phổ biến gây tiếng kêu từ hệ thống truyền động, làm tăng ma sát và mòn nhanh các chi tiết cơ khí.

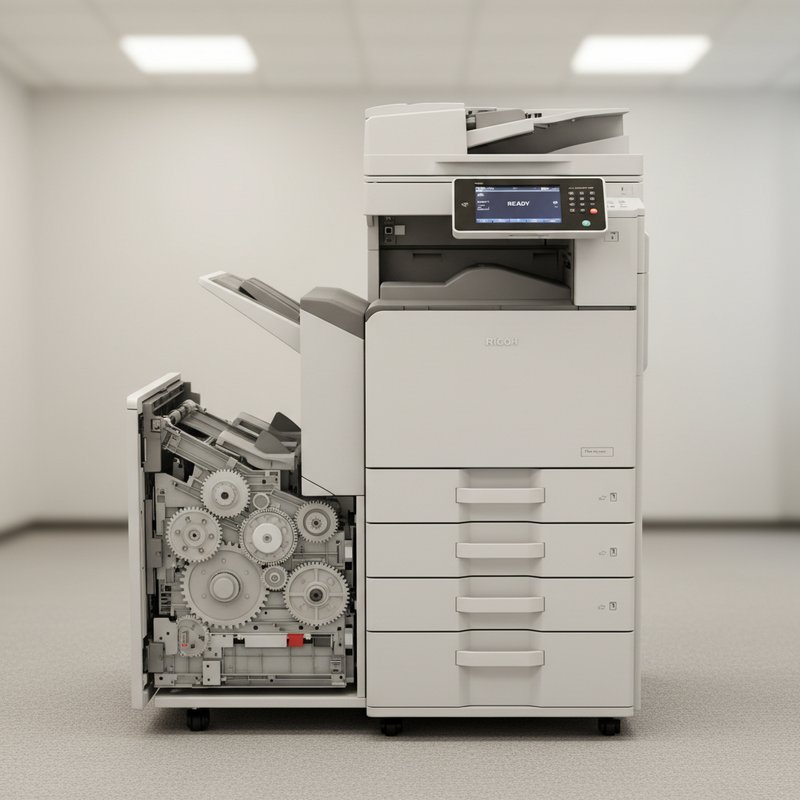

Nguyên Nhân Cơ Khí Gây Tiếng Kêu

Trục Lô Và Ổ Bi Bị Mòn

Cụm lô ép (pressure roller) và lô sấy (fuser roller) sử dụng ổ bi hoặc bạc đạn để giảm ma sát khi quay tốc độ cao. Sau thời gian sử dụng, ổ bi bị mòn hoặc thiếu mỡ sẽ tạo tiếng kêu rè rè liên tục khi máy hoạt động. Đặc biệt trên các dòng máy Ricoh tốc độ cao (60-75 trang/phút) như MP 6054/7504/9004, tải trọng lên hệ thống lô rất lớn, ổ bi dễ bị mòn nhanh nếu không được bảo dưỡng đúng quy trình. Kiểm tra bằng cách tháo cụm fuser ra, quay tay lô ép và lô sấy để cảm nhận độ ì hoặc tiếng kêu bất thường. Chi phí thay bộ ổ bi cho cụm fuser dao động 800.000-1.500.000 VNĐ tùy model máy.

Bánh Răng Bị Sứt Hoặc Mất Mỡ

Hệ thống bánh răng truyền động trên máy Ricoh bao gồm bánh răng kim loại cho động cơ chính và bánh răng nhựa cho các cụm phụ như kéo giấy, đảo mặt, tách giấy. Khi bánh răng bị sứt mẻ một hoặc vài răng, sẽ xuất hiện tiếng lạch rõ rệt theo chu kỳ quay. Thiếu mỡ bôi trơn làm ma sát tăng cao, gây mòn nhanh và tiếng kêu lớn dần theo thời gian. Một số kỹ thuật viên thiếu kinh nghiệm hay rửa sạch hết mỡ cũ nhưng quên bổ sung mỡ mới, dẫn đến hỏng bánh răng chỉ sau vài tuần sử dụng. Mỡ silicon chuyên dụng cho máy photocopy cần được bôi đều lên bề mặt tiếp xúc, tránh bôi quá nhiều gây dính bụi mực.

Bạc Đạn Cụm Sấy Bị Hỏng

Cụm sấy (fuser unit) sử dụng bạc đạn chịu nhiệt ở hai đầu trục lô để đảm bảo quay êm ái ở nhiệt độ 180-200°C. Khi bạc đạn bị mòn, nứt hoặc biến dạng do nhiệt độ cao, sẽ xuất hiện tiếng kêu rung giật hoặc cọ xát kim loại. Lỗi này thường đi kèm với hiện tượng giấy in bị nhăn hoặc mực bám không đều. Trên Ricoh Aficio MP 5002/4002/3352, bạc đạn cụm sấy cần thay sau khoảng 150.000-200.000 trang hoặc khi phát hiện dấu hiệu bất thường. Chi phí thay bộ bạc đạn đầy đủ (2 đầu trục) khoảng 1.200.000-2.000.000 VNĐ bao gồm công lắp đặt và hiệu chuẩn.

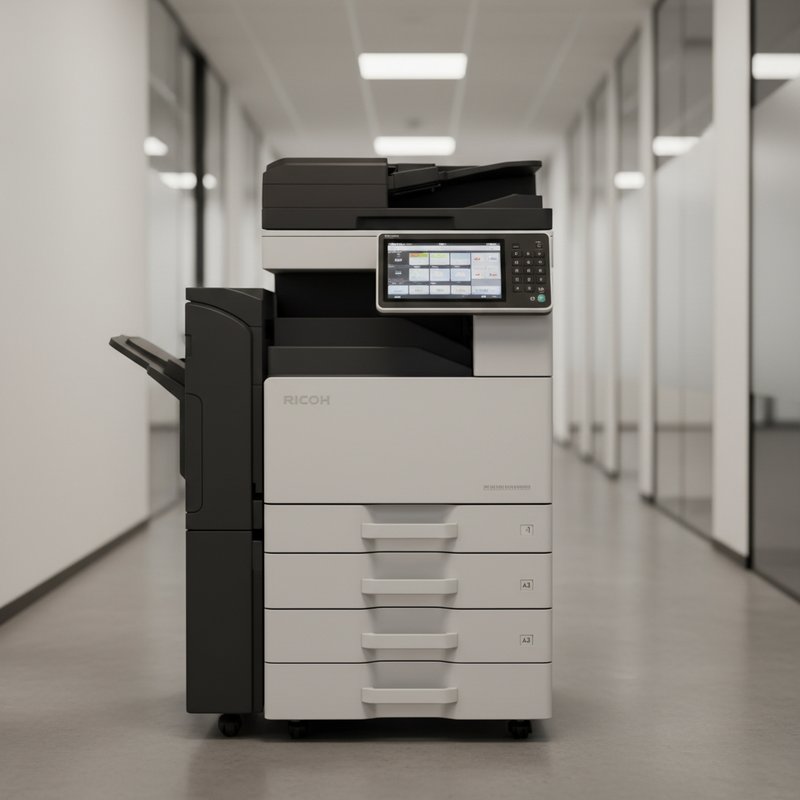

Nguyên Nhân Điện Tử Và Motor

Motor Polygon Bị Lỗi

Motor polygon điều khiển gương đa diện quét laser với tốc độ quay cực cao (20.000-30.000 vòng/phút) để tạo độ phân giải in ấn. Khi motor này gặp sự cố, máy sẽ báo lỗi SC542 hoặc SC670 (tùy model) và phát ra tiếng rít cao tần liên tục. Nguyên nhân có thể do bearing bị mòn, cuộn dây bị chập hoặc mạch điều khiển tốc độ hỏng. Không nên để máy hoạt động khi motor polygon phát tiếng kêu bất thường vì có thể làm hỏng toàn bộ cụm quét laser, chi phí sửa chữa lên đến 8-12 triệu VNĐ. Kiểm tra bằng cách vào Service Mode (nhấn giữ 107, Clear/Stop, 107 trên màn hình), chọn SP5-802 để test motor polygon riêng lẻ.

Động Cơ Chính Bị Mòi Chổi Than

Động cơ DC chính (main motor) sử dụng chổi than để dẫn điện cho rotor quay. Sau khoảng 300.000-500.000 trang in, chổi than mòn ngắn lại và tiếp xúc kém với rotor, gây tiếng kêu lạch cạch và giật khi máy khởi động. Dấu hiệu nhận biết là máy in chậm hơn bình thường, có mùi cháy nhẹ từ motor và báo lỗi SC899 (motor error). Thay chổi than là việc bảo dưỡng định kỳ quan trọng, chi phí khoảng 500.000-800.000 VNĐ cho bộ chổi than chính hãng Ricoh. Nếu không thay kịp thời, chổi than mòn hết sẽ làm cháy cổ góp (commutator) và toàn bộ motor phải thay mới với chi phí 4-6 triệu VNĐ.

Quạt Tản Nhiệt Rung Hoặc Va Chạm

Máy photocopy Ricoh có 3-5 quạt tản nhiệt ở các vị trí: nguồn, bo mạch chính, cụm sấy và làm mát tổng thể. Khi quạt bị rung do ốc lỏng hoặc cánh quạt va chạm với vỏ nhựa, sẽ phát ra tiếng kêu vo vo hoặc rung giật. Bụi bẩn tích tụ trên trục quạt cũng gây mất cân bằng và tiếng kêu lớn. Kiểm tra bằng cách mở nắp bên máy, dùng đèn pin soi từng quạt khi máy đang chạy để xác định vị trí phát tiếng kêu. Vệ sinh hoặc căn chỉnh lại vị trí quạt có thể khắc phục đơn giản, nhưng nếu bearing quạt hỏng thì cần thay quạt mới, chi phí 300.000-600.000 VNĐ/quạt.

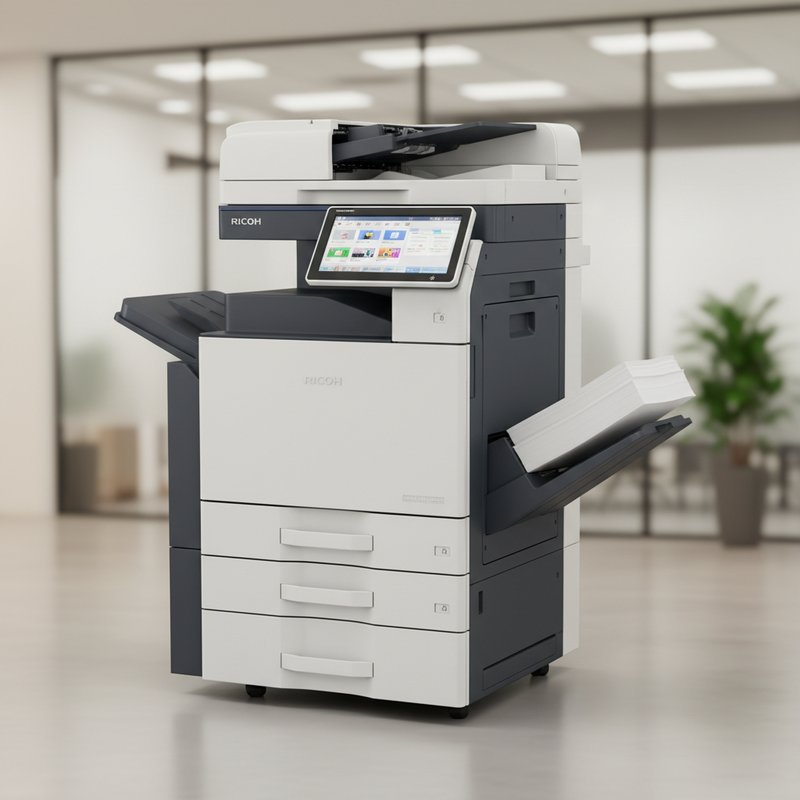

Vấn Đề Từ Vật Tư Tiêu Hao

Trống OPC Cong Vênh Hoặc Bẩn

Trống OPC (Organic Photo Conductor) là linh kiện nhạy cảm, dễ bị cong vênh nếu để lâu trong môi trường ẩm ướt hoặc va đập mạnh. Khi trống bị cong, bề mặt drum sẽ cọ xát không đều với blade gạt và corona wire, gây tiếng kêu cọt kẹt. Trống bẩn hoặc bám mực dày cũng tạo ma sát cao hơn bình thường. Kiểm tra bằng cách tháo hộp mực ra, quan sát bề mặt drum dưới ánh sáng để phát hiện vệt xước, lõm hoặc lớp mực bám dày. Trống OPC chính hãng Ricoh có giá 1.500.000-3.500.000 VNĐ tùy model, tuổi thọ khoảng 100.000-300.000 trang. Sử dụng trống kém chất lượng không chỉ gây tiếng kêu mà còn làm giảm chất lượng bản in và hư hỏng blade gạt nhanh chóng.

Lô Ép Và Lô Sấy Mòn Bề Mặt

Lô ép (pressure roller) có bề mặt cao su silicon, sau thời gian sử dụng sẽ bị cứng hóa, nứt nẻ hoặc mòn không đều. Khi lô ép mòn, áp lực tiếp xúc với lô sấy không còn đồng đều, gây tiếng kêu rè rè và giấy in dễ bị nhăn. Lô sấy phủ lớp Teflon chống dính, khi lớp phủ bị bong tróc hoặc mòn sẽ tạo ma sát cao và tiếng cọ xát. Tuổi thọ chuẩn của cụm fuser Ricoh là 200.000-300.000 trang, nhưng môi trường in ẩm ướt hoặc giấy kém chất lượng có thể rút ngắn xuống còn 150.000 trang. Thay cụm fuser đầy đủ (bao gồm lô sấy, lô ép, blade làm sạch, cảm biến nhiệt) có giá 3.500.000-6.500.000 VNĐ cho các dòng máy Ricoh phổ thông.

Developer Khô Hoặc Vón Cục

Developer (hạt từ tính trộn mực) có nhiệm vụ mang mực toner lên trống OPC. Khi developer bị khô hoặc vón cục do ẩm ướt, quá trình khuấy trộn trong cụm developer sẽ gây tiếng kêu lạch cạch hoặc ma sát cao. Dấu hiệu kèm theo là bản in bị nhạt, xám nền hoặc mực bám không đều. Trên các máy Ricoh đời cũ hơn, developer cần thay sau 50.000-80.000 trang hoặc khi phát hiện vón cục nghiêm trọng. Một số kỹ thuật viên hay chỉ thêm developer mới mà không làm sạch phần cũ, dẫn đến lẫn lộn tỷ lệ mực/developer và gây lỗi. Developer chính hãng có giá 800.000-1.500.000 VNĐ/hộp, cần thay cả hai hộp (trước và sau) để đảm bảo đồng đều.

Quy Trình Chẩn Đoán Tiếng Kêu

Xác Định Vị Trí Phát Sinh Tiếng Kêu

Bước đầu tiên là nghe kỹ và xác định vị trí tiếng kêu phát ra từ đâu trên máy. Mở các nắp truy cập (trước, sau, bên phải, bên trái) và chạy máy ở chế độ Copy để quan sát. Tiếng kêu từ phía trước thường liên quan đến cụm trống, hộp mực hoặc hệ thống kéo giấy. Tiếng kêu từ phía sau thường do cụm sấy, motor chính hoặc hệ thống đảo mặt. Tiếng kêu ở bên trái (nơi đặt bo mạch) thường do quạt tản nhiệt hoặc motor polygon. Ghi chú lại thời điểm xuất hiện tiếng kêu (khi khởi động, khi in, khi chờ) để thu hẹp phạm vi nguyên nhân.

Kiểm Tra Từng Cụm Riêng Biệt

Sau khi xác định khu vực phát tiếng kêu, tiến hành tháo rời và kiểm tra từng cụm. Với cụm trống, tháo hộp mực ra và quay tay trống để cảm nhận độ êm, kiểm tra ổ đỡ hai đầu. Với cụm fuser, ngắt nguồn máy, đợi nguội và tháo cụm sấy ra, quay tay các lô để phát hiện rung giật hoặc tiếng kêu. Với motor và quạt, quan sát trực quan khi máy đang chạy, chú ý đến các dấu hiệu mòn bearing, chổi than hoặc cánh quạt cong. Kiểm tra hệ thống bánh răng bằng cách bôi phấn lên bề mặt răng rồi cho máy chạy vài chu kỳ, sau đó kiểm tra vết phấn để phát hiện răng sứt hoặc không ăn khớp đều.

Sử Dụng Service Mode Để Test Motor

Ricoh cung cấp Service Mode (chế độ kỹ thuật) cho phép test riêng lẻ từng motor và cơ cấu. Truy cập bằng cách nhấn tổ hợp phím trên màn hình: giữ Clear/Stop, nhấn 107, Clear/Stop, 107. Các lệnh test hữu ích:
– SP5-801: Test motor chính (main motor)
– SP5-802: Test motor polygon
– SP5-803: Test motor cụm sấy
– SP5-811: Calibrate cảm biến và motor

Khi chạy test từng motor, chú ý nghe tiếng kêu bất thường để xác định chính xác motor nào gặp sự cố. Service Mode cũng hiển thị mã lỗi chi tiết giúp chẩn đoán nhanh hơn so với chạy máy bình thường.

Cách Xử Lý Theo Từng Loại Tiếng Kêu

Xử Lý Tiếng Kêu Từ Cơ Khí

Đối với tiếng kêu từ bánh răng, cần tháo cụm ra, vệ sinh sạch bằng dung dịch chuyên dụng, kiểm tra răng sứt và thay thế nếu cần. Sau đó bôi mỡ silicon chịu nhiệt lên bề mặt tiếp xúc, lượng vừa đủ không quá nhiều. Đối với tiếng kêu từ trống OPC, kiểm tra độ cong vênh bằng thước kẹp, nếu độ cong >0.5mm cần thay trống mới. Làm sạch bề mặt drum bằng alcohol isopropyl và vải mềm, tuyệt đối không dùng vải thô gây xước. Đối với lô ép/lô sấy, kiểm tra bạc đạn và ổ bi bằng cách quay tay, nếu có rung giật hoặc ì thì thay bộ bearing mới. Chi phí xử lý cơ khí dao động 500.000-3.000.000 VNĐ tùy mức độ hư hỏng.

Xử Lý Tiếng Kêu Từ Motor

Khi motor chính phát tiếng kêu, ưu tiên kiểm tra chổi than trước. Nếu chổi than còn dài >5mm, vệ sinh cổ góp và chổi than, kiểm tra lò xo đàn hồi. Nếu chổi than <5mm, thay bộ chổi than mới kèm mỡ bôi trơn. Đối với motor polygon phát tiếng rít, không nên tự sửa vì cấu trúc phức tạp và cần thiết bị hiệu chuẩn chính xác, tốt nhất là thay cụm mới. Motor cụm sấy nếu bearing hỏng, có thể tháo motor ra và thay bearing riêng nếu có kỹ năng, hoặc thay toàn bộ motor. Lưu ý: Motor polygon và motor cụm sấy cần căn chỉnh lại sau khi thay bằng Service Program, nếu không máy sẽ báo lỗi và không hoạt động.

Xử Lý Tiếng Kêu Từ Vật Tư

Đối với trống OPC cong vênh hoặc mòn, giải pháp duy nhất là thay mới. Tránh sử dụng trống tương thích giá rẻ vì dễ gây lỗi và hư hỏng các chi tiết khác. Khi thay trống mới, đồng thời thay cả blade gạt, corona wire và làm sạch cụm developer để đảm bảo tương thích. Đối với developer vón cục, làm sạch toàn bộ cụm developer (tháo hết phần cũ), rửa bằng alcohol, phơi khô hoàn toàn rồi nạp developer mới theo đúng tỷ lệ. Đối với cụm fuser mòn, thay cụm đầy đủ và reset counter bằng Service Mode (SP5-310 hoặc SP5-320). Sau khi thay vật tư, chạy test print và điều chỉnh density (độ đậm) nếu cần để đạt chất lượng tối ưu.

Phòng Ngừa Tiếng Kêu Bất Thường

Bảo Dưỡng Định Kỳ

Theo khuyến cáo của Ricoh, máy photocopy cần được bảo dưỡng định kỳ sau mỗi 50.000-100.000 trang hoặc mỗi 6-12 tháng. Quy trình bảo dưỡng bao gồm: vệ sinh toàn bộ đường giấy, kiểm tra và bôi mỡ hệ thống bánh răng, kiểm tra độ mòn trống OPC và blade, thay developer nếu cần, kiểm tra chổi than motor, vệ sinh quạt tản nhiệt, kiểm tra cảm biến và làm sạch corona wire. Chi phí bảo dưỡng định kỳ dao động 500.000-1.500.000 VNĐ tùy model và mức độ sử dụng, nhưng giúp kéo dài tuổi thọ máy và tránh hỏng hóc lớn.

Vệ Sinh Và Bôi Trơn Đúng Cách

Vệ sinh máy nên thực hiện hàng tuần đối với môi trường in ấn khối lượng lớn. Sử dụng máy hút bụi công nghiệp để hút sạch mực toner rơi vãi trong máy, tránh dùng khăn ẩm gây ướt linh kiện điện tử. Bôi trơn bánh răng và trục lô cần sử dụng mỡ silicon chuyên dụng (Molykote hoặc Kyodo Yushi), không dùng mỡ công nghiệp thông thường vì sẽ bị chảy ra khi nhiệt độ cao và gây bám bụi. Lượng mỡ bôi vừa đủ, tránh bôi quá nhiều làm dính bụi mực và gây tắc nghẽn. Một số vị trí nhạy cảm như motor polygon và cụm quét laser tuyệt đối không được bôi mỡ hoặc xịt dầu vì sẽ hư hỏng ngay lập tức.

Sử Dụng Vật Tư Chính Hãng

Vật tư tiêu hao chính hãng Ricoh tuy có giá cao hơn 30-50% so với hàng tương thích, nhưng đảm bảo chất lượng ổn định và tuổi thọ đúng cam kết. Mực toner chính hãng có độ mịn đồng đều, không gây tắc nghẽn corona và developer. Trống OPC chính hãng có lớp cảm quang bền vững, ít bị xước và cong vênh. Developer chính hãng có tỷ lệ hạt từ chuẩn xác, không vón cục trong môi trường ẩm. Sử dụng vật tư kém chất lượng không chỉ gây tiếng kêu mà còn làm hỏng các chi tiết cơ khí khác như blade, corona, lô ép, dẫn đến chi phí sửa chữa cao hơn nhiều lần so với tiết kiệm ban đầu.

Câu Hỏi Thường Gặp

Máy photo Ricoh kêu có ảnh hưởng đến chất lượng in không?

Phụ thuộc vào nguyên nhân gây tiếng kêu. Nếu tiếng kêu từ quạt tản nhiệt hoặc motor polygon nhưng chưa ảnh hưởng cơ cấu in thì chất lượng bản in vẫn bình thường trong giai đoạn đầu. Tuy nhiên, nếu tiếng kêu từ trống OPC cong vênh hoặc lô sấy mòn thì ngay lập tức xuất hiện vệt dọc, bản in mờ hoặc mực bám không đều. Tiếng kêu từ bánh răng truyền động có thể gây giấy in lệch, nhăn hoặc kẹt giấy thường xuyên. Do đó, khi phát hiện tiếng kêu bất thường cần kiểm tra và xử lý ngay để tránh ảnh hưởng đến chất lượng và năng suất làm việc.

Chi phí sửa chữa tiếng kêu trên máy Ricoh là bao nhiêu?

Chi phí dao động rất lớn tùy theo nguyên nhân cụ thể. Trường hợp đơn giản như vệ sinh và bôi mỡ bánh răng có giá khoảng 300.000-500.000 VNĐ. Thay chổi than motor chính khoảng 500.000-800.000 VNĐ. Thay trống OPC từ 1.500.000-3.500.000 VNĐ. Thay cụm fuser đầy đủ từ 3.500.000-6.500.000 VNĐ. Thay motor polygon hoặc motor chính từ 4.000.000-8.000.000 VNĐ. Trường hợp phải thay nhiều chi tiết cùng lúc hoặc máy đời cao cấp thì chi phí có thể lên đến 10-15 triệu VNĐ. Nên nhờ kỹ thuật viên chuyên nghiệp kiểm tra trước để có báo giá chính xác.

Có thể tự xử lý tiếng kêu tại nhà không?

Đối với một số trường hợp đơn giản và an toàn như vệ sinh quạt tản nhiệt, bôi mỡ bánh răng ngoài hoặc làm sạch trống OPC thì người dùng có kinh nghiệm có thể tự xử lý. Tuy nhiên, cần tuyệt đối tắt nguồn và rút phích cắm trước khi mở máy, tránh chạm vào cụm sấy khi còn nóng (có thể gây bỏng nghiêm trọng). Không nên tự ý tháo rời các cụm phức tạp như motor polygon, bo mạch chính hoặc cụm quét laser vì dễ gây hỏng hóc nghiêm trọng hơn. Đặc biệt, không sử dụng Service Mode nếu không hiểu rõ từng lệnh vì có thể reset nhầm các thông số quan trọng. Khuyến cáo nên gọi kỹ thuật viên chuyên nghiệp để đảm bảo an toàn và hiệu quả.

Khi nào cần gọi kỹ thuật viên chuyên nghiệp?

Gọi kỹ thuật viên ngay khi phát hiện các dấu hiệu sau: tiếng kêu rất lớn, liên tục và không xác định được nguồn gốc; tiếng kêu đi kèm mùi cháy hoặc khói bốc ra; máy báo lỗi liên quan đến motor (SC899, SC542, SC670); tiếng kêu xuất hiện sau khi tự thay vật tư hoặc sửa chữa; tiếng kêu làm giảm rõ rệt chất lượng bản in hoặc gây kẹt giấy thường xuyên. Ngoài ra, nếu máy đã vận hành trên 200.000 trang mà chưa được bảo dưỡng định kỳ, nên chủ động liên hệ kỹ thuật viên để kiểm tra tổng thể và phòng ngừa hỏng hóc lớn. Chọn đơn vị bảo hành uy tín, có kinh nghiệm với máy Ricoh để đảm bảo sửa chữa đúng kỹ thuật và sử dụng linh kiện chính hãng.
