Máy Photocopy Ricoh Bị Nhăn Giấy Nguyên Nhân Và Khắc Phục

Hiện tượng máy photocopy Ricoh bị nhăn giấy là vấn đề kỹ thuật phổ biến ảnh hưởng trực tiếp đến chất lượng bản in và năng suất làm việc. Vấn đề này xuất hiện trên nhiều dòng máy từ Ricoh MP 2554, MP 3054, đến IM 2702 và Aficio MP 5002, đòi hỏi kỹ thuật viên phải chẩn đoán chính xác nguyên nhân từ cụm sấy, hệ thống kéo giấy hay điều kiện môi trường để xử lý hiệu quả.

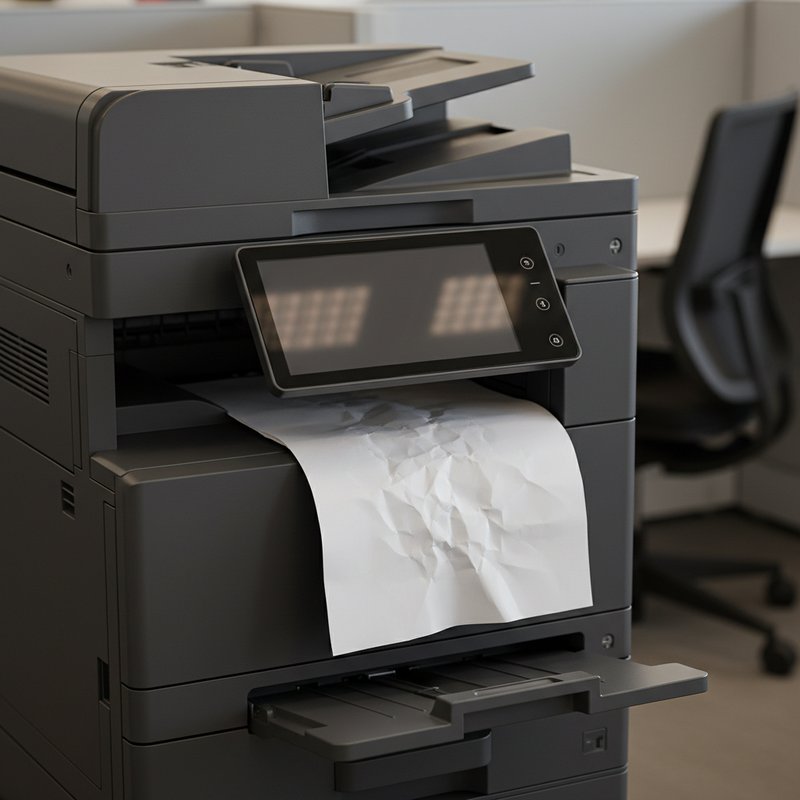

Dấu Hiệu Nhận Biết Máy Photocopy Ricoh Bị Nhăn Giấy

Các Biểu Hiện Nhăn Giấy Thường Gặp

Bản in bị nhăn xuất hiện dưới nhiều dạng khác nhau tùy nguyên nhân. Nhăn ngang theo chiều rộng tờ giấy thường do cụm sấy nhiệt độ không đều hoặc lô ép bị lệch trục. Nhăn dọc theo chiều dài giấy chủ yếu từ con lăn kéo giấy mòn hoặc định vị không đồng bộ. Nhăn tại góc tờ giấy thường báo hiệu vấn đề từ cảm biến giấy hoặc timing không chính xác. Trên các dòng Ricoh MP 4054 và IM 4502, hiện tượng nhăn giấy dày đặc ở vùng trung tâm thường liên quan đến nhiệt độ lô sấy vượt ngưỡng 195°C.

Phân Biệt Nhăn Do Cụm Sấy Và Nhăn Do Đường Giấy

Nhăn do cụm sấy để lại dấu vết bóng nhẵn trên bề mặt giấy do áp lực và nhiệt độ cao. Vị trí nhăn tập trung ở khu vực tiếp xúc lô sấy, thường xuất hiện ngay sau khi giấy rời khỏi cụm fuser unit. Kiểm tra bằng cách chạm vào vùng nhăn, nếu cảm thấy giấy cứng hơn bình thường là dấu hiệu nhiệt độ quá cao. Ngược lại, nhăn do đường giấy tạo nếp gấp mềm không bóng, xuất hiện trước khi giấy vào cụm sấy. Vị trí nhăn thường ở cạnh hoặc đầu tờ giấy nơi con lăn pickup và registration tiếp xúc.

Vị Trí Nhăn Giấy Trên Bản In

Phân tích vị trí nhăn giúp xác định nguyên nhân nhanh chóng. Nhăn ở 1/3 đầu tờ giấy thường do con lăn pickup bị mòn hoặc lực kéo không đủ. Nhăn ở giữa tờ giấy liên quan đến lô sấy nhiệt độ không đều hoặc lô ép bị lệch. Nhăn ở cuối tờ giấy báo hiệu vấn đề từ con lăn thoát giấy hoặc cảm biến timing. Trên Ricoh Aficio MP 4002, nhăn đối xứng hai bên thường do độ ẩm giấy cao vượt 60% kết hợp nhiệt độ lô sấy chưa điều chỉnh phù hợp.

Nguyên Nhân Từ Cụm Sấy (Fuser Unit)

Nhiệt Độ Lô Sấy Quá Cao Hoặc Không Đều

Nhiệt độ chuẩn của lô sấy Ricoh dao động 170-190°C tùy loại giấy. Khi nhiệt độ vượt 195°C, giấy bị co rút không đều gây nhăn nếp. Trên các dòng MP 2554 và MP 3054, vào Service Mode bằng tổ hợp phím 107 + Clear/Stop, sau đó sử dụng mã SP5-807 để điều chỉnh offset nhiệt độ từ -10 đến +10. Nhiệt độ không đều giữa hai đầu lô sấy do heater bị yếu hoặc thermistor đọc sai cũng tạo vùng nhăn cục bộ. Kiểm tra bằng mã SP5-803 để chạy test fuser và quan sát phân bố nhiệt.

Lô Ép Và Con Lăn Bị Hư Hỏng

Lô ép (pressure roller) tiếp xúc trực tiếp với lô sấy để định hình mực lên giấy. Bề mặt lô ép bị mòn không đều, phình ra hoặc lõm vào tạo áp lực chênh lệch gây nhăn giấy. Lô ép teflon trên Ricoh MP 5002 có tuổi thọ khoảng 200.000-250.000 trang, sau đó lớp teflon bong tróc làm giảm độ nhẵn. Con lăn separation claw bị cong hoặc lò xo yếu không tách giấy kịp thời cũng gây nhăn tại vùng thoát giấy. Chi phí thay lô ép dao động 1.200.000-2.500.000 VNĐ tùy model.

Cảm Biến Nhiệt (Thermistor) Hoạt Động Không Chính Xác

Thermistor đo nhiệt độ lô sấy và gửi tín hiệu về bo mạch để điều chỉnh công suất heater. Khi thermistor bị bẩn hoặc tiếp xúc kém, đọc nhiệt độ sai lệch 10-20°C so với thực tế. Điều này khiến lô sấy quá nóng hoặc quá lạnh không ổn định. Vệ sinh thermistor bằng ethanol 95% và kiểm tra điện trở ở nhiệt độ phòng (thường 47-100kΩ tùy model). Trên Ricoh IM 3502, thermistor lỗi thường kèm mã lỗi SC542 hoặc SC544 cảnh báo fuser error.

Nguyên Nhân Từ Hệ Thống Kéo Giấy

Con Lăn Pickup Bị Mòn Hoặc Bẩn

Con lăn pickup (feed roller) chịu trách nhiệm kéo giấy từ khay vào đường đi. Bề mặt cao su bị mòn láng, cứng hóa hoặc bám bẩn giảm ma sát khiến giấy trượt, kéo lệch hoặc lực kéo không đều gây nhăn. Kiểm tra bằng cách chạm vào bề mặt con lăn, nếu cảm thấy nhẵn bóng hoặc dính tay là dấu hiệu cần thay. Vệ sinh bằng khăn mềm ẩm nước, tránh dùng ethanol với cao su. Trên Ricoh MP 4054, tuổi thọ con lăn pickup khoảng 150.000 trang, chi phí thay từ 200.000-400.000 VNĐ một bộ.

Con Lăn Registration (Định Vị) Không Đồng Bộ

Con lăn registration căn chỉnh giấy trước khi vào cụm drum và fuser để đảm bảo hình ảnh đúng vị trí. Hai con lăn registration phải quay đồng bộ với tốc độ như nhau. Khi một bên quay nhanh hơn hoặc chậm hơn do trục bị kẹt, bánh răng mòm, giấy bị kéo lệch và nhăn ngang. Điều chỉnh timing registration qua Service Mode SP5-501 trên các dòng MP series. Nhiều kỹ thuật viên hay bỏ qua kiểm tra đồng bộ registration dẫn đến vấn đề nhăn giấy dai dẳng dù đã thay fuser.

Lực Ép Không Đều Tại Các Điểm Tiếp Xúc

Lực ép giữa các con lăn trong đường giấy phải đồng đều trên toàn bộ chiều rộng. Lò xo yếu, trục lệch hoặc bearing mòn tạo khe hở không đều một bên, giấy bị ép chặt một phía và nhăn. Đo khe hở bằng feeler gauge, tiêu chuẩn thường 0.3-0.5mm tùy vị trí. Trên Ricoh Aficio MP 5002, khe hở registration roller vượt 0.8mm cần điều chỉnh hoặc thay bearing. Chi phí bảo trì điều chỉnh lực ép dao động 300.000-800.000 VNĐ tùy mức độ hư hỏng.

Nguyên Nhân Từ Giấy Và Độ Ẩm

Giấy Ẩm Hoặc Chất Lượng Kém

Độ ẩm giấy lý tưởng cho photocopy là 4-6%. Giấy hút ẩm vượt 8% khi đi qua cụm sấy 180°C bị co rút đột ngột và nhăn nếp. Giấy tái chế hoặc giấy định lượng thấp dưới 70gsm có cấu trúc sợi yếu, dễ biến dạng dưới nhiệt và áp lực. Kiểm tra giấy bằng cách uốn nhẹ, giấy tốt phục hồi ngay còn giấy ẩm hoặc kém chất lượng giữ nếp gấp. Thực tế khi triển khai, nhiều văn phòng dùng giấy để ngoài trời qua đêm làm độ ẩm tăng cao gây nhăn giấy hàng loạt.

Độ Ẩm Môi Trường Cao

Ricoh khuyến nghị độ ẩm môi trường 40-70% cho hoạt động tối ưu. Độ ẩm vượt 75% trong mùa mưa hoặc phòng điều hòa kém làm giấy trong khay hút ẩm nhanh. Giấy ẩm khi đi qua fuser bốc hơi nước đột ngột tạo bọt khí và nhăn bề mặt. Sử dụng máy hút ẩm hoặc bật điều hòa trước khi in số lượng lớn. Trên các dòng IM 2702, báo lỗi SC899 (environment error) xuất hiện khi cảm biến phát hiện độ ẩm/nhiệt độ ngoài ngưỡng an toàn.

Bảo Quản Giấy Không Đúng Cách

Giấy nên được bảo quản trong bao bì kín, nơi khô ráo, tránh ánh nắng trực tiếp. Mở bao giấy để lâu hoặc cất gần cửa sổ làm giấy hút ẩm không đều. Xếp giấy quá cao trong khay (vượt mức max line) tạo áp lực lên các tờ dưới làm cong vênh. Trước khi nạp giấy mới, nên vỗ nhẹ cạnh khay giấy để tờ nằm phẳng đồng đều. Giấy để quá 6 tháng dù chưa mở bao cũng nên kiểm tra độ ẩm trước khi dùng để tránh nhăn giấy.

Nguyên Nhân Cơ Khí Và Căn Chỉnh

Lệch Trục Cụm Sấy

Cụm fuser gắn vào khung máy qua hai đầu trục bearing. Nếu bearing bị mòm hoặc ốc định vị lỏng, cụm sấy bị lệch không song song với đường giấy. Giấy đi vào một bên chặt một bên lỏng gây nhăn không đối xứng. Kiểm tra bằng cách tháo fuser ra, đặt trên mặt phẳng và đo khoảng cách hai đầu so với mép. Chênh lệch vượt 1mm cần điều chỉnh lại hoặc thay bearing. Chi phí thay bearing fuser trên Ricoh MP 3054 khoảng 500.000-900.000 VNĐ.

Khe Hở Giữa Các Con Lăn Không Đồng Đều

Khe hở giữa lô sấy và lô ép, hoặc giữa các cặp con lăn kéo giấy phải đồng đều trên toàn bộ chiều rộng. Kiểm tra bằng cách luồn giấy A4 qua khe hở khi máy tắt, cảm nhận lực cản phải như nhau từ trái sang phải. Nếu một bên chặt hơn, điều chỉnh trục bearing hoặc shim để cân bằng. Trên Ricoh Aficio MP 4002, khe hở fuser chuẩn 0.35-0.45mm, vượt 0.6mm hoặc dưới 0.2mm đều gây nhăn giấy.

Ổ Bi Hoặc Trục Truyền Động Bị Mòn

Ổ bi (bearing) tại các trục con lăn bị mòn tạo rơ, con lăn quay không tròn hoặc lệch tâm. Trục truyền động từ motor đến các con lăn bị cong hoặc khớp nối bị hỏng làm chuyển động giật cục. Kiểm tra bằng cách quay tay các con lăn khi máy tắt, cảm nhận có rơ hoặc điểm cứng. Thay bearing và căn chỉnh lại trục truyền động thường giải quyết được nhăn giấy do cơ khí. Chi phí bảo trì cơ khí toàn bộ đường giấy dao động 1.500.000-3.000.000 VNĐ.

Nguyên Nhân Từ Cảm Biến Và Điện Tử

Cảm Biến Giấy Hoạt Động Sai

Cảm biến giấy (paper sensor) dọc đường đi phát hiện vị trí và tốc độ giấy để đồng bộ với drum và fuser. Cảm biến bị bẩn hoặc lệch vị trí phát tín hiệu sai, khiến timing kéo giấy không khớp. Giấy vào cụm sấy sớm hoặc muộn vài mili giây đã đủ gây nhăn. Vệ sinh cảm biến quang (optical sensor) bằng khăn mềm, kiểm tra LED phát và photo transistor thu. Trên các dòng MP series, lỗi cảm biến thường kèm mã SC320-329 (paper sensor error).

Mạch Điều Khiển Nhiệt Độ Lỗi

Mạch điều khiển nhận tín hiệu từ thermistor và điều chỉnh công suất heater qua relay hoặc triac. Khi mạch lỗi, nhiệt độ dao động không ổn định hoặc không đạt setpoint. Relay dính hoặc triac chập làm heater không tắt kịp, nhiệt độ vọt lên 200-210°C gây nhăn nặng. Kiểm tra bằng đồng hồ vạn năng đo điện áp heater và tín hiệu điều khiển. Thay bo mạch điều khiển fuser trên Ricoh IM 4502 chi phí từ 2.500.000-4.500.000 VNĐ.

Tín Hiệu Timing Không Chính Xác

Timing giữa drum, developer, fuser và các con lăn kéo giấy phải đồng bộ chính xác đến mili giây. Tín hiệu từ encoder hoặc hall sensor bị nhiễu, dây cáp đứt một phần làm timing lệch. Giấy vào fuser khi mực chưa định hình hoàn toàn hoặc fuser chưa đạt nhiệt độ gây nhăn và lem mực. Kiểm tra bằng oscilloscope đo xung timing tại các điểm test trên bo mạch chính. Reset timing về mặc định qua Service Mode nếu nghi ngờ lỗi cấu hình.

Quy Trình Chẩn Đoán Nhăn Giấy Trên Ricoh

Kiểm Tra Trực Quan Cụm Sấy Và Đường Giấy

Bước đầu tiên, tắt máy và mở các nắp truy cập fuser và đường giấy. Quan sát bề mặt lô sấy và lô ép có vết xước, bong tróc, hoặc bẩn không. Kiểm tra các con lăn pickup, registration, separation có mòm, cứng, hoặc lệch không. Luồn tay dọc đường giấy cảm nhận có điểm nhô ra, lõm vào bất thường. Kiểm tra các bearing có rơ, ốc định vị có lỏng. Nhiều kỹ thuật viên bỏ qua bước này và thay linh kiện ngay dẫn đến chẩn đoán sai.

Đo Nhiệt Độ Và Kiểm Tra Lực Ép

Sử dụng nhiệt kế hồng ngoại đo nhiệt độ bề mặt lô sấy khi máy ở chế độ standby và đang in. Nhiệt độ chuẩn 170-190°C, dao động không quá ±5°C. Đo tại 3 điểm: trái, giữa, phải để phát hiện nhiệt độ không đều. Kiểm tra lực ép bằng cách đặt giấy carbon giữa lô sấy và lô ép, chạy test print, quan sát vết carbon có đậm nhạt không đều. Trên Ricoh MP 2554, vào SP5-803 để chạy fuser test 10 tờ liên tục và quan sát kết quả.

Chạy Thử Với Các Loại Giấy Khác Nhau

Chạy thử với giấy mới (độ ẩm chuẩn 5%), giấy để ngoài trời qua đêm (độ ẩm cao), giấy định lượng 70gsm, 80gsm, 100gsm để so sánh. Nếu chỉ nhăn với giấy ẩm hoặc giấy mỏng, vấn đề chủ yếu từ giấy hoặc nhiệt độ fuser cần điều chỉnh. Nếu nhăn với tất cả loại giấy, vấn đề từ cơ khí hoặc điện tử. Chạy test với khay giấy khác nhau (Tray 1, 2, 3) để loại trừ vấn đề từ một khay cụ thể.

Các Giải Pháp Xử Lý Và Sửa Chữa

Điều Chỉnh Nhiệt Độ Qua Service Mode

Vào Service Mode bằng cách nhấn 107 + Clear/Stop (hoặc tổ hợp khác tùy model). Tìm đến mã SP5-807 (Fuser Temperature Offset). Giá trị mặc định là 0, có thể điều chỉnh từ -10 đến +10. Mỗi bước thay đổi khoảng 3-5°C. Nếu giấy nhăn do quá nóng, giảm giá trị xuống -3 đến -5. Nếu mực không bám chắc và giấy nhăn nhẹ, tăng giá trị lên +2 đến +3. Sau khi điều chỉnh, chạy test print 20 tờ liên tục để quan sát. Lưu cài đặt bằng cách nhấn Confirmation key và thoát Service Mode.

Thay Thế Con Lăn Và Lô Ép

Khi con lăn pickup mòn quá 60% bề mặt hoặc lô ép teflon bong tróc, thay mới là giải pháp duy nhất. Tháo cụm fuser ra khỏi máy, tháo các ốc định vị, cẩn thận với lò xo áp lực. Lắp lô ép mới, căn chỉnh hai đầu trục cân bằng, siết ốc với moment chuẩn (thường 8-10 Nm). Thay con lăn pickup, registration kèm theo các bearing nếu bị mòm. Sau khi lắp lại, chạy test mode để reset counter và calibration. Chi phí bộ lô ép Ricoh MP 4054 khoảng 2.200.000 VNĐ, con lăn pickup set 350.000 VNĐ.

Vệ Sinh Và Bảo Dưỡng Định Kỳ

Lịch bảo trì chuẩn Ricoh khuyến nghị vệ sinh cụm sấy mỗi 50.000 trang hoặc 6 tháng. Vệ sinh bề mặt lô sấy bằng khăn mềm tẩm ethanol 95%, không dùng dung môi mạnh. Làm sạch các con lăn kéo giấy bằng nước ấm và khăn mềm. Kiểm tra và vệ sinh các cảm biến quang học, thermistor. Bôi trơn các bearing và trục truyền động bằng mỡ lithium nếu cần. Thực tế triển khai bảo trì định kỳ giảm tỷ lệ nhăn giấy xuống 80% và kéo dài tuổi thọ fuser thêm 30-40%.

Phòng Ngừa Nhăn Giấy

Bảo Quản Giấy Đúng Cách

Giấy nên được bảo quản trong bao bì kín gốc cho đến khi sử dụng. Cất giữ ở nơi khô ráo, nhiệt độ 20-25°C, độ ẩm 40-60%. Tránh để gần cửa sổ, điều hòa thổi trực tiếp, hoặc nơi có nguồn nhiệt. Khi mở bao giấy, chỉ lấy đủ lượng cần dùng trong 1-2 tuần, còn lại gói kín lại. Nạp giấy vào khay không quá max line, vỗ nhẹ cạnh khay giấy để các tờ nằm phẳng đều. Định kỳ kiểm tra độ ẩm giấy bằng máy đo độ ẩm giấy (paper moisture meter) nếu văn phòng có khối lượng in lớn.

Lịch Bảo Trì Định Kỳ

Thiết lập lịch bảo trì rõ ràng dựa trên khối lượng in. Với khối lượng dưới 5.000 trang/tháng, bảo trì 6 tháng/lần. Từ 5.000-15.000 trang/tháng, bảo trì 3 tháng/lần. Trên 15.000 trang/tháng, bảo trì hàng tháng. Nội dung bảo trì gồm vệ sinh cụm sấy, kiểm tra con lăn, căn chỉnh timing, kiểm tra nhiệt độ và lực ép. Ghi chép lại kết quả mỗi lần bảo trì để theo dõi xu hướng mòn các linh kiện. Thay thế linh kiện đúng chu kỳ khuyến nghị của Ricoh để tránh hỏng hóc đột ngột.

Sử Dụng Giấy Phù Hợp Với Máy

Ricoh khuyến nghị sử dụng giấy photocopy 80gsm cho các dòng MP và IM series. Giấy định lượng thấp dưới 70gsm dễ nhăn và kẹt. Giấy định lượng cao trên 120gsm cần điều chỉnh nhiệt độ fuser tăng qua Service Mode. Tránh dùng giấy tái chế chất lượng kém, giấy có lớp phủ đặc biệt không phù hợp. Đọc kỹ thông số giấy trên manual máy trước khi mua số lượng lớn. Thử in 50-100 tờ giấy mới trước khi quyết định dùng cho toàn bộ văn phòng.

Câu Hỏi Thường Gặp

Máy Ricoh MP Series Bị Nhăn Giấy Phải Làm Gì?

Đầu tiên, kiểm tra loại giấy và độ ẩm – thử in với giấy mới chất lượng tốt. Nếu vẫn nhăn, vào Service Mode (107 + Clear/Stop), dùng mã SP5-807 để giảm nhiệt độ fuser xuống -3 đến -5. Chạy test 20 tờ để đánh giá. Nếu không cải thiện, kiểm tra cụm sấy: tháo ra, quan sát bề mặt lô ép có bong tróc không, con lăn registration có mòn không. Vệ sinh thermistor và các cảm biến giấy. Trường hợp nặng cần thay lô ép hoặc gọi kỹ thuật viên để căn chỉnh lại toàn bộ đường giấy.

Làm Sao Phân Biệt Nhăn Do Sấy Hay Do Đường Giấy?

Nhăn do sấy để lại bề mặt nhẵn bóng, tập trung ở vùng giữa tờ giấy, xuất hiện ngay sau khi rời khỏi fuser. Chạm vào vùng nhăn cảm thấy giấy cứng hơn bình thường. Nhăn do đường giấy tạo nếp gấp mềm không bóng, thường ở cạnh hoặc đầu tờ giấy. Để chẩn đoán chính xác, mở máy và chạy từng tờ chậm, quan sát giấy tại từng giai đoạn. Nếu nhăn xuất hiện trước cụm drum, vấn đề từ pickup/registration. Nếu nhăn xuất hiện sau fuser, vấn đề từ nhiệt độ hoặc lô ép.

Có Cần Thay Toàn Bộ Cụm Sấy Khi Bị Nhăn Giấy?

Không nhất thiết. Nhiều trường hợp chỉ cần điều chỉnh nhiệt độ qua Service Mode hoặc thay lô ép đã giải quyết vấn đề. Thay toàn bộ cụm sấy (chi phí 3.500.000-6.500.000 VNĐ tùy model) chỉ cần thiết khi lô sấy bị nứt, heater đứt, hoặc khung fuser bị cong vênh. Trước khi quyết định thay, nên thử vệ sinh, điều chỉnh, và thay các linh kiện nhỏ như thermistor, lô ép, bearing. Ước tính 70% trường hợp nhăn giấy được giải quyết mà không cần thay toàn bộ fuser nếu chẩn đoán và xử lý đúng.

Mã Lỗi Nào Liên Quan Đến Nhăn Giấy Trên Ricoh?

Các mã lỗi thường gặp: SC542/SC544 (Fuser thermistor error) – nhiệt độ không chính xác gây nhăn; SC551-554 (Fuser heating error) – không đạt nhiệt độ hoặc quá nhiệt; SC320-329 (Paper sensor error) – timing kéo giấy sai lệch; SC899 (Environment error) – độ ẩm/nhiệt độ ngoài ngưỡng. Khi gặp các mã này kèm nhăn giấy, ưu tiên xử lý lỗi trước. Đọc chi tiết mã lỗi trong Service Manual, kiểm tra linh kiện liên quan, reset lỗi sau khi sửa. Nếu lỗi xuất hiện lại, vấn đề có thể từ bo mạch điều khiển cần thay thế.
