Photo 2 Mặt Bị Ngược Máy Ricoh Nguyên Nhân Và Khắc Phục

Lỗi photo 2 mặt bị ngược máy Ricoh là tình trạng khi in hoặc photo chế độ duplex, mặt sau của trang giấy bị lộn ngược chiều so với mặt trước, gây khó khăn trong việc đọc tài liệu và làm giảm chất lượng bản in. Hiện tượng này thường xuất hiện trên các dòng máy Ricoh MP series, Aficio series và IM series, đặc biệt khi cụm duplex unit hoạt động không ổn định hoặc cài đặt binding edge trong driver chưa chính xác.

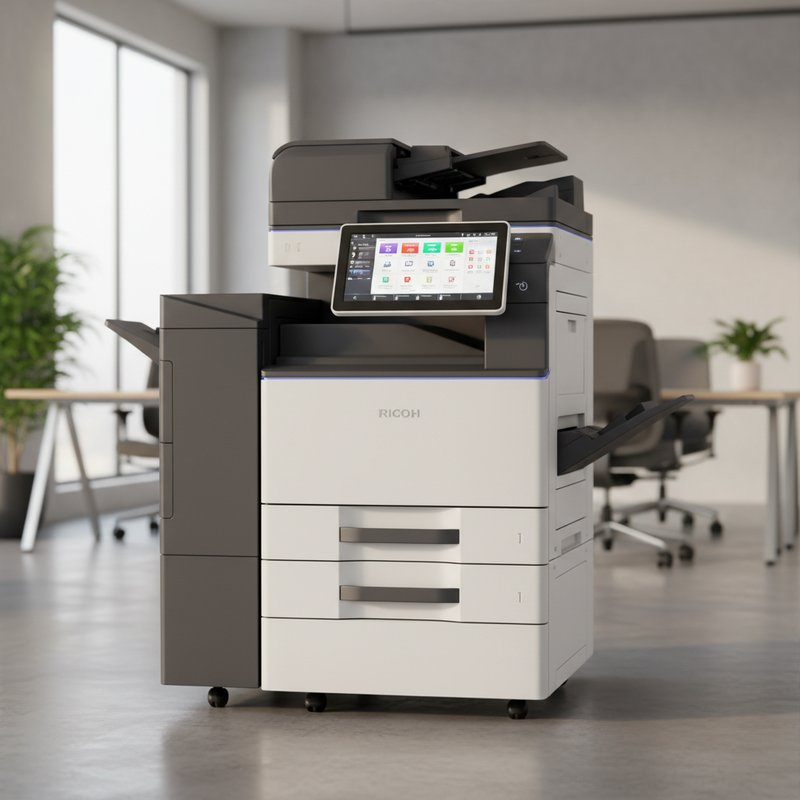

Triệu Chứng Photo 2 Mặt Bị Ngược Máy Ricoh

Nhận Biết Hiện Tượng In 2 Mặt Ngược

Khi máy Ricoh gặp lỗi photo 2 mặt bị ngược, người dùng sẽ nhận thấy mặt sau của tài liệu bị xoay 180 độ so với mặt trước, khiến việc đọc phải lật giấy theo chiều ngược lại. Ví dụ điển hình là khi in tài liệu dọc (portrait) với binding edge là long edge, mặt sau lại hiển thị theo chiều ngược từ dưới lên trên thay vì từ trên xuống dưới như bình thường. Lỗi này không phải do giấy bị kẹt hay nhăn, mà do cơ cấu lật giấy trong duplex unit hoặc cài đặt orientation không đồng bộ giữa driver và firmware máy. Trên các dòng Ricoh MP 2554, MP 3054 và MP 4054, hiện tượng này thường kèm theo mã lỗi SC670 hoặc SC671 liên quan đến duplex sensor.

Phân Biệt Lỗi Ngược Chiều Và Lỗi Khác

Lỗi photo 2 mặt bị ngược máy Ricoh cần được phân biệt rõ với các lỗi duplex khác như kẹt giấy trong duplex unit (SC542), in lệch trang (margin misalignment), hay mờ một mặt. Lỗi ngược chiều thể hiện qua việc nội dung mặt sau bị xoay 180 độ nhưng chất lượng in vẫn sắc nét, trong khi lỗi kẹt giấy sẽ có tiếng động bất thường và máy dừng giữa chừng. Lỗi lệch trang thì nội dung bị dịch chuyển nhưng không bị xoay, còn lỗi mờ một mặt do fuser hoặc drum yếu sẽ làm giảm độ đậm của chữ. Để chẩn đoán chính xác, kỹ thuật viên thường in thử trang test từ service mode SP5-801 và quan sát hướng của các pattern kiểm tra trên cả hai mặt giấy.

Các Dòng Máy Ricoh Thường Gặp Lỗi

Các dòng máy Ricoh MP series (MP 2554, MP 3054, MP 4054, MP 5054, MP 6054) và Aficio series (Aficio MP 4002, MP 5002) thường gặp lỗi photo 2 mặt bị ngược do cấu trúc duplex unit phức tạp với nhiều sensor định vị. Dòng IM series (IM 2702, IM 3502, IM 4502) mới hơn cũng không ngoại lệ, đặc biệt khi firmware chưa được cập nhật bản vá lỗi duplex orientation. Máy Ricoh Aficio MP 5002 với tốc độ 50 trang/phút đặc biệt hay gặp lỗi này khi sử dụng finisher booklet maker, do conflict giữa chế độ binding của finisher và cài đặt duplex trong PCL driver. Các model cũ như Ricoh 2075 và 1075 ít gặp lỗi ngược chiều hơn vì duplex unit đơn giản hơn, nhưng vẫn có thể xảy ra nếu motor duplex bị yếu hoặc timing belt bị lỏng.

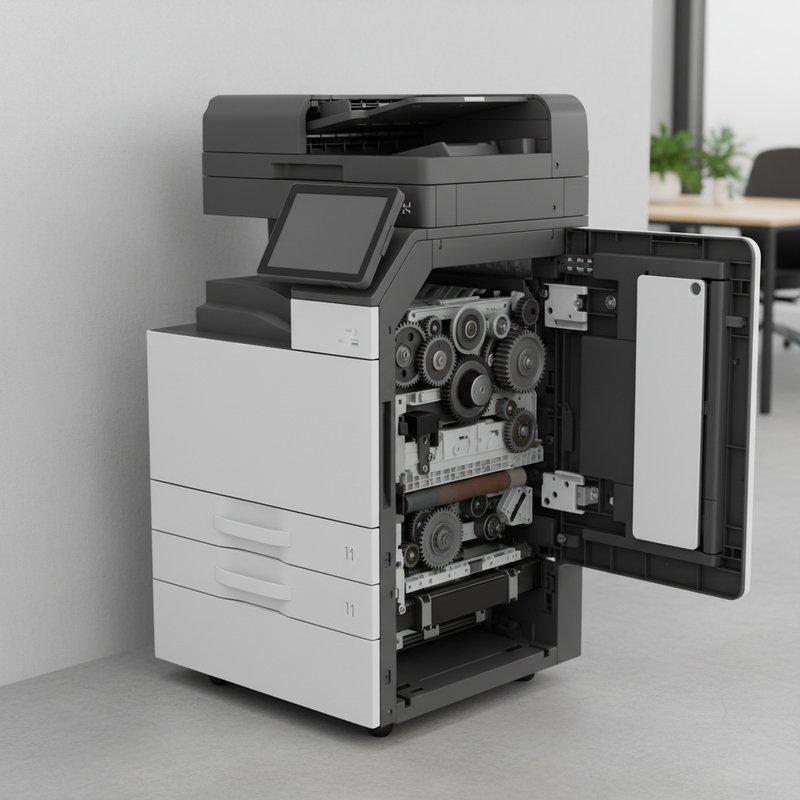

Nguyên Nhân Từ Cụm Duplex Unit

Lỗi Đường Giấy Trong Duplex

Đường giấy trong cụm duplex unit của máy Ricoh bao gồm các con lăn kéo, duplex tray và cơ cấu lật giấy (reverse mechanism). Khi con lăn kéo giấy bị mòn hoặc bám bụi, giấy không được định vị chính xác khi đi vào duplex unit, dẫn đến việc mặt sau bị in sai hướng. Thực tế triển khai cho thấy trên máy Ricoh MP 4054, roller duplex (part code D0293060) bị mòn sau 200.000 trang sẽ gây hiện tượng giấy bị trượt khi lật, khiến timing sensor phát hiện sai thời điểm in mặt sau. Đường giấy bị bẩn do mực toner bám vào các pickup roller cũng làm tăng ma sát không đồng đều, gây lỗi orientation. Nhiều kỹ thuật viên hay mắc lỗi chỉ vệ sinh bề mặt roller mà quên kiểm tra duplex gate sensor (duplex entry sensor) bị lệch vị trí, dẫn đến sai lệch thời gian kích hoạt motor lật giấy.

Sensor Định Vị Mặt Giấy Bị Lỗi

Cảm biến định vị mặt giấy trong duplex unit gồm duplex entry sensor, duplex exit sensor và timing sensor đóng vai trò phát hiện vị trí và hướng của giấy khi đi qua cụm duplex. Khi duplex entry sensor bị bẩn hoặc bị lệch khỏi vị trí chuẩn 2mm, máy sẽ không xác định chính xác thời điểm giấy vào duplex unit, dẫn đến motor lật giấy hoạt động sớm hoặc muộn, khiến mặt sau bị xoay ngược. Trên máy Ricoh Aficio MP 5002, timing sensor duplex (part code B2233062) bị lỗi thường kèm mã SC671-00, cho biết sensor không phát hiện được giấy trong thời gian quy định. Đọc log từ service mode SP5-320 sẽ thấy duplex counter không tăng đều hoặc bị nhảy số, chứng tỏ sensor phát hiện không chính xác. Chi phí thay timing sensor duplex cho Ricoh MP series dao động từ 300.000 – 500.000 VNĐ tùy model.

Cơ Cấu Lật Giấy Bị Hỏng

Cơ cấu lật giấy (duplex reverse unit) bao gồm duplex motor, timing belt, clutch duplex và các gear truyền động. Khi duplex motor bị yếu hoặc bearing bị mòn, tốc độ lật giấy không đạt chuẩn, khiến giấy bị xoay không đủ 180 độ hoặc xoay quá mức. Timing belt duplex bị giãn hoặc bị trượt khỏi pulley sẽ làm đồng bộ giữa motor và roller bị sai lệch, dẫn đến lỗi orientation. Thực tế khi triển khai sửa chữa máy Ricoh MP 3054, nhiều trường hợp clutch duplex (part code D0323061) bị trượt do lò xo ép yếu, khiến cơ cấu lật giấy không hoạt động ổn định. Kiểm tra bằng cách chạy SP5-901 duplex unit test và quan sát chuyển động của duplex roller: nếu roller quay giật cục hoặc không đều, cần thay timing belt hoặc kiểm tra gear truyền động. Chi phí thay duplex motor cho máy Ricoh MP series khoảng 800.000 – 1.200.000 VNĐ.

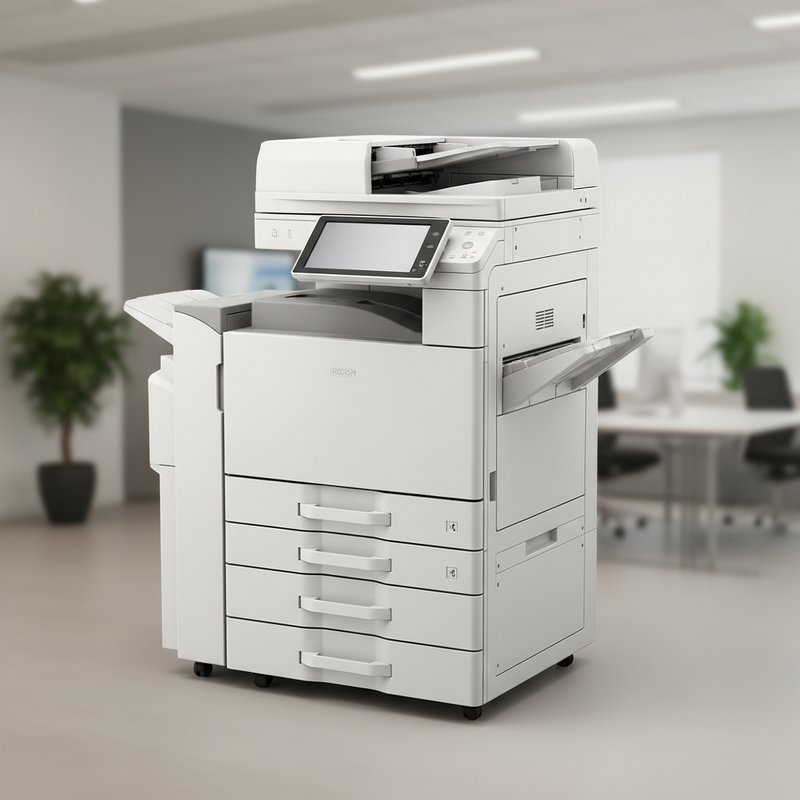

Nguyên Nhân Từ Cảm Biến Và Timing

Sensor Phát Hiện Mặt In Bị Lệch

Sensor phát hiện mặt in (image side detection sensor) có nhiệm vụ xác định mặt nào của giấy đã được in và mặt nào chưa, từ đó điều khiển drum và laser scanner chỉ in lên mặt còn trống. Khi sensor này bị lệch vị trí hoặc bị bẩn bởi bụi toner, máy có thể nhầm lẫn giữa mặt trước và mặt sau, dẫn đến in ngược hướng. Trên máy Ricoh IM 3502, sensor này nằm ở duplex entry area và được hiệu chuẩn qua service mode SP5-601 (duplex sensor calibration). Nếu sau khi vệ sinh sensor mà lỗi vẫn còn, cần chạy SP5-601-04 để reset giá trị chuẩn của sensor về mặc định. Thực tế nhiều kỹ thuật viên gặp trường hợp sensor vật lý vẫn hoạt động tốt nhưng giá trị threshold trong firmware bị sai, khiến sensor kích hoạt không đúng lúc. Kiểm tra bằng cách vào SP mode, chọn Input/Output check và quan sát trạng thái của duplex side sensor khi cho giấy qua.

Timing Belt Và Motor Duplex

Timing belt duplex kết nối motor duplex với các con lăn và cơ cấu lật giấy, đảm bảo đồng bộ chính xác về thời gian và góc xoay. Khi timing belt bị giãn sau thời gian sử dụng lâu (thường sau 300.000 – 500.000 trang), độ căng của belt giảm, dẫn đến trượt răng trên pulley và làm sai lệch timing. Motor duplex (DC motor hoặc stepping motor tùy model) điều khiển tốc độ lật giấy, nếu motor bị yếu hoặc driver IC trên main board bị lỗi, motor sẽ quay không đủ tốc độ hoặc bị giật. Trên máy Ricoh MP 5054, nhiều trường hợp motor duplex bị nhiễu điện từ finisher làm motor hoạt động không ổn định, cần kiểm tra mass grounding của cụm duplex unit. Thay timing belt duplex cho máy Ricoh MP series có chi phí khoảng 200.000 – 350.000 VNĐ, còn thay motor duplex từ 800.000 – 1.200.000 VNĐ tùy model.

Bộ Đếm Xung Duplex Không Chính Xác

Bộ đếm xung duplex (duplex counter/encoder) theo dõi số vòng quay của motor duplex và các con lăn, từ đó tính toán chính xác vị trí và hướng của giấy. Khi encoder bị bẩn hoặc bị trượt khỏi trục motor, bộ đếm sẽ không phản ánh đúng chuyển động thực tế, dẫn đến firmware tính toán sai thời điểm in mặt sau. Trên máy Ricoh Aficio MP 4002, encoder duplex là optical encoder với đĩa có rãnh và cặp LED-photodiode, nếu bụi bám vào rãnh sẽ làm sai tín hiệu xung. Kiểm tra bằng cách vào service mode SP5-320 (duplex counter) và quan sát giá trị counter khi chạy test duplex: nếu counter không tăng hoặc tăng giảm thất thường, cần vệ sinh encoder hoặc thay encoder disk. Thực tế nhiều trường hợp reset duplex counter qua SP5-320-01 sau khi thay linh kiện duplex giúp giải quyết lỗi ngược chiều do counter bị lệch giá trị chuẩn.

Nguyên Nhân Từ Driver Và Settings

Cài Đặt Duplex Trong Driver

Cài đặt duplex trong driver máy in là nguyên nhân phổ biến gây lỗi photo 2 mặt bị ngược máy Ricoh, đặc biệt khi binding edge settings không khớp với loại tài liệu. Driver Ricoh PCL6 và PostScript 3 có hai tùy chọn binding edge chính: Long Edge (flip on long edge) dùng cho tài liệu dọc (portrait) đóng gáy bên trái, và Short Edge (flip on short edge) dùng cho tài liệu ngang (landscape) hoặc lịch để bàn đóng gáy bên trên. Nếu người dùng chọn sai binding edge, mặt sau sẽ bị xoay ngược 180 độ. Ví dụ khi in tài liệu A4 dọc mà chọn Short Edge thay vì Long Edge, mặt sau sẽ hiển thị ngược từ dưới lên. Trên Windows, cài đặt này nằm trong Printing Preferences > Finishing > Duplex > Binding Edge. Nhiều người dùng hay nhầm lẫn giữa duplex mode (1-sided, 2-sided) và binding edge, dẫn đến lỗi orientation.

Binding Edge Settings Không Đúng

Binding edge settings xác định trục xoay giấy khi in mặt sau trong chế độ duplex. Long Edge binding (book-style) sử dụng cạnh dài làm trục xoay, phù hợp với 95% tài liệu văn phòng như báo cáo, hợp đồng, sách. Short Edge binding (calendar-style) sử dụng cạnh ngắn làm trục xoay, thích hợp cho lịch, brochure ngang. Khi binding edge không đúng với ý định người dùng, máy sẽ lật giấy theo trục sai, dẫn đến mặt sau ngược chiều. Trên máy Ricoh MP 3054, nếu driver cài đặt Long Edge nhưng panel control máy lại set Default Duplex Mode là Short Edge trong User Tools, sẽ xảy ra conflict làm lỗi orientation. Kiểm tra bằng cách vào máy: User Tools > System Settings > Print Settings > Duplex Print và xác nhận Default Binding Edge khớp với driver. Thực tế khi triển khai, nhiều công ty in catalog ngang thường phải tạo preset riêng cho Short Edge binding để tránh lỗi ngược chiều.

Orientation Settings Trên Máy

Orientation settings trên panel máy Ricoh hoặc trong User Tools xác định hướng mặc định của tài liệu (Portrait hoặc Landscape) và cách máy xử lý duplex tương ứng. Nếu orientation trên máy không khớp với orientation trong driver, firmware sẽ tự động xoay trang để khớp với paper size, nhưng không tự động điều chỉnh binding edge, dẫn đến lỗi ngược chiều. Trên máy Ricoh IM 4502, vào Settings > System Settings > Paper Tray Settings > Tray Paper Settings có tùy chọn “Auto Orientation” – nếu bật ON, máy sẽ tự detect hướng giấy, nhưng nếu sensor phát hiện sai sẽ gây conflict. Nhiều trường hợp người dùng in từ PDF với orientation Landscape nhưng driver set Portrait + Auto-rotate, máy sẽ xoay trang trước khi in và gây lỗi duplex orientation. Giải pháp là tắt Auto Orientation trong driver và luôn chọn orientation chính xác từ phần mềm soạn thảo trước khi in.

Nguyên Nhân Từ Firmware Và Finisher

Firmware Duplex Unit Lỗi

Firmware duplex unit điều khiển toàn bộ logic hoạt động của cụm duplex, bao gồm timing sensor, motor control, và orientation calculation. Trên một số dòng máy Ricoh MP series và IM series, firmware phiên bản cũ có bug liên quan đến duplex orientation, đặc biệt khi in hỗn hợp portrait và landscape trong cùng một job. Ricoh đã phát hành các bản firmware update khắc phục lỗi này, ví dụ firmware version 1.23 cho Ricoh MP 4054 sửa lỗi duplex orientation khi in từ Adobe Reader. Để kiểm tra firmware version, vào service mode SP5-830 (System Settings) hoặc in Configuration Page từ menu máy. Nếu firmware cũ hơn version khuyến nghị, cần update firmware qua Ricoh Web Image Monitor hoặc download file .exe từ Ricoh support site. Lưu ý khi update firmware cần backup toàn bộ Address Book và User Settings vì một số bản firmware sẽ reset về factory default. Chi phí nâng cấp firmware miễn phí nếu tự thực hiện, hoặc 200.000 – 500.000 VNĐ nếu thuê kỹ thuật viên.

Cấu Hình Finisher Không Tương Thích

Finisher options như staple finisher, booklet maker, hoặc punch unit có cài đặt binding riêng có thể conflict với duplex binding settings. Khi người dùng chọn Booklet Maker với binding từ giữa (saddle stitch), nhưng duplex driver vẫn set Long Edge binding, máy sẽ ưu tiên finisher settings và xoay trang để phù hợp với booklet mode, d�ẫn đến mặt sau bị ngược với ý định ban đầu. Trên máy Ricoh MP 5054 với Booklet Finisher SR4110, nếu chọn “Fold + Saddle Stitch” thì orientation phải là Landscape và binding là Short Edge, nếu không máy sẽ in ngược. Nhiều trường hợp người dùng in tài liệu thường từ tray 1 (bypass) với duplex bình thường, sau đó in booklet từ main tray mà quên đổi binding settings, dẫn đến lỗi orientation. Giải pháp là tạo các Program riêng trên panel máy (Program 1 cho duplex thường, Program 2 cho booklet) với binding settings cố định, tránh phải điều chỉnh thủ công mỗi lần.

Conflict Giữa PCL Và PostScript

Driver PCL6 và driver PostScript 3 xử lý duplex orientation theo cách khác nhau, dẫn đến conflict khi in cùng một file từ hai driver khác nhau. Driver PCL6 thường ưu tiên binding edge settings trong driver properties, trong khi driver PostScript 3 ưu tiên duplex command trong file PS hoặc PDF. Khi in PDF từ Adobe Reader bằng driver PostScript, nếu file PDF có embedded duplex settings không khớp với driver, máy sẽ áp dụng settings từ PDF, gây lỗi ngược chiều. Trên máy Ricoh Aficio MP 5002, nhiều trường hợp in catalog từ InDesign export PDF với duplex Short Edge, nhưng driver PostScript set Long Edge, dẫn đến mặt sau bị xoay ngược. Giải pháp là sử dụng “Printer manages duplex” trong Adobe Reader thay vì “Application manages duplex”, hoặc chuyển sang dùng driver PCL6 cho tài liệu đơn giản. Nếu bắt buộc dùng PostScript, cần kiểm tra PDF properties (File > Properties > Description) để xác nhận duplex settings trước khi in.

Quy Trình Chẩn Đoán Lỗi Photo 2 Mặt

Kiểm Tra Trực Quan Duplex Unit

Bước đầu tiên khi chẩn đoán lỗi photo 2 mặt bị ngược máy Ricoh là kiểm tra trực quan cụm duplex unit để phát hiện các dấu hiệu hư hỏng rõ ràng. Mở cover duplex unit (thường ở bên phải máy hoặc phía sau tùy model), quan sát các con lăn kéo giấy xem có bị mòn, nứt hay bám mực không. Kiểm tra timing belt duplex xem có bị giãn, nứt hay trượt khỏi pulley không. Quan sát các sensor (duplex entry sensor, timing sensor) xem có bị lệch vị trí hoặc bám bụi không. Chạy thử chế độ duplex và quan sát chuyển động của duplex roller qua khe nhìn: roller phải quay đều, không giật, và dừng đúng vị trí. Nếu thấy roller quay rồi ngừng đột ngột hoặc quay ngược lại, có thể duplex motor hoặc clutch duplex bị lỗi. Kiểm tra cáp kết nối từ duplex unit đến main board xem có bị lỏng hoặc đứt không.

Test Print Từ Service Mode

Sau khi kiểm tra trực quan, cần chạy test print từ service mode để xác nhận lỗi orientation và thu thập dữ liệu chẩn đoán. Vào service mode (thường là Code + 107 trên máy Ricoh), chọn SP5-801 (Print List) > Duplex Test Print. Máy sẽ in ra 2 trang test với các pattern đặc biệt trên cả hai mặt: nếu mặt sau bị xoay ngược, xác nhận lỗi duplex orientation. Tiếp theo chạy SP5-901 (I/O Check) > Duplex Unit Test để kiểm tra hoạt động của motor duplex, sensor và timing belt. Quan sát output trên panel: nếu có báo lỗi sensor hoặc motor timeout, xác nhận phần cứng duplex unit bị lỗi. Chạy SP5-601 (Adjustment) > Duplex Sensor Calibration để kiểm tra và hiệu chuẩn lại các sensor. Nếu calibration fail, có thể sensor bị lỗi hoặc firmware duplex bị corrupt. In Configuration Page (User Tools > List/Test Print > Configuration Page) để kiểm tra firmware version và duplex unit settings.

Đọc Mã Lỗi Và Log

Đọc mã lỗi (SC code) và log hệ thống là bước quan trọng để xác định chính xác nguyên nhân gốc rễ của lỗi photo 2 mặt bị ngược. Vào service mode SP5-810 (Error Log) để xem lịch sử lỗi: các mã SC670, SC671 liên quan đến duplex sensor timeout hoặc không phát hiện giấy, SC542 liên quan đến paper jam trong duplex unit, SC840 liên quan đến duplex motor error. Nếu thấy lỗi lặp lại nhiều lần, xác nhận vấn đề cần sửa chữa phần cứng. Kiểm tra SP5-320 (Duplex Counter) để xem tổng số lần duplex và phát hiện bất thường: nếu counter tăng không đều hoặc có giá trí âm, timing sensor hoặc encoder bị lỗi. Đọc SP5-890 (System Log) để xem các event liên quan đến duplex unit: firmware error, communication timeout với duplex board, hoặc conflict settings. Nếu log cho thấy “Duplex orientation conflict” hoặc “Binding edge mismatch”, xác nhận nguyên nhân từ driver hoặc firmware.

Giải Pháp Sửa Chữa Chi Tiết

Reset Duplex Unit Qua SP Mode

Khi lỗi photo 2 mặt bị ngược máy Ricoh do cài đặt hoặc firmware bị lỗi tạm thời, reset duplex unit qua service mode thường giải quyết vấn đề mà không cần thay linh kiện. Vào service mode, chọn SP5-320-01 (Clear Duplex Counter) để reset bộ đếm duplex về 0, giúp xóa các giá trị counter bị lệch. Tiếp theo chạy SP5-601-04 (Reset Duplex Sensor Calibration) để đưa các sensor định vị về giá trị chuẩn gốc. Nếu máy có finisher, vào SP5-650 (Finisher Settings) và reset Binding Mode về default. Sau đó tắt máy hoàn toàn, rút điện 30 giây để xả tụ điện trên main board, bật lại máy và chạy lại duplex test print. Thực tế khi triển khai, reset duplex unit giải quyết được khoảng 30-40% trường hợp lỗi orientation do firmware bị treo hoặc settings bị conflict. Nếu sau khi reset mà lỗi vẫn còn, xác nhận nguyên nhân từ phần cứng.

Thay Thế Sensor Và Motor

Khi chẩn đoán xác nhận sensor hoặc motor duplex bị lỗi, cần thay thế linh kiện đúng part code để đảm bảo tương thích. Đối với sensor duplex (duplex entry sensor part code B2233062 cho Ricoh MP series), tháo cover duplex unit, tháo cáp kết nối sensor cũ, gắn sensor mới và đảm bảo vị trí sensor căn chỉnh đúng tâm với actuator (cần dùng gauge hoặc so với vị trí gốc). Sau khi thay sensor, chạy SP5-601 (Duplex Sensor Calibration) để máy nhận diện sensor mới và hiệu chuẩn threshold. Đối với duplex motor (part code D0293053 cho Ricoh MP 4054), tháo timing belt, tháo motor cũ, gắn motor mới và căn chỉnh lại timing belt sao cho răng khớp đúng với pulley. Sau khi lắp motor mới, chạy SP5-901 (Duplex Unit Test) để kiểm tra motor hoạt động đều và không bị nhiễu. Chi phí thay sensor duplex khoảng 300.000 – 500.000 VNĐ, thay motor duplex khoảng 800.000 – 1.200.000 VNĐ tùy model.

Cập Nhật Firmware Và Driver

Cập nhật firmware và driver là giải pháp quan trọng khi lỗi photo 2 mặt bị ngược do bug phần mềm hoặc incompatibility. Truy cập Ricoh support website, tìm model máy (ví dụ MP 4054), download firmware mới nhất (file .exe hoặc .bin). Trước khi update, backup Address Book và User Settings qua Web Image Monitor (Settings > Import/Export). Chạy file firmware update, quá trình thường mất 15-20 phút và máy sẽ tự khởi động lại. Sau khi update firmware, vào service mode SP5-830 để verify firmware version mới. Đối với driver, gỡ driver cũ hoàn toàn (Control Panel > Uninstall), download driver mới từ Ricoh site (PCL6 hoặc PostScript 3), cài đặt driver mới và cấu hình lại Default Duplex Settings với Binding Edge chính xác. Thực tế nhiều trường hợp sau khi update firmware từ 1.18 lên 1.23, lỗi duplex orientation trên Ricoh MP 3054 được giải quyết hoàn toàn. Update firmware miễn phí nếu tự làm, hoặc 200.000 – 500.000 VNĐ nếu thuê kỹ thuật viên.

Phòng Ngừa Và Bảo Dưỡng

Vệ Sinh Duplex Unit Định Kỳ

Vệ sinh duplex unit định kỳ mỗi 3-6 tháng hoặc sau 50.000 trang in duplex giúp ngăn ngừa lỗi orientation do bụi và mực bám. Tắt máy, mở cover duplex unit, dùng khăn microfiber ẩm lau sạch các con lăn kéo giấy, đặc biệt là duplex feed roller và reverse roller. Dùng bàn chải mềm hoặc air blower để thổi sạch bụi bám trên sensor duplex, nhưng không dùng nước hoặc dung dịch lau sensor vì có thể làm hỏng cảm biến quang học. Kiểm tra timing belt xem có dính mực hoặc dầu mỡ không, nếu có thì lau sạch bằng IPA (isopropyl alcohol). Vệ sinh duplex paper path bằng cách chạy Cleaning Mode từ User Tools, cho máy in 10-20 trang giấy trắng ở chế độ duplex để loại bỏ mực bám trong đường giấy. Sau khi vệ sinh, chạy SP5-601 (Duplex Sensor Calibration) để hiệu chuẩn lại sensor với độ sạch mới.

Hiệu Chuẩn Sensor Và Timing

Hiệu chuẩn sensor và timing định kỳ giúp đảm bảo duplex unit hoạt động chính xác và ngăn ngừa lỗi orientation. Vào service mode SP5-601 (Adjustment), chọn “Duplex Sensor Calibration” và làm theo hướng dẫn trên màn hình: máy sẽ yêu cầu nạp giấy A4 vào tray, sau đó tự động chạy các bước hiệu chuẩn. Quá trình này sẽ cập nhật threshold values cho duplex entry sensor và timing sensor, đảm bảo sensor kích hoạt đúng thời điểm. Nếu calibration fail, kiểm tra lại sensor có bị bẩn hoặc lệch vị trí không. Tiếp theo chạy SP5-602 (Duplex Timing Adjustment) để hiệu chuẩn timing giữa motor duplex và drum: máy sẽ in test pattern và tự động điều chỉnh delay timing. Sau khi hiệu chuẩn, in thử duplex test print và kiểm tra mặt sau có đúng hướng không. Nên thực hiện hiệu chuẩn sau khi thay linh kiện duplex unit, sau khi update firmware, hoặc sau khi vệ sinh sensor.

Kiểm Tra Settings Sau Mỗi Lần Update

Mỗi khi update firmware, update driver, hoặc thay đổi finisher configuration, cần kiểm tra lại toàn bộ duplex settings để tránh conflict gây lỗi orientation. Kiểm tra trên máy: User Tools > System Settings > Print Settings > Default Duplex Mode và Default Binding Edge phải khớp với nhu cầu sử dụng chính (thường là Long Edge cho văn phòng). Kiểm tra trên driver: Printing Preferences > Finishing > Duplex > Binding Edge phải set đúng cho từng loại tài liệu. Nếu có finisher, vào User Tools > Finisher Settings và xác nhận Booklet Binding Mode không conflict với Duplex Binding. Tạo test job in duplex với 3-4 trang ngay sau khi update để verify orientation chính xác. Nhiều công ty nên tạo document hướng dẫn chuẩn về duplex settings cho user, kèm ảnh chụp màn hình các bước cài đặt, để tránh user tự điều chỉnh sai settings gây lỗi.

Câu Hỏi Thường Gặp

Photo 2 mặt bị ngược có phải do giấy không?

Lỗi photo 2 mặt bị ngược máy Ricoh rất hiếm khi do loại giấy mà chủ yếu do cơ cấu duplex unit hoặc cài đặt binding edge không đúng. Giấy in chất lượng kém (quá mỏng dưới 60gsm hoặc quá dày trên 120gsm) có thể gây kẹt giấy trong duplex unit nhưng không gây xoay ngược chiều. Giấy bị ẩm có thể làm sensor phát hiện chậm hơn do độ dẫn điện thay đổi, nhưng firmware sẽ tự điều chỉnh timing trong phạm vi nhất định. Chỉ khi giấy bị nhăn, cong nghiêm trọng hoặc có kích thước không chuẩn (custom size) thì mới có thể gây lỗi orientation do sensor không xác định đúng hướng giấy. Trong hầu hết trường hợp, nếu giấy qua được duplex unit mà không kẹt, lỗi ngược chiều là do binding edge settings sai hoặc duplex motor/timing belt bị lỗi.

Máy Ricoh MP series nào hay bị lỗi này?

Các model Ricoh MP 4054, MP 5054 và Aficio MP 5002 là những dòng máy hay gặp lỗi photo 2 mặt bị ngược nhất, do duplex unit phức tạp hơn và thường đi kèm finisher options dễ gây conflict. Ricoh MP 4054 với tốc độ 40 trang/phút và duplex tự động thường gặp lỗi SC671 liên quan đến duplex timing sensor sau 200.000 trang. Ricoh Aficio MP 5002 (50 trang/phút) hay bị lỗi orientation khi dùng với Booklet Finisher do conflict giữa binding settings. Các model IM series (IM 3502, IM 4502) mới hơn ít gặp lỗi hơn nhờ firmware cải tiến, nhưng vẫn có thể gặp lỗi nếu firmware chưa update lên version mới nhất. Máy Ricoh đời cũ như 2075, 1075 ít gặp lỗi ngược chiều do duplex unit đơn giản hơn, nhưng dễ bị kẹt giấy trong duplex hơn.

Reset duplex có làm mất dữ liệu không?

Reset duplex unit qua service mode (SP5-320 Clear Duplex Counter và SP5-601 Reset Sensor Calibration) không làm mất dữ liệu quan trọng như Address Book, Scan destinations, hay User Settings. Reset chỉ xóa các giá trị counter tạm thời và đưa sensor calibration về mặc định gốc. Tuy nhiên, nếu reset toàn bộ máy về factory default (SP5-999 Initialize All Settings), sẽ mất toàn bộ cấu hình người dùng, nên phải backup trước qua Web Image Monitor. Trong quá trình reset duplex, máy có thể yêu cầu khởi động lại (reboot), nhưng không ảnh hưởng đến công việc in đang chờ trong queue: các job sẽ tiếp tục in sau khi máy khởi động xong. Vì vậy có thể yên tâm thực hiện reset duplex để khắc phục lỗi orientation mà không lo mất dữ liệu.

Chi phí sửa lỗi photo 2 mặt bao nhiêu?

Chi phí sửa lỗi photo 2 mặt bị ngược máy Ricoh tùy thuộc vào nguyên nhân cụ thể. Nếu chỉ do cài đặt binding edge sai hoặc firmware cũ, chi phí miễn phí nếu tự điều chỉnh hoặc 100.000 – 200.000 VNĐ nếu gọi kỹ thuật viên. Nếu cần vệ sinh và hiệu chuẩn duplex unit, chi phí 200.000 – 400.000 VNĐ. Nếu phải thay sensor duplex (part code B2233062), chi phí linh kiện 250.000 – 400.000 VNĐ + công thay 150.000 – 200.000 VNĐ, tổng khoảng 400.000 – 600.000 VNĐ. Nếu phải thay motor duplex (part code D0293053), chi phí linh kiện 700.000 – 1.000.000 VNĐ + công thay 200.000 – 300.000 VNĐ, tổng khoảng 900.000 – 1.300.000 VNĐ. Nếu phải thay toàn bộ duplex unit, chi phí có thể lên đến 3.000.000 – 5.000.000 VNĐ tùy model. Nên chẩn đoán chính xác trước khi quyết định thay linh kiện để tránh chi phí không cần thiết.
